苏里格致密气藏超长水平段水平井钻井完井关键技术

史配铭; 倪华峰; 石崇东; 王学枫; 王万庆; 屈艳平

doi:10.11911/syztjs.2021056

苏里格致密气藏超长水平段水平井钻井完井关键技术

中国石油集团川庆钻探工程有限公司长庆钻井总公司，陕西西安 710018

基金项目: 中国石油集团川庆钻探工程有限公司长庆钻井总公司致密油气藏工程技术中心重点科技计划项目“苏里格气田三维水平井钻井提速技术研究”（编号：CZ2020-05）资助

详细信息

作者简介:
史配铭（1984—），男，甘肃景泰人，2008年毕业于重庆科技学院石油工程专业，工程师，主要从事水平井、小井眼定向井钻井完井方面的技术研究与管理工作。E-mail：zjs3spm@cnpc.com.cn。

中图分类号: TE243+.1
计量
- 文章访问数: 574
- HTML全文浏览量: 282
- PDF下载量: 168
出版历程
- 收稿日期: 2020-10-14
- 修回日期: 2021-10-17
- 网络出版日期: 2021-10-26
- 刊出日期: 2022-03-06

Key Technologies for Drilling and Completing Horizontal Wells with Ultra-Long Horizontal Sections in the Sulige Tight Gas Reservoirs

Changqing Drilling Company, CNPC Chuanqing Drilling Engineering Company Limited, Xi’an, Shaanxi, 710018, China

摘要

摘要: 针对苏里格气田致密气藏超长水平段水平井钻井完井过程中循环泵压高、摩阻扭矩大、机械钻速低、井眼清洁困难、完井套管柱下入困难等问题，分析了超长水平段水平井钻井完井技术难点，进行了高效钻具和钻井设备优化配置、井眼轨道设计和井眼轨迹控制、水平段钻井提速和清洁，以及旋转导向钻井、强抑制润滑性水基钻井液和“旋转引鞋+套管”漂浮下入等技术研究，形成了苏里格致密气藏超长水平段水平井钻井完井关键技术。现场试验2口井，平均井深7 027 m，平均水平段长3 719.5 m，钻井周期50.93 d，取得了很好的效果。其中，靖50-26H1井完钻井深7 388 m，水平段长4 118 m，创造了当时长庆油田井深最深和国内陆上油气井水平段最长2项纪录。研究与试验结果表明，该技术可为苏里格致密气藏高效勘探开发提供技术支撑，也可为国内致密气超长水平段水平井安全高效钻井完井提供借鉴。
- 致密气藏 /
- 超长水平段 /
- 水平井 /
- 旋转导向 /
- 水基钻井液 /
- 漂浮接箍 /
- 苏里格气田
Abstract: The drilling and completion of horizontal wells with ultra-long horizontal sections in the tight gas reservoirs of Sulige Gas Field is subject to problems such as high circulating pump pressure, large friction torque, low rates of penetration (ROP), difficult borehole cleaning, and difficulties in running the completion casing string. In response, the technical difficulties in the drilling and completion of such wells were analyzed. Research was conducted on technologies such as optimized allocation of high-efficiency drilling tools and equipments, borehole trajectory design and control, horizontal section drilling acceleration and cleaning, rotary steering system (RSS) drilling, strong inhibition and lubrication water-base drilling fluid, and “rotary guide shoe + casing” floating running, etc. The key technologies for drilling and completing horizontal wells with ultra-long horizontal sections in the Sulige tight gas reservoirs were developed and applied in 2 wells with an average well depth of 7 027 m and an average horizontal section length of 3 719.5 m. The drilling cycle was 50.93 d, which meant that the proposed technologies achieved a favorable effect. Between the two wells, the Well Jing50-26H1, with a total depth (TD) of 7 388 m and a horizontal section length of 4 118 m, established the records as the deepest well in Changqing Oilfield and the longest horizontal section of onshore oil and gas wells in China at that time. The research and application show that the key technologies can provide technical support for the efficient exploration and development of the Sulige tight gas reservoirs and a reference for safe and efficient drilling and completion of horizontal wells with ultra-long horizontal sections in tight gas fields in China.
- tight gas reservoir /
- ultra-long horizontal section /
- horizontal well /
- rotary steering /
- water-base drilling fluid /
- floating collar /
- Sulige Gas Field

HTML全文

随着石油开采技术的发展，对井下流量测量的要求越来越高。特别是，井下低流量（流量小于5 m³/d）的检测一直是难点。相关的测量方法中，热式质量流量计启动流量小、测量精度高，认为是测量井下微小流量的最佳方法。

目前，热式质量流量计通常用于检测气体流量^[1-2]，将其用于测量井下液相流量方面的研究国内尚不多见；而且，目相关研究主要集中在恒功率热式流量计方面^[3-5]。与恒功率热式流量计相比，恒温差热式流量计功耗低、响应速度快，不仅适合于低流量测量，而且其加热器对被测流体所在环境温度影响小，特别适合阵列化检测结构。不过，由热式流量计测量原理可知，被测流体的物性参数会随流体温度变化而改变，从而影响流量计的输出（恒温差模式下，会影响加热功率；恒功率模式下，会影响反映温差的输出电压），导致计量误差较大^[6]。实际应用中，不同深度的井段井温不同，井下环境各异，应用恒温差热式流量计时需考虑井下被测流体温度的变化对测量结果的影响，对其测量结果进行温度校正。

目前，仅有学者研究了热式气体流量计的温度校正算法，并取得了较好的补偿效果^[6-7]。为此，笔者以水作为测量流体，分析了温度对液体物性参数的影响，研究了温度对恒温差热式流量计测量结果的影响规律，通过数值模拟分析了井下不同深度处温度、压力对恒温差热式流量计测量结果的影响，为井下恒温差热式流量计测量结果的温度、压力校正提供了理论和试验依据。

1. 恒温差热式流量计测量原理

热式流量计测量的物理基础是热传递。根据传热学知识，热式流量计测量时加热源和流体的热量交换以强迫对流传热为主。流体流动时，强迫对流传热从加热源表面带走的热流量可以表示为^[5]：

${\textit{Φ}}_{\mathrm{f}}=hA\left({t}_{\mathrm{h}}-{t}_{\mathrm{e}}\right)$

(1)

式中： ${\varPhi}_{\mathrm{f}}$ 为强迫对流传热从加热源表面带走的热流量，W；h为强迫对流平均传热系数，W/（m²∙℃）；A为加热源换热表面积，m²；t_h和t_e分别为加热源和流体所在环境的温度，℃。

对于长度为l、直径为d的热线式加热源，表面积可表示为：

$A={\text{π}} ld$

(2)

为了确定换热系数与流体物性参数的关系，引入了努塞尔数(N_u)、普朗特数(P_r)和雷诺数(Re)等3个热力学参数，其表达式分别为：

${N}_{u}=\frac{hd}{{\lambda }_{\mathrm{f}}}$

(3)

${P}_{r}=\frac{\eta {C}_{{p}}}{{\lambda }_{\mathrm{f}}}$

(4)

${Re}=\frac{\rho vd}{\eta }$

(5)

式中： ${\lambda }_{\mathrm{f}}$ 为被测流体的热导率，W/（m∙℃）； $\eta$ 为流体的动力黏度，Pa∙s； ${C}_{p}$ 为流体定压比热容，J/（kg∙℃）； $\, \rho$ 为流体密度，kg/m³；v为流体速度，m/s。

当流体流动时，可忽略自然对流换热传热的影响，则加热源产生的热流量 $H$ 等于强迫对流流体带走的热流量 ${\varPhi}_{\mathrm{f}}$ 。此时，式（1）可写为：

$H={\text{π}}l{\lambda }_{\mathrm{f}}{N}_{u}\left({t}_{\mathrm{h}}-{t}_{\mathrm{e}}\right)$

(6)

式（6）中，努塞尔数 ${N}_{u}$ 是表示对流换热强烈程度的参数。学者们对其进行过深入研究，并提出了一些对流换热公式，也在很多场合进行了应用。根据H. A. Kramers^[8]给出的对流换热公式，在一定条件下 ${N}_{u}$ 可以表示为：

${N}_{u}=0.42{{P}_{r}}^{0.2}+0.57{{P}_{r}}^{0.33}{{Re}}^{0.5}$

(7)

式（7）中，与流速成正比的雷诺数 ${Re}$ 的指数会随流体流速变化而发生变化，0.5仅在一定条件下适用。一般情况下， ${Re}$ 的指数用m代替。因此，综合式（2）—式（7）可以得到：

$H={\text{π}}l{\lambda }_{\mathrm{f}}\left({t}_{\mathrm{h}}-{t}_{\mathrm{e}}\right)\left[0.42{{P}_{r}}^{0.2}+0.57{{P}_{r}}^{0.33}{\left(\frac{\rho vd}{\eta }\right)}^{m}\right]$

(8)

令 ${A}_{\mathrm{c}}= 0.42 {\text{π}} l{\lambda }_{\mathrm{f}}{{P}_{r}}^{0.2}, {B}_{\mathrm{c}}=0.57 {\text{π}} l{\lambda }_{\mathrm{f}}{{P}_{r}}^{0.33}{(\rho d/\eta )}^{m}$ ，并为了便于表示，将式（8）中各物性参数统一为 ${A}_{\mathrm{c}}$ 和 ${B}_{\mathrm{c}}$ ，则式（8）可简化为：

$H = ({A_{\rm{c}}} + {B_{\rm{c}}}{v^m}{\rm{)}}\left( {{t_{\rm{h}}} - {t_{\rm{e}}}} \right)$

(9)

在常压（1标准大气压）下，对于给定的加热源和确定的流体温度， ${A}_{\mathrm{c}}$ 和 ${B}_{\mathrm{c}}$ 反映此时被测流体热导率、普朗特数等物性参数的综合计算结果，可以视为常量。根据式（9），若保持 ${t}_{\mathrm{h}}-{t}_{\mathrm{e}}$ 不变，加热源维持温差恒定所产生的热流量 $H$ 与流体流速 $v$ 存在唯一且单调的关系，用这种通过维持温差恒定测量加热源产生的热流量来计算流体流量的方法被称为恒温差法。

根据上述原理，恒温差热式流量计采用了2个相同的温度传感器（一个作为测温探头，测量流体的环境温度；另一个与加热器集成在一起作为测速探头，测量加热器温度）。考虑导热传热对测量有影响，测速探头采用隔热陶瓷，以减少加热器沿探头的热传导。测量时，将测温探头放置在流体的上游，测量流体环境温度；将测速探头放置在流体的下游，测量加热器的温度（见图1）。

图 1 恒温差热式流量计的测量原理示意

Figure 1. Principle of the thermal flowmeter with constant temperature difference

下载: 全尺寸图片幻灯片

电路工作时，测速探头加热器接通电源加热，加热器产生的热流量 $H$ 与加热器的功率 $P$ 相关^[9]。在热平衡状态下，式（9）可改写为：

$P = k({A_{\rm{c}}} + {B_{\rm{c}}}{v^m}{\rm{)}}\left( {{t_{\rm{h}}} - {t_{\rm{e}}}} \right)$

(10)

式中： $k$ 为加热器功率因数。

2. 定压条件下温度对流量计的影响

通过数值模拟和室内试验方式，分析了常压（1标准大气压）条件下温度对恒温差热式流量计测量结果的影响情况。

2.1 模拟分析

2.1.1 流体温度

由式（8）和式（9）可见， ${A}_{\mathrm{c}}$ 和 ${B}_{\mathrm{c}}$ 由加热源结构和被测流体物性参数所决定，是流体的普朗特系数 ${P}_{r}$ 、密度 $\rho$ 、热导率 ${\lambda }_{\rm{f}}$ 和动力黏度 $\eta$ 的函数。由于这些参数会随流体温度变化而变化，当流体温度发生变化时，式（10）可改写为：

$P({t_{\rm{e}}}) = k[{A_{\rm{c}}}({t_{\rm{e}}}) + {B_{\rm{c}}}({t_{\rm{e}}}){v^m}]({t_{\rm{h}}} - {t_{\rm{e}}}{\rm{)}}$

(11)

因此，在不同流体温度下，同样流速的流体会对应不同的输出功率。

根据常压下水的物性参数^[10]，可得到水温从0 ℃升高至150 ℃时 ${P}_{r},\rho,{\lambda }_{\mathrm{f}}$ 和 $\eta$ 的变化曲线（见图2）。

图 2 0～150 ℃ 温度下水的物性参数变化曲线

Figure 2. Change curves of physical parameters of water at 0–150 °C

下载: 全尺寸图片幻灯片

从图2可以看出，当水温由0 ℃升高至150 ℃时，水的物性参数随之变化，在低温区域（<90 ℃）变化尤为显著。由式（11）可知，物性参数的改变会导致恒温差热式流量计测量结果变化。

2.1.2 环境温度

为分析环境温度对强迫对流换热功率的影响，设加热器为长度6.4 cm、直径0.8 cm的圆柱体，理想情况下加热器功率因数k=1.0，流速指数m=0.5，在温差维持0.5 ℃条件下，根据式（11）和图2所示物性参数，利用数值模拟法，分析了环境温度分别为25，30，35和40 ℃ 时水流量与换热功率的关系，结果如图3所示。

图 3 水流量与换热功率的关系

Figure 3. Relationship between heat transfer power and flow rate

下载: 全尺寸图片幻灯片

由图3可知：环境温度变化会对反映流速的换热功率产生显著影响；相同流速条件下，液体换热功率随着温度升高而增大，主要原因是空气的动力黏度随温度升高而增大，而水的动力黏度随温度升高而降低。模拟结果表明，相同流量下，恒温差热式流量计的测量结果会随环境温度升高而增大。

2.2 试验分析

2.2.1 试验平台

基于恒温差热式流量计的理论模型，为进行等梯度温度试验、验证不同环境温度下流体流速与加热器功率的关系，搭建了试验平台（见图4）。标准流量计用来测量流体的实际流量，并与热式流量计输出信号进行比较；水泵用于调节实际流量，最大扬程6 m，最大流量960 L/h；恒温加热系统由加热带、温度控制器和显示屏组成，将流体温度控制在设定温度，误差不超过±0.1 ℃；模拟井筒直径124.0 mm，进水口与恒温加热系统相连，出水口与蓄水箱相连，在水泵的驱动下，流体在蓄水箱和模拟井筒中循环，模拟井筒中流体自下而上的流动状况。

图 4 恒温差热式流量计试验平台

1.水泵；2.标准涡轮流量计；3.恒温加热系统；4.测温探头；5.测速探头；6.模拟井筒

Figure 4. Experimental platform for thermal flowmeter with constant temperature difference

下载: 全尺寸图片幻灯片

试验的温差采集和恒温差控制方案如图5所示。其中，测温探头用于测量流体环境温度，测速探头用于测量加热器的温度，均与电路系统相连，电路系统最终将测量结果上传至主机显示、保存。

图 5 温差采集和恒温差控制方案示意

Figure 5. Temperature difference acquisition and control scheme of constant temperature difference

下载: 全尺寸图片幻灯片

测量控制系统的基本技术指标：1）恒温差数据采集模块采样间隔为500 ms，采集的温差电压精度为1 μV，温度分辨率可达0.01 ℃；2）数字电源模块最大输出电压为4.8 V，调整最小幅度单位为0.1 mV，输出最大功率为1 W。

2.2.2 试验方式及结果

等梯度温度试验中，进行每组试验时保持环境温度不变，流量以1 m³/d为增量，依次获得1～15 m³/d的标准流量。每个标准流量下，自动调节加热器功率，使测温探头与测速探头的温差维持稳定（两温度传感器温差电压保持在2 mV，偏差不超过±0.1 mV），记录温差稳定后加热器的功率。

按照上述试验方式，依次测量环境温度分别为25，30，35和40 ℃时，不同流量下加热器的功率，结果如图6所示。

图 6 不同环境温度下加热功率与流量的关系

Figure 6. Relationship between heating power and flow rate at different ambient temperatures

下载: 全尺寸图片幻灯片

由图6可知：1）流量相同条件下，环境温度升高，会导致恒温差热式流量计的输出功率显著提高，这与数值模拟结果基本一致；2）相对于数值模拟结果，试验结果受环境温度的影响更大，低流量（<5 m³/d）时受到的影响更大。分析认为，试验结果受环境温度影响较大的原因是：数值模拟仅考虑了强迫对流换热，忽略了其他形式的换热；实际情况是，其他形式换热也不同程度地存在；另外，流量低时井筒内的流体循环速度变慢，维持井筒流体恒温系统的温度调整会呈现较大程度的延时，导致井筒流体环境温度在设定温度上下发生较大波动，进而影响测量结果。

3. 实测条件下流量计的影响因素分析

实际测量时，恒温差热式流量计要下入到井中，随着垂深增深，井筒中的温度和压力均会升高，流体的物性参数也会受到温度和压力的综合影响，进而影响流量计的测量结果^[11-12]。由于条件所限，暂时无法开展现场试验研究，因此只进行了理论分析。

井下特定深度的温度和压力与垂深之间存在线性递增关系，为了研究不同垂深时井筒温度和压力对恒温差热式流量计测量结果的影响，将式（11）改为如下形式：

$P\left( D \right) = k[{A_{\rm{c}}}\left( D \right) + {B_{\rm{c}}}\left( D \right){v^m}]({t_{\rm{h}}} - {t_{\rm{e}}})$

(12)

式中：D为油井的垂深，m。

取井深温度梯度为3.0 ℃/100m，压力梯度为784 kPa/100m，根据文献[10]，参考温度和表压力，计算得到不同垂深下水的物性参数（见表1），并代入式（12），得到不同垂深下水的流量与加热功率的关系，结果如图7所示。

表 1 不同井深条件下水的物性参数

Table 1. Physical parameters of water at different well depths

井深/ m	温度/ ℃	表压力/ MPa	密度/ （kg∙m^–3）	导热系数/ （W∙（m∙K）^–1）	动力黏度/ （Pa∙s）	普朗特数
0	25	0	997.05	0.607 2	0.890	6.130 22
500	40	3.92	993.93	0.632 4	0.653	4.306 72
1 000	55	7.84	989.09	0.653 0	0.506	3.223 93
1 500	70	11.76	982.89	0.668 9	0.407	2.532 24
2 000	85	15.68	975.57	0.680 9	0.338	2.065 45
2 500	100	19.60	967.30	0.689 8	0.287	1.736 63
3 000	115	23.52	958.21	0.696 1	0.249	1.496 99
3 500	130	27.44	948.39	0.700 4	0.220	1.317 57
4 000	145	31.36	937.90	0.703 0	0.197	1.180 40

下载: 导出CSV

| 显示表格

图 7 不同垂深下水的流量与加热功率的关系

Figure 7. Relationship of water flow rate and heating power at different well depths

下载: 全尺寸图片幻灯片

由图7可知：1）相同流量条件下，垂深增加，温度和压力同步升高，恒温差热式流量计的输出功率也相应升高，表明井筒温度、压力同步升高导致测量误差增大；2）相同流量条件下，尽管随着温度和压力同步升高，恒温差热式流量计的输出功率升高，但升高的幅度逐步减小。垂深0～2 000 m井段，垂深变化对恒温差热式流量计的输出功率影响很大；而在垂深2 000～4 000 m井段，垂深变化对输出功率影响较小。换言之，若恒温差热式流量计的输出功率为0.5 W，在垂深2 000～4 000 m井段对应最大的流量误差约为0.6 m³/d，在垂深0～2 000 m井段对应最大的流量误差却达到2.2 m³/d。其原因在于：垂深较浅的井段，温度、压力都比较低，此垂深下温度和压力变化引起的物性参数变化率高，变化趋势快，对恒温差热式流量计输出功率影响大；而垂深较深的井段，温度一般在85 ℃以上，对应的物性参数 ${P}_{r}$ 、 ${\lambda }_{\mathrm{f}}$ 和η的变化较小，且 $\rho$ 会随温度升高降低、随压力升高而升高，因此总的变化趋势相对平缓，对流量计输出功率的影响减小。

4. 结论与建议

1）井筒温度和压力的变化会影响恒温差热式流量计的输出功率。在相同流量下，恒温差热式流量计的输出功率会随垂深增加而升高；在垂深浅的井段，温度和压力对该流量计输出功率的影响较大，垂深深井段的影响相对减小。

2）为了获得相对准确的流量检测结果，要对恒温差热式流量计的测量结果进行温度和压力校正，特别是需要校对垂深较浅井段的测量结果。

3）建议通过现场试验获取更全面的数据，分析不同垂深条件下、恒温差热式流量计不同流量下的输出功率，建立可靠的校正图版或网络，以对实测数据进行深度校正，从而获得更准确的测量结果。

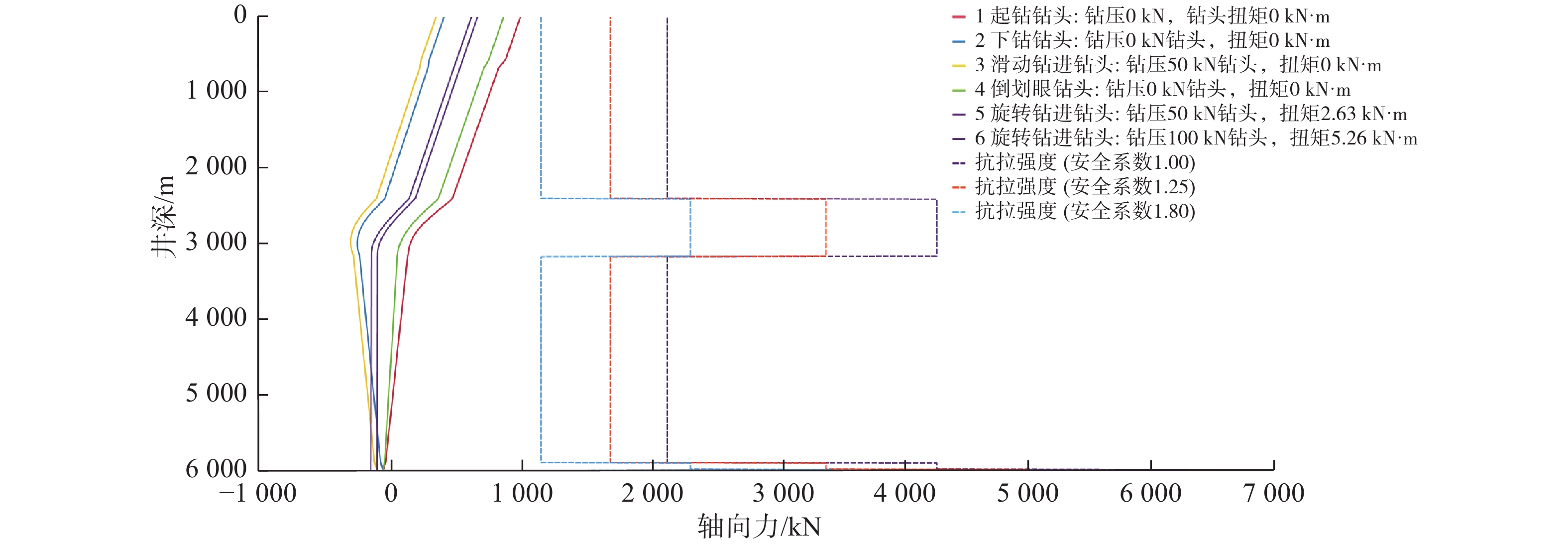

图 1 水平段抗拉强度校核图

Figure 1. Tensile strength check of horizontal section

下载: 全尺寸图片幻灯片

图 2 水平段抗扭强度校核图

Figure 2. Torsional strength check of horizontal section

下载: 全尺寸图片幻灯片

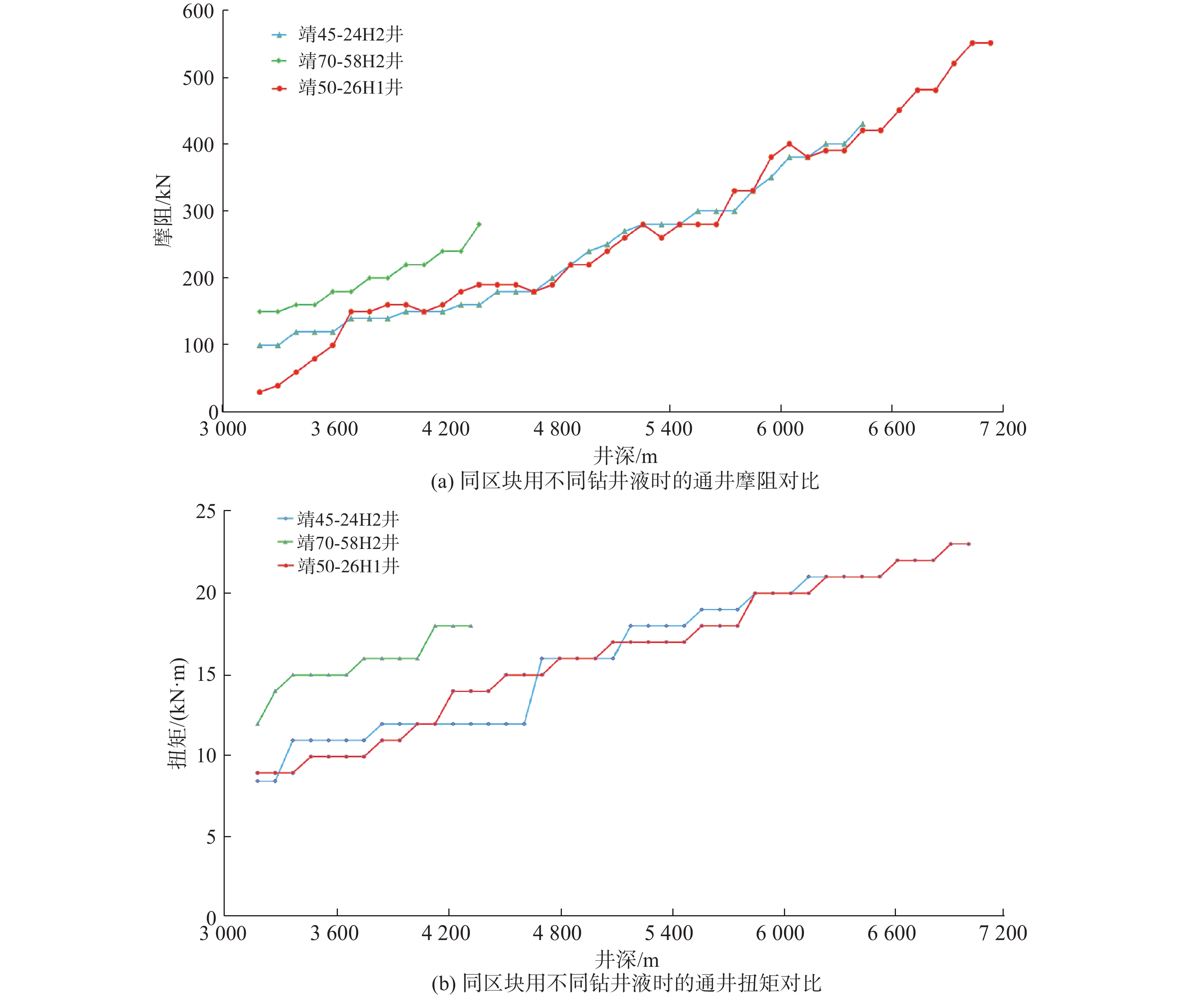

图 3 采用不同钻井液时的通井摩阻、扭矩对比

Figure 3. Comparison of friction and torque in drafting process with different drilling fluids

下载: 全尺寸图片幻灯片

图 4 完井套管柱下入摩阻对比

Figure 4. Comparison of friction in running of completion casing string

下载: 全尺寸图片幻灯片

表 1 典型的“导管+三开”井身结构

Table 1 Typical “conductor + three sections” casing program

开钻次序	钻头外径/ mm	井深/ m	套管外径/ mm	套管下入层位	套管下入深度/m	水泥浆返高	备注
导管	444.5	50	426.0	第四系	50	地面	封流沙层、疏松易漏黄土层，确保表层施工安全
一开	346.1	500	273.1	直罗组	500	地面	封固上部易垮塌层、水层及漏层，进入稳定地层30 m 且井深不小于500 m，以满足井控要求
二开	222.2	3 298	177.8	石盒子组	3 295	地面	封固复杂地层，为储层专打作好井筒准备
三开	152.4	6 298	114.3	石盒子组	0～6 295	技术套管之上	水泥返至技术套管800 m以上，满足采气要求

下载: 导出CSV

表 2 ϕ152.4 mm井眼中钻具在定排量下的循环压耗

Table 2 Circulating pressure losses of drilling tools in a ϕ152.4 mm borehole under fixed flow rate

钻头外径/ mm	钻杆外径/ mm	排量/ （L∙s^–1）	钻具内压耗/ MPa	环空压耗/ MPa	“钻头+螺杆+地面管汇”的压耗/MPa	循环泵压/ MPa	环空返速/ （m∙s⁻¹）
152.4	88.9	18	34.04	5.39	7.1	46.54	1.49
152.4	101.6	18	13.81	9.35	7.1	30.26	1.78
注：钻井液密度1.33 kg/L，漏斗黏度70 s，塑性黏度21 mPa∙s，旋转黏度计ϕ600读数为66、ϕ300读数为45；水平段长4 000 m，井深7 300 m。

下载: 导出CSV

表 3 不同扣型钻具性能参数

Table 3 Parameters of drilling tools with different connection types

钻具扣型	钻杆外径/mm	钻杆接箍尺寸/mm	钻杆壁厚/ mm	接头拉伸载荷/kN	接头扭矩载荷/（kN∙m）	管体拉伸载荷/（kN∙m）	管体扭矩载荷/（kN∙m）	内压强度/ MPa	挤毁强度/ MPa
CQST39	101.6	123.8	8.38	3 490	53.28	2 287	56.81	134.4	138.8
CQ40	101.6	123.8	8.38	3 300	33.30	2 300	56.80	134.4	138.8

下载: 导出CSV

表 4 膨胀降滤失水泥浆的性能

Table 4 Properties of expanded fluid loss reducing cement slurry

水泥浆	密度/ （kg∙L^–1）	API滤失量/ mL	抗压强度^1）/MPa		初始稠度/ Bc	最终稠度/ Bc	稠化时间^2）/ min	水泥石膨胀率，%
水泥浆	密度/ （kg∙L^–1）	API滤失量/ mL	55 ℃/24 h	55 ℃/48 h	初始稠度/ Bc	最终稠度/ Bc	稠化时间^2）/ min	水泥石膨胀率，%
领浆	1.88～1.92	36	21.0	24.5	12	70	415	0.1
中浆			25.0	30.0			364
尾浆			27.0	32.5			314
注：1）抗压强度的测试条件，55 ℃/24 h指在55 ℃温度下老化24 h，55 ℃/48 h指在55 ℃温度下老化48 h；2）稠化条件为85 ℃/40 MPa。

下载: 导出CSV

表 5 试验井的技术指标

Table 5 Technical indicators of test wells

井号	完钻井深/m	水平段长/m	钻井周期/d	完井周期/d	建井周期/d	机械钻速/（m·h^–1）
靖45-24H2	6 666	3 321	44.44	10.02	56.04	14.81
靖50-26H1	7 388	4 118	57.42	7.79	65.21	11.62

下载: 导出CSV

表 6 井眼轨道优化设计数据

Table 6 Data of optimized borehole trajectory design

剖面	造斜点井深/m	偏移距/m	入窗点井深/m	全角变化率/（（°）·（30m）^–1）			摩阻/kN
剖面	造斜点井深/m	偏移距/m	入窗点井深/m	纠偏井段	扭方位井段	斜井段	摩阻/kN
优化前	1 000	600	3 200	0	4	12	42.3
优化后	650	600	3 200	3	6	5	27.3
注：优化前剖面，指“直—增—稳—降斜扭方位—稳—增—水平段”；优化后剖面，指“直—增—稳—增斜扭方位—稳—增—水平段”。

下载: 导出CSV

表 7 常规钻具与旋转导向钻具应用数据对比

Table 7 Application data comparison of conventional drilling tools and RSS drilling tools

井号	钻具组合	应用井段/m	全角变化率/ （（°）·（30m）^–1）
井号	钻具组合	应用井段/m	最大	平均
靖45-24H2	PDC钻头+螺杆钻具+ MWD+ 水力振荡器	3 345～5 107	3.87	1.77
靖50-26H1	PDC钻头+螺杆钻具+ MWD+ 水力振荡器	3 270～5 132	3.48	1.98
靖45-24H2	旋转导向	5 107～6 666	2.56	0.59
靖50-26H1	旋转导向	5 132～7 388	3.06	0.89

下载: 导出CSV
