Key Technologies for Drilling Design of Well Shendi Take-1
-
摘要:
深地塔科1井设计井深11 100 m，预测井底温度213 ℃，预测地层压力133 MPa，钻井作业面临超深、超高温、超高压、高含硫“三超一高”的极端恶劣井况。通过开展地质工程一体化研究，确定了火成岩、膏盐岩及碳酸盐岩内裂缝的分布规律及其所带来的工程风险，在实现地质目标的前提下进行了井位优化，以降低工程施工难度。在地质工程一体化研究和五压力剖面预测的基础上，充分考虑深部地层地质、工程风险，设计了五开井身结构；开展了超深井套管设计及校核，除考虑套管抗拉强度、钻机承载力外，模拟计算了井口工具对超长超重套管的作用力，避免了套管下入过程中发生塑性变形；钻具组合设计时，充分考虑了水力学参数及振动的影响，在最优钻井参数范围内实现安全钻进和提速。现场施工进展表明，深地塔科1井钻井设计关键技术能够解决面临的系列钻井技术难点，实现万米钻探工程目标。
Abstract:The design depth of Well Shendi Take-1 is 11100 meters, with a predicted bottom hole temperature of 213 °C and a predicted formation pressure of 133 MPa. The drilling operation encounters exceptionally severe well conditions characterized by ultra deep, ultra-high temperature, ultra-high pressure, and high sulfur content. By conducting geological engineering, integration research, the distribution patterns of fractures in igneous rocks, gypsum salt rocks, and carbonate rocks and the engineering risks they bring were determined. The well positions were optimized to reduce the engineering difficulty while fulfilling geological objectives. Building upon comprehensive research in geological engineering intergration and prediction of five pressure profiles, this study meticulously considered the deep geological and engineering risks, and designed the five-section casing program. The design and verification of ultra-deep well casings were carried out. The tensile strength of the casing and the bearing capacity of the drilling rig were taken into consideration, and the force of wellhead tools on the ultra-long and overweight casing was simulated and calculated to avoid plastic deformation of the casing during the operation. Moreover, the design of the drilling tool assembly fully considered hydraulic parameters and vibration effects. This approach ensured safe drilling practices and facilitated speed enhancements within the the optimal drilling parameter range. On-site implementation progress demonstrates that the key technologies in drilling design for Well Shendi Take-1 can solve the drilling technical difficulties and achieve the goal of successful ultra-deep drilling at a depth of 10000meters.
-
万米深井有助于研究地貌、气候变化和生命分布的演变，有助于探测发现新的能源资源，且代表一个国家钻井技术的最高水平，是综合国力的集中体现。截至目前，全球万米深井已经钻成不少，如世界最深井UZ-688井，完钻井深达到了15 240 m[1]；但陆上完钻垂深超过万米的井仅有1口，为苏联的Kola SG-3井，完钻井深（垂深）12 262 m[2–3]。中国陆上超深层油气探索始于20世纪70年代中期，1977年中国第一口井深超过7 000 m的超深井——关基井完钻，完钻井深7 175 m[4]；2019年完钻的轮探1井，垂深达8 882 m，垂深超越世界最高峰——珠穆朗玛峰的高度[5]；2022年完钻的塔深5井，完钻井深9017 m，垂深首次突破9 000 m[6]；2023年完钻的果勒3C井，完钻井深达到9 396 m，刷新亚洲最深水平井纪录（斜深），稍后完钻的跃进3-3XC井，完钻井深9 432 m，再次刷新亚洲最深水平井纪录。
基于油气发现和科学探索双重目的，在塔里木盆地富满油田部署了深地塔科1井，探索该油田更深处的碳酸盐岩油气藏，设计完钻井深11 100 m，于2023年5月30日开钻。该井完钻后将是世界第二口陆上万米超深科探井，将使我国成为继美国、俄罗斯之后第三个掌握万米深地钻井技术的国家。通过实施万米深地科探工程，能够突破万米深井钻完井关键核心技术，带动我国超深层油气勘探开发，提升工程技术支撑能力和核心竞争力。同时，探索轮南—古城超深层万亿方大气区，开辟万米深地战略接替领域，轮南—富满段寒武系—奥陶系发育14期台地边缘带，有利面积约16 484 km2，天然气资源量3.02×1012 m3、石油资源量10.78×108 t，是超万亿方和十亿吨级油气富集的重大战略接替领域[7]。
基于上述背景，笔者以实现万米科探工程为目标，针对深地塔科1井钻井中面临的钻井作业面临超深、超高温、超高压、高含硫“三超一高”的极端恶劣井况，分析了钻井设计难点，进行了地质工程一体化研究，设计优化了井身结构、套管及钻具组合。现场施工进展表明，该设计技术科学、有效，可为今后的万米深井钻井提供借鉴。
1. 深地塔科1井钻井设计难点
1）压力系统复杂，井身结构设计困难。深地塔科1井要揭开13套地层，区域内存在二叠系火成岩、石炭系盐膏层、志留系大段泥岩、奥陶系上统高压盐水层和侵入体、一间房组、鹰山组发育断裂及储层等特殊复杂地层[8]。而且，万米以深寒武系地层实钻资料少，地层压力预测可参考的地震和测井资料少、品质差，现有技术精准预测地层压力困难、不确定性强，井下风险管控难度大[9]。复杂地层需要多层次井身结构，而常规的多层次井身结构面临上部大尺寸井眼带来的系列问题[10]。根据尺寸效应，井眼尺寸越大，钻遇裂缝、微裂隙等岩石缺陷的概率越大，井壁失稳、漏失的风险越高[11]；同时，大尺寸井眼钻速慢、周期长，裸眼段长时间作业增大了井漏、垮塌等风险。使用的大尺寸套管强度难以提升，还面临下入困难等问题[12]。
2）套管柱重量超大，安全下入困难。万米深井钻具、套管要进入更深地层，钻具组合设计时不仅要考虑钻具强度，还需考虑高温高压条件下底部钻具承受能力、循环压耗对泵及地面管汇的要求[13]。深地塔科1井设计的超深超重套管浮重超过6 000 kN，面临安全下入难题，载荷超过了9 000 m钻机的安全载荷（5 400 kN），现有9 000 m钻机的提升能力无法满足套管柱正常悬吊要求，更不用说应对遇到复杂后的上提下放以及保证安全下入需要的抗拉余量要求[14–15]。
3）超深复杂硬质地层造成高效破岩和综合提速困难。深地塔科1井深部岩石具有强度大、非均质性强、研磨性强的特点[16]。邻井轮探1井，在钻进蓬莱坝组—下丘里塔格组时，钻头冲击损伤严重[5]，平均单只钻头进尺120～147 m，平均机械钻速1.2～1.7 m/h；中深5井钻进寒武系地层期间钻柱振动（轴向、粘滑振动等）剧烈，破岩效率低，平均单只钻头进尺105.1 m，平均机械钻速1.45 m/h。
2. 地质工程一体化研究
为解决深地塔科1井井身结构层次多、井眼尺寸大造成的难题，在井身结构设计前开展了地质工程一体化研究。通过对地震、测井、邻井实钻资料等的分析研究，定量预测特殊岩性的厚度、空间位置，实施了全层系地层岩性、厚度、温度、压力与流体预测。根据研究结果优选井位，尽量避开区域复杂地层，使用尽可能少的井身结构层次完成万米钻探目标。
2.1 重点复杂地层地质工程一体化研究

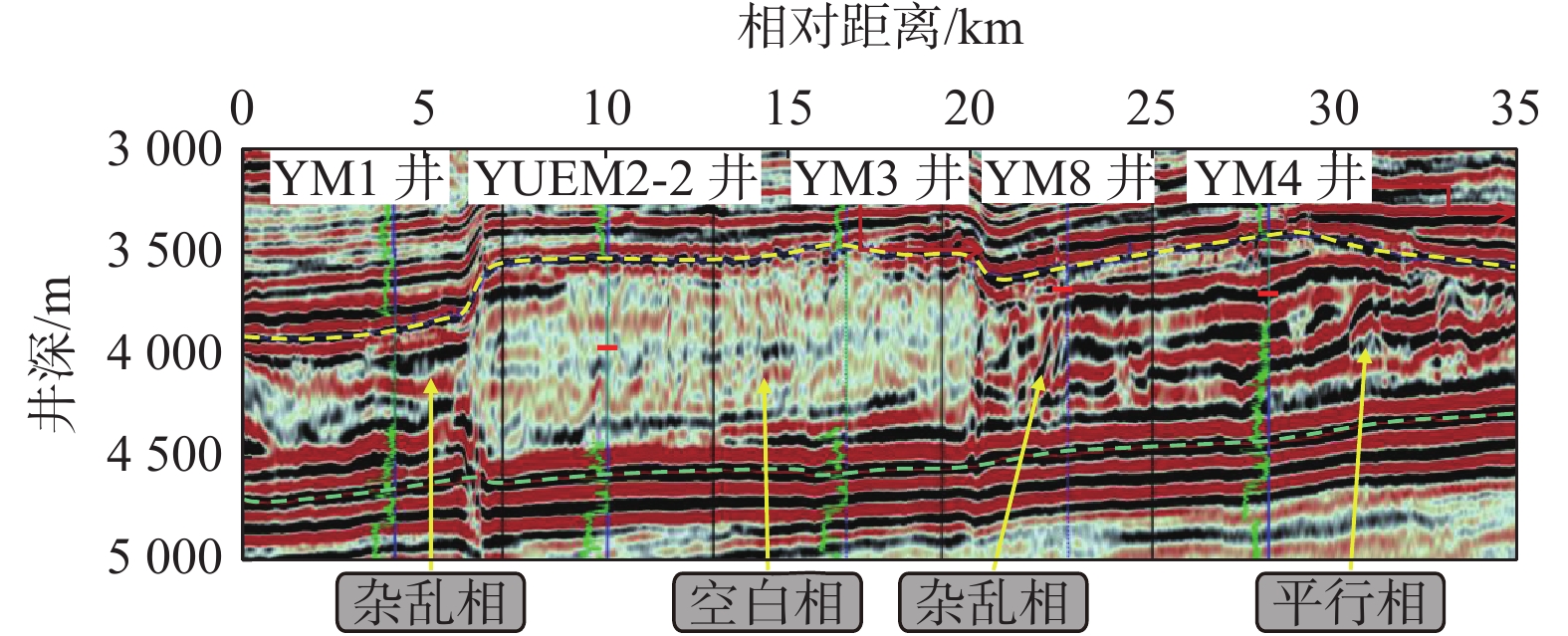

二叠系火山岩段裂缝发育，易发生漏失和井壁垮塌，区域内邻井在钻穿二叠系地层后都下套管封固上部易漏失、垮塌地层[8]。根据地震资料和邻井实钻资料，对二叠系地层进行了钻井风险评估，纵向上基于地震切片及剖面图将研究区火成岩地震相分为空白相、杂乱相、平行相3种，平面上3个相带的地震特征表现出明显差异，空白相为杂乱弱反射，亚平行相为条带状反射，平行相则为连续反射。根据岩相特征和漏失统计分析结果，空白相英安岩漏失量大，杂乱相凝灰岩局部漏失，平行相玄武岩漏失风险小[17]，如图1所示。邻井FY3-H2井与深地塔科1井地震相一致，为平行相，预测深地塔科1井二叠系地层（4 120～4 480 m）发育火成岩，火成岩段上部为凝灰岩，下部为凝灰岩与英安岩互层，下碎屑岩段以灰岩与泥岩互层为主（见图2）。依据地震特征和邻井实钻情况，预测漏失压力当量密度大于1.32 kg/L。
![]()
图 2 二叠系火成岩段邻井实钻情况与深地塔科1井预测结果Figure 2. Actual drilling of adjacent wells in Permian igneous rock section and prediction of Well Shendi Take-1石炭系标准灰岩下段在邻井钻遇盐岩，相邻的玉科区块石炭系发育盐层、膏盐层，存在漏失、缩径、卡钻、套管变形等风险，若存在盐层需下一层套管专封盐层后再继续钻进。结合地震剖面及邻井实钻认识（如图3所示），深地塔科1井井位优选研究时，开展了盐顶和盐底解释、属性分析与岩性反演预测，将井点定在盐外膏岩区，避开石炭系盐层，预测膏岩厚度小于10 m，节省一层套管，为简化井身结构、缩小套管尺寸提供客观条件。
![]()

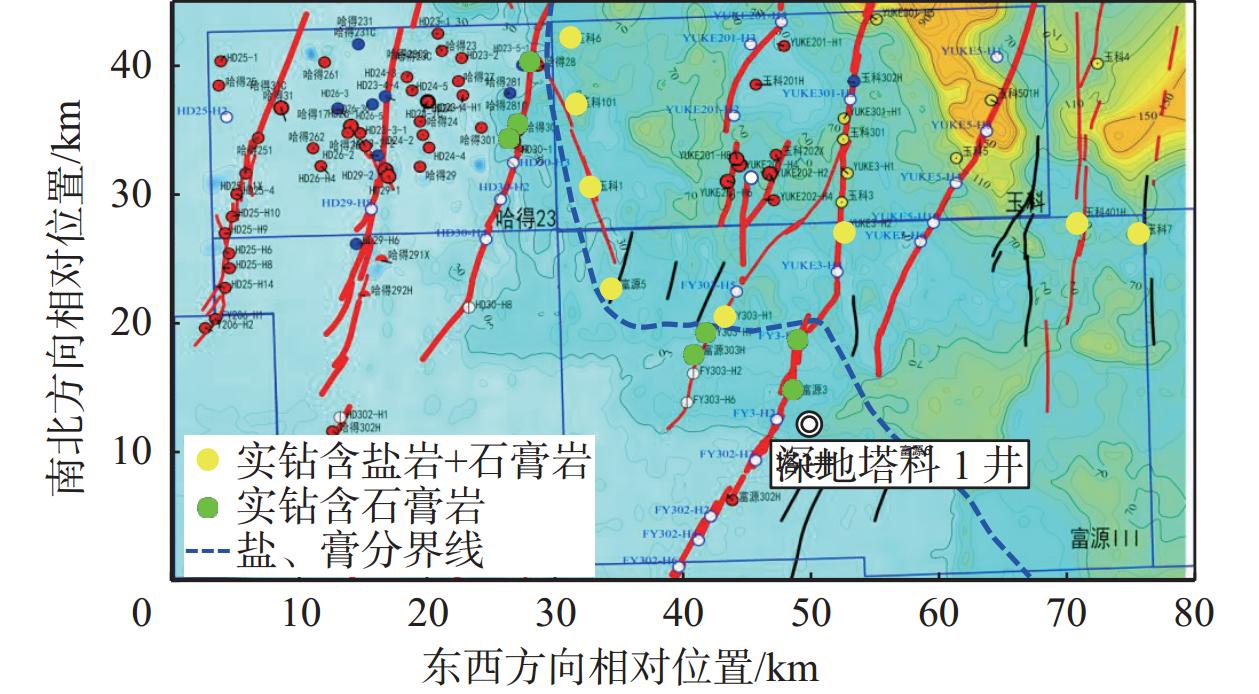

图 3 富源III-玉科-哈得区块石炭系膏盐岩段厚度等值线Figure 3. Thickness contour map of Carboniferous gypsum salt rock section in Fuyuan III-Yuke-Hade Block奥陶系一间房组—鹰山组是邻井的主要目的层段，受走滑断裂破碎带影响，易发生钻头放空、钻井液漏失，区域内邻井将套管下至一间房组顶部，以防止钻遇断裂后出现失返性漏失、漏垮同存、溢漏同存等工程复杂情况[18]。奥陶系缝洞体具有“串珠状、强振幅、横向与地层振幅存在差异”的特征，据此可以利用子波波形匹配分解后代表强能量的分量重构波形，再利用原始分量减去层状地层分量，可以得到较为清晰的串珠响应，如图4所示[19]。开展了奥陶系断裂刻画与储层预测研究，优选一间房组距离断裂1.59 km、鹰山组1–2段距离断裂1.30 km的轨迹，避免万米前钻遇断裂，出现漏失、溢流等井下复杂情况，为同一裸眼段钻穿多套地层创造条件。
![]()

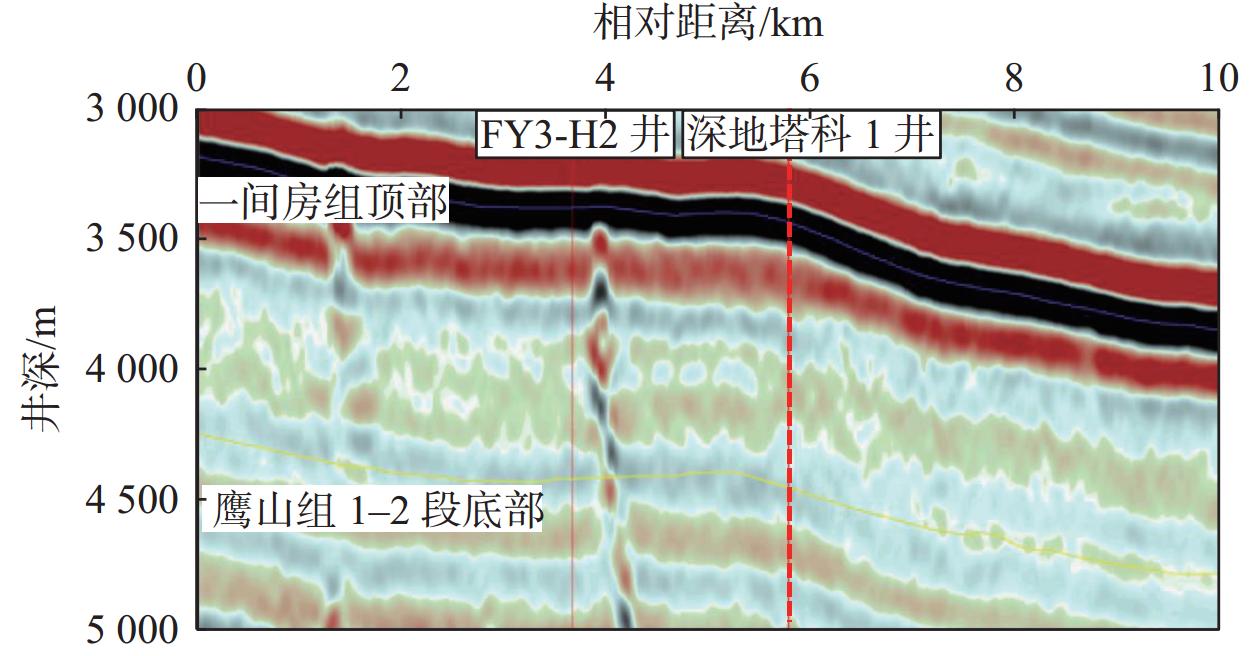

图 4 奥陶系一间房组、鹰1–2段地震剖面Figure 4. Seismic profile of Ordovician Yijianfang Formation and Ying1-2 Member基于三维地应力场建模、压力系统预测，结合岩石力学参数，充分利用地震、测井信息与邻井资料，准确预测特殊岩性（二叠系火成岩、石炭系盐膏岩）、特殊流体、特殊温压场、特殊构造等复杂情况，科学分析了必封点和风险点。认为存在3个必封点和1个风险点：必封点1为地表疏松层，必封点2为志留系以上地层（志留系砂岩、二叠系凝灰岩等低压易漏层），必封点3为寒武系沙依里克组顶部（确保目的层专打）；风险点为奥陶系鹰山组3、4段至蓬莱坝组地震解释为不发育断裂，但缺少实钻资料，存在漏失、溢流等风险。
2.2 超深层岩石力学特征研究
10 000 m以深地层是国内钻探的未知领域，高温、高压、高应力与复杂岩性耦合，岩石变形破坏机制不清，压力预测、井壁稳定与可钻性评估难度大[20]。因此，深地塔科1井论证过程中，聚焦万米深层可能的寒武系、震旦系地层，开展了高温高压岩石力学试验研究，以期为钻井提供基础理论与关键参数。
试验用岩屑、岩心等样品均来源于塔里木盆地果勒3井、轮探3井和轮探1井，取样层位为奥陶系、寒武系和震旦系，岩性主要为灰岩、白云岩和泥岩。在160 ℃、100 MPa围压条件下，白云岩、灰岩、泥岩试验结果如图5所示。从图5可以看出，在高温高压条件下，白云岩和灰岩峰前线性变形特征明显，灰岩在偏应力大于350 MPa时出现非线性变形，白云岩在偏应力大于450 MPa时出现非线性变形，但非线性特征不明显，仍表现为典型的脆性破坏。泥岩峰前线性变形特征不明显，偏应力作用下很快发生塑性变形，非线性特征明显，呈现出典型的延性变形。依据邻井测井资料，推测深地塔科1井温度为190 ℃，有效应力为80～120 MPa，在此条件下泥岩受力状态可能超过脆性–延性转换点，白云岩和灰岩仍在弹性变形阶段[21–22]。
![]()

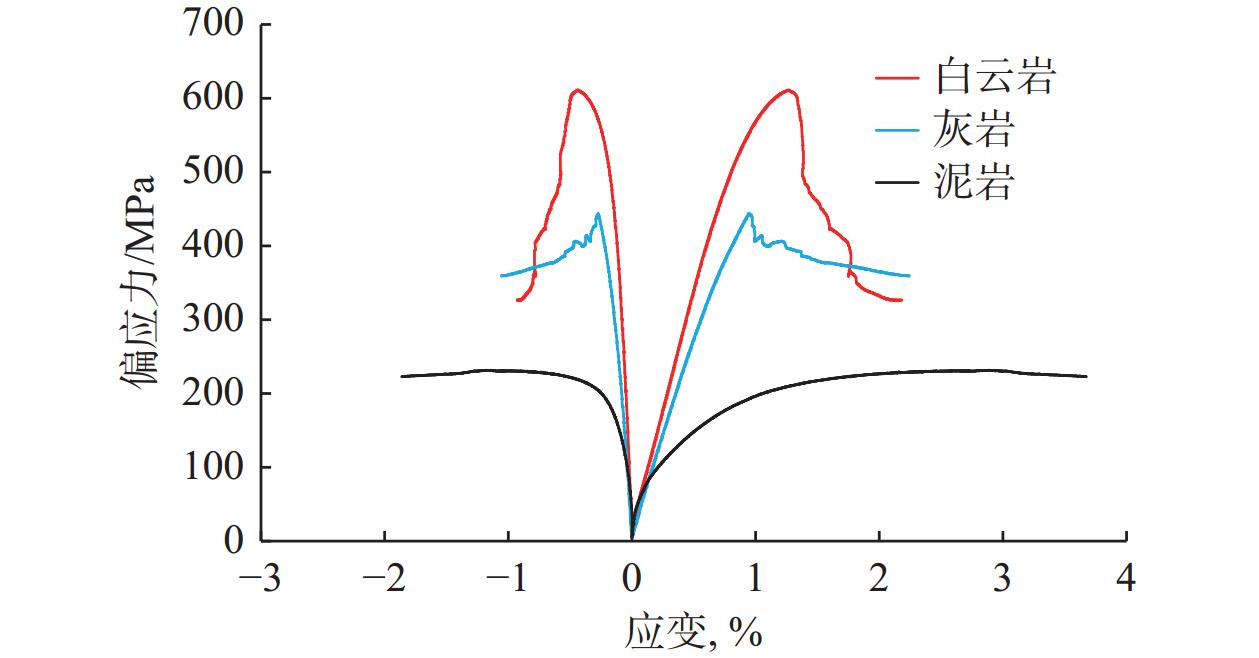

图 5 白云岩、灰岩和泥岩应力–应变曲线对比Figure 5. Comparison of stress-strain curves of dolomite, limestone, and mudstone3. 井身结构设计
井身结构设计是实现深地塔科1井钻探目标的关键。在地质工程一体化研究基础上，深地塔科1井设计了五开井身结构，在每个必封点和风险点上部下套管，每层套管尽量深下，使用有限的开次实现钻探目标，同时三开、四开套管应尽可能深地揭开地层，为深部地层不可预测的风险预留空间。该井身结构与六开井身结构相比（见图6），解决了大尺寸井眼井壁稳定性差、钻进时效低和大尺寸套管下入困难等难题。
![]()
图 6 深地塔科1井井身结构设计结果Figure 6. Design results of the casing program of Well Shendi Take-14. 套管设计与校核
按照井身结构设计结果，深地塔科1井每开次的井深度均为区域最深纪录，因此套管长度和重量均为目前国内最长、最大。超长超重套管设计中，综合考虑服役环境、测试改造要求，增加了井口套管受力分析，采取技术措施保障安全下入。设计的套管，经校核满足石油天然气行业标准[23]。
4.1 套管材质选择
根据邻井在寒武系的相关钻井资料，深地塔科1井的H2S含量最高达2 400 mg/m3，计算H2S分压为0.135 MPa。根据套管选材标准[24]，需采用抗硫材料，并考虑温度影响，上部生产套管（≤93 ℃）推荐使用抗硫材质套管，下部套管（＞93 ℃）推荐使用普通碳钢套管。
4.2 生产套管抗内压要求
生产套管按照“正向施工、反向设计”方法，依据完井改造要求，安全系数取1.25，计算ϕ206.4 mm、ϕ139.7 mm生产套管的抗内压强度，结果见表1。同时兼顾生产组织便利，升级2种套管即可满足地层延伸压力系数2.6 MPa/100m的改造要求（见表2）。
表 1 生产套管抗内压要求Table 1. Internal pressure resistance requirements for production casings井深/m 井口压力/MPa 抗内压强度/MPa 备注 0 96 120 4 000 108 135 抗硫套管 6 000 114 142 回接 10 000 125 157 喇叭口 10 800 128 160 封隔器位置 表 2 生产套管升级后的性能参数Table 2. Performance parameters of upgraded production casing类型 外径/mm 下入深度/m 抗外挤强度/MPa 抗内压强度/MPa 抗拉强度/kN 是否满足要求 现套管 219.1 0～4 000 146.9 148.3 7 198 是 现套管 206.4 4 000～6 000 146.5 145.2 8 453 是 现套管 206.4 6 000～10 000 146.5 145.2 8 453 否 升级后套管 206.4 6 000～10 000 158.9 160.8 10 954 是 现套管 139.7 9 800～11 100 152.6 150.4 4 208 否 升级后套管 139.7 9 800～11 100 169.0 166.5 5 180 是 4.3 套管安全下入问题
深地塔科1井各开次的井深均超过国内以往各超深井、特深井，其套管重量也大于以往各井，为保障安全下入套管，除校核套管抗拉强度、抗外挤强度、抗内压强度外，还应考虑下套管过程中卡瓦对套管的作用力。当套管过重时，卡瓦牙对套管的挤压力会导致套管发生塑性变形。为此，建立有限元模型，分析了套管下入过程中的受力情况，给出了临界下入载荷，结果如图7所示；采用升级套管材料钢级和优化套管下入深度的方法，解决了套管下入过程中塑性变形的问题。
二开ϕ365.1 mm P110钢级套管浮重6 430 kN。有限元计算结果表明，套管浮重超过5 300 kN时，卡盘钳牙有使井口套管发生塑性变形的风险（见表3）。升级为140钢级后，套管发生塑性变形的载荷上升为6 840 kN。回接ϕ219.1 mm 110钢级套管下入时的大钩载荷超过5 000 kN时，套管外壁存在塑性变形的风险，ϕ219.1 mm复合ϕ206.1 mm套管回接位置由井深7 700 m处上移至井深6 000 m处，浮重由6 140 kN降至4 940 kN，套管下入过程中不会发生塑性变形。
表 3 不同规格套管在不同坐挂载荷下的Mises应力Table 3. Mises stress of casings with different specifications under different sitting tonnage套管直径 坐挂载荷/kN Mises应力/MPa ϕ365.1 mm 3 000 435.44 4 000 580.39 5 000 725.14 5 300 768.53 6 000 869.69 6 600 956.20 ϕ219.1 mm 3 000 476.25 4 000 635.47 4 500 715.11 5 000 754.93 5 500 794.75 6 000 954.10 5. 钻具组合设计
钻具组合设计是保证顺利钻井的基础，是实现万米进尺的关键。为了实现深地塔科1井的钻探目标，开钻之前进行了钻杆选择及钻进钻具组合、下套管钻具组合设计，并进行了静力学、动力学校核、水力学校核。
5.1 钻杆选择
根据深地塔科1井的井身结构，选择使用加厚的ϕ149.2 mm和ϕ168.3 mm钻杆，以保障钻进及下套管需求。所选钻杆的尺寸及性能参数见表4。
表 4 所选钻杆的尺寸及性能参数Table 4. Size and performance parameters of selected drill pipe外径/ mm 壁厚/mm 内径/mm 抗拉强度/kN 抗扭强度/（kN·m） 抗内压强度/
MPa抗挤毁强度/
MPa101.6 9.65 82.3 2 883 70.0 171.9 177.8 127.0 9.65 107.7 3 311 104.3 123.8 119.0 149.2 10.92 127.4 4 906 182.5 132.5 125.5 149.2 9.65 129.9 4 375 165.5 117.1 96.6 168.3 19.05 130.2 9 238 358.5 204.9 97.3 5.2 钻进钻具组合设计
钻进钻具组合的设计原则：各开次钻具抗拉余量（额定抗拉强度×0.9－浮重）≥600 kN，前三开采用ϕ149.2 mm钻杆，四开采用ϕ149.2 mm+ϕ127.0 mm复合钻具，五开采用ϕ149.2 mm+ϕ127.0 mm+ϕ101.6 mm复合钻具；钻具空重最大为4 420 kN。设计的钻进钻具组合及其抗拉余量、浮重如表5所示。
表 5 钻进钻具组合设计结果及其抗拉余量和浮重Table 5. Design results of drilling tool assembly and its tensile allowance and buoyant weight开次 井径/mm 深度/m 设计钻具组合 抗拉余量/kN 浮重/kN 一开 571.5 1 500 ϕ149.2 mm V150钻杆×1 300 m+底部钻具组合 2 320 1 030 二开 431.8 5 902 ϕ149.2 mm V150钻杆×5 500 m+底部钻具组合 900 2 480 三开 333.4 8 002 ϕ149.2 mm厚壁V150钻杆×2 900 m+ϕ149.2 mm V150钻杆×4 745 m+
底部钻具组合1 160 3 280 四开 241.3 10 002 ϕ149.2 mm厚壁V150钻杆×2 800 m+ϕ149.2 mm V150钻杆×3 864 m+
ϕ127.0 mm S135钻杆×3 000 m +底部钻具组合780 3 620 五开 168.3 11 100 ϕ149.2 mm厚壁V150钻杆×1 200 m+ϕ149.2 mm V150钻杆×2 850 m+
ϕ127.0 mm V150钻杆×1 900 m+ϕ101.6 mm S135钻杆×4 750 m+底部钻具组合1 340 3 280 5.3 下套管钻具组合设计
四开尾管重量大、下入深，ϕ149.2 mm钻杆抗拉强度4 906 kN，达不到安全下入需求，因此，设计研发了高强度ϕ168.3 mm钻杆，将抗拉强度提升至9 238 kN。三开套管浮重1 953.7 kN，至少需要800 m长ϕ168.3 mm V150钻杆（壁厚19.05 mm），四开尾管浮重2 670.7 kN，至少需要3 200 m ϕ168.3 mm V150钻杆。设计的下套管钻具组合及其性能参数见表6。
表 6 下尾管钻具组合及其性能参数Table 6. Tail pipe drilling tool assembly and its performance parameters开次 顶深/m 井深/m 下尾管钻具 浮重/kN 累重/kN 抗拉余量/kN 井口钻杆 长度/m 下部钻杆 长度/m 三开 5 400 8 000 ϕ168.3 mm V150钻杆 800 ϕ149.2 mm V150钻杆 4 600 2 270 4 230 680 四开 6 000 10 000 ϕ168.3 mm V150钻杆 3 200 ϕ149.2 mm V150钻杆 2 800 3 280 5 950 690 五开 9 800 11 100 ϕ149.2 mm V150钻杆 5 800 ϕ101.6 mm V150钻杆 4 000 3 020 3 420 760 5.4 钻具组合校核
钻井参数是影响钻具组合安全、保证机械钻速的关键因素。对于深地塔科1井，使用Landmark专业软件，依据设计的井身结构、钻具组合、钻井液性能，并通过邻井实钻参数反演，建立了各开次水力学、管柱力学模型，推荐了钻井参数范围（见表7）。
表 7 推荐的钻井参数Table 7. Recommended drilling parameters开次 临界钻压/kN 转速/（r·min−1） 一开 250 ＜110 二开 230 ＜94 三开 200 ＜120 四开 180 ＜78 五开 8 ＜88 为保障钻具安全，应避免钻具组合屈曲、剧烈振动。在对深地塔科1井各开次钻具组合进行静力学、动力学校核的基础上，给出了中性点位置、屈曲对应的临界载荷、产生剧烈振动的临界转速及钻压，强度校核结果如图8所示。
![]()

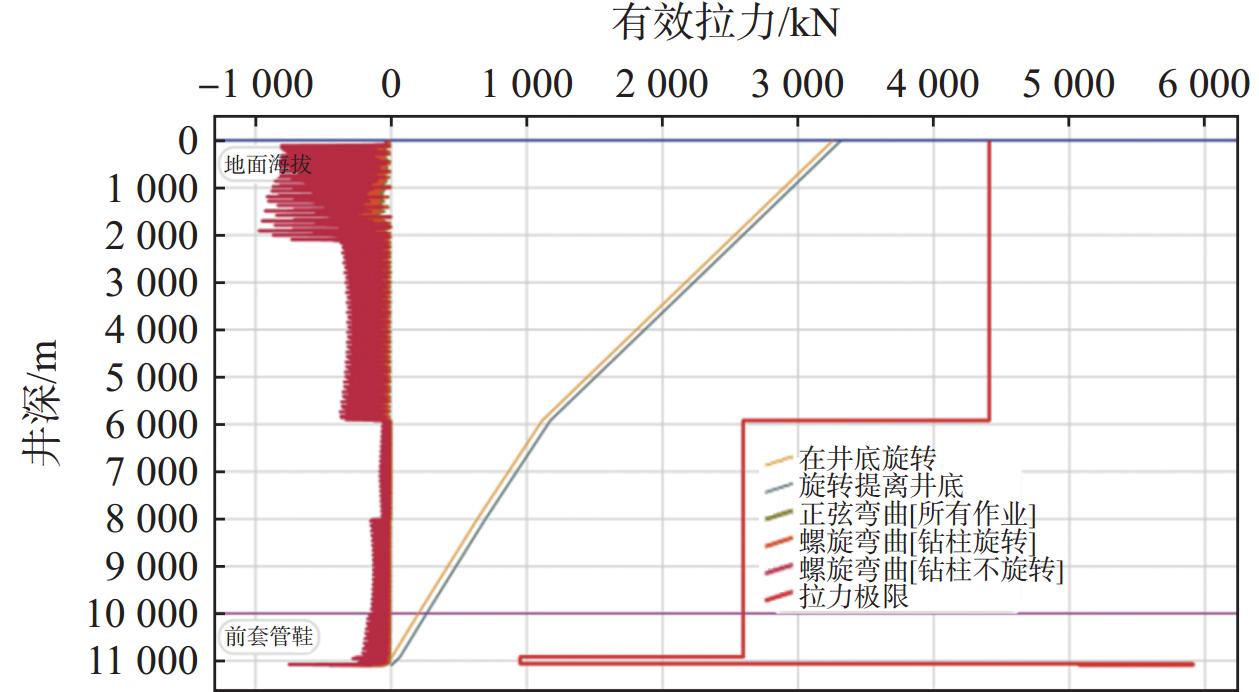

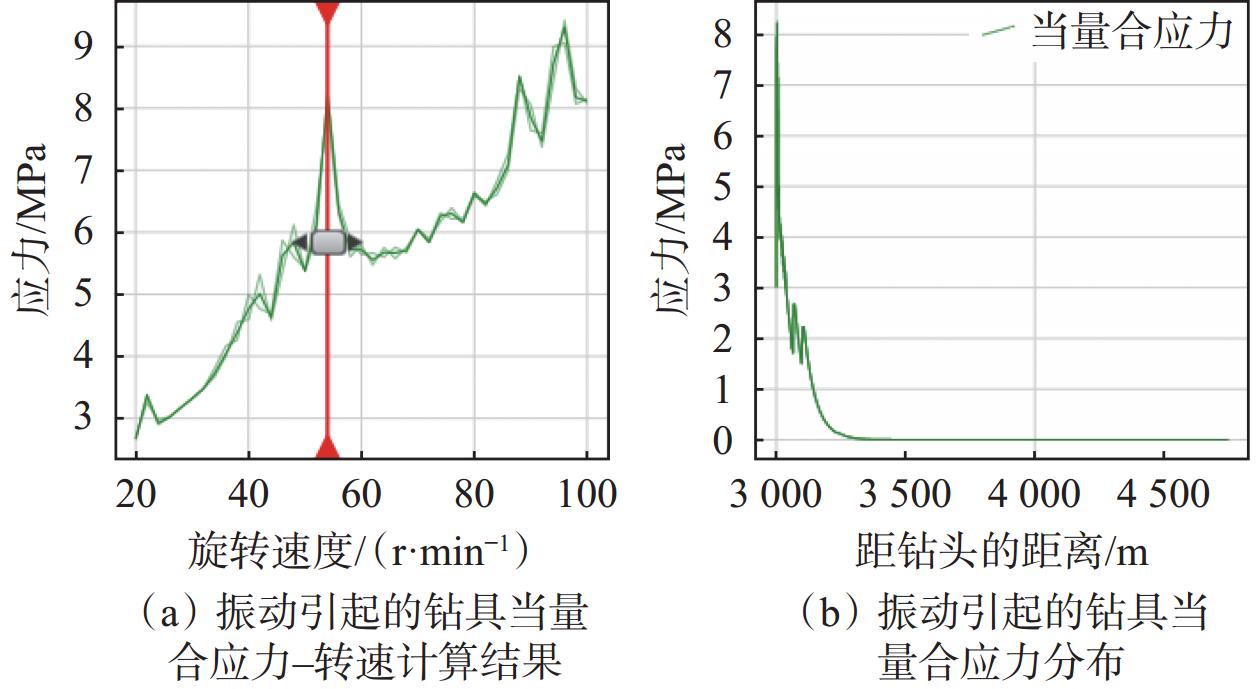

图 8 深地塔科1井钻进过程中管柱力学模拟分析结果Figure 8. Mechanical simulation analysis results of pipe string during drilling in Well Shendi Take-1以五开钻具组合为例，钻具应力敏感性分析结果表明，钻压为10～30 kN、转速为55～60 r/min时，会出现合应力突增现象（见图9）。因此，建议井底钻具组合转速不超过55 r/min或者大于60 r/min。
5.5 水力参数模拟
深地塔科1井设计过程中建立了水力学模型，计算了不同井深处的最小携岩排量、泵压、射流冲击力等参数（见表8）。利用轮探1井、轮探3井实钻数据验证该模型，其计算误差在10%以内。
表 8 深地塔科1井水力学模拟结果Table 8. Hydraulic simulation results of Well Shendi Take-1开次 井深/m 密度/
（kg∙L−1）排量/
（L∙s−1）钻头压降/
MPa射流速度/
（m∙s−1）射流冲击力/
kN比水功率/
（kW∙cm−2）泵压/
MPa最小携岩排量/
（L∙s−1）四开 8 500 1.4 40 2.2 52.63 2.94 0.19 32 28 9 000 1.4 40 2.2 52.63 2.94 0.19 33 28 9 500 1.4 40 1.2 39.47 1.65 0.08 35 29 10 002 1.4 25 1.0 32.89 1.15 0.05 19 30 五开 10 500 1.6 25 4.0 65.50 2.61 0.43 44 16 11 100 1.6 24 4.0 65.50 2.62 0.43 40 16 1.6 20 2.5 52.40 1.68 0.22 32 16 6. 深地塔科1井施工进展
截至2024年3月4日，深地塔科1井钻深突破10 000 m。该井实钻中，前三开套管下至预定层位，实现了封隔必封点和风险点的目的。
深地塔科1井在区域内首次实现一开ϕ571.5 mm井眼钻至井深1 503 m、二开ϕ431.8 mm井眼进入奥陶系钻至井深5 856 m、三开ϕ333.4 mm井眼安全钻至奥陶系鹰山组（井深7 856 m），四开ϕ241.3 mm井眼首次钻深超过10 000 m。
深地塔科1井成功克服二叠系火成岩漏失风险、避开石炭系盐层、奥陶系断裂、寒武系盐层，完成了二开ϕ374.6 mm套管（浮重6 250 kN）、三开ϕ273.1 mm套管（浮重5 890 kN）安全下到位，均创国内同尺寸套管下入最深、最重纪录。
深地塔科1井在8 000 m以深的复杂硬质地层全面使用混合布齿个性化PDC钻头，单只钻头平均进尺141 m，机械钻速1.20～3.26 m/h，平均机械钻速2.14 m/h，在井深较轮探1井深1 200 m前提下，机械钻速提高了34.0%。
7. 结论与建议
1）通过地质工程一体化研究，避开上部复杂地层，是深地塔科1井设计为五开井身结构的基础。研究过程中，充分利用地震和测井信息、岩石力学参数、邻井资料，定量预测特殊复杂地层的厚度、空间位置，井位部署时避开复杂地层，以减少必封点和风险点，为减少井身结构层次提供条件。
2）现有井身结构设计技术在地质工程深度融合、尽量避开复杂地层的条件下能够满足万米钻探需求，但面对多套盐层、断裂层等复杂地层区域，不能有效封固所有必封点和风险点，亟需研究新型多层次井身结构及配套工艺。
3）通过材料升级，套管和钻具的强度能够满足深地塔科1井设计要求。但特深层使用的超长钻具受振动、扭转影响更大，钻具安全面临新的挑战，需建立超长钻具动力学模型，预测钻具受力情况，量化疲劳程度，确保钻具施工安全。
-
![]()
图 2 二叠系火成岩段邻井实钻情况与深地塔科1井预测结果
Figure 2. Actual drilling of adjacent wells in Permian igneous rock section and prediction of Well Shendi Take-1
![]()
图 3 富源III-玉科-哈得区块石炭系膏盐岩段厚度等值线
Figure 3. Thickness contour map of Carboniferous gypsum salt rock section in Fuyuan III-Yuke-Hade Block
![]()
图 4 奥陶系一间房组、鹰1–2段地震剖面
Figure 4. Seismic profile of Ordovician Yijianfang Formation and Ying1-2 Member
![]()
图 5 白云岩、灰岩和泥岩应力–应变曲线对比
Figure 5. Comparison of stress-strain curves of dolomite, limestone, and mudstone
![]()
图 6 深地塔科1井井身结构设计结果
Figure 6. Design results of the casing program of Well Shendi Take-1
![]()
图 8 深地塔科1井钻进过程中管柱力学模拟分析结果
Figure 8. Mechanical simulation analysis results of pipe string during drilling in Well Shendi Take-1
表 1 生产套管抗内压要求
Table 1 Internal pressure resistance requirements for production casings
井深/m 井口压力/MPa 抗内压强度/MPa 备注 0 96 120 4 000 108 135 抗硫套管 6 000 114 142 回接 10 000 125 157 喇叭口 10 800 128 160 封隔器位置
下载: 导出CSV
表 2 生产套管升级后的性能参数
Table 2 Performance parameters of upgraded production casing
类型 外径/mm 下入深度/m 抗外挤强度/MPa 抗内压强度/MPa 抗拉强度/kN 是否满足要求 现套管 219.1 0～4 000 146.9 148.3 7 198 是 现套管 206.4 4 000～6 000 146.5 145.2 8 453 是 现套管 206.4 6 000～10 000 146.5 145.2 8 453 否 升级后套管 206.4 6 000～10 000 158.9 160.8 10 954 是 现套管 139.7 9 800～11 100 152.6 150.4 4 208 否 升级后套管 139.7 9 800～11 100 169.0 166.5 5 180 是
下载: 导出CSV
表 3 不同规格套管在不同坐挂载荷下的Mises应力
Table 3 Mises stress of casings with different specifications under different sitting tonnage
套管直径 坐挂载荷/kN Mises应力/MPa ϕ365.1 mm 3 000 435.44 4 000 580.39 5 000 725.14 5 300 768.53 6 000 869.69 6 600 956.20 ϕ219.1 mm 3 000 476.25 4 000 635.47 4 500 715.11 5 000 754.93 5 500 794.75 6 000 954.10
下载: 导出CSV
表 4 所选钻杆的尺寸及性能参数
Table 4 Size and performance parameters of selected drill pipe
外径/ mm 壁厚/mm 内径/mm 抗拉强度/kN 抗扭强度/（kN·m） 抗内压强度/
MPa抗挤毁强度/
MPa101.6 9.65 82.3 2 883 70.0 171.9 177.8 127.0 9.65 107.7 3 311 104.3 123.8 119.0 149.2 10.92 127.4 4 906 182.5 132.5 125.5 149.2 9.65 129.9 4 375 165.5 117.1 96.6 168.3 19.05 130.2 9 238 358.5 204.9 97.3
下载: 导出CSV
表 5 钻进钻具组合设计结果及其抗拉余量和浮重
Table 5 Design results of drilling tool assembly and its tensile allowance and buoyant weight
开次 井径/mm 深度/m 设计钻具组合 抗拉余量/kN 浮重/kN 一开 571.5 1 500 ϕ149.2 mm V150钻杆×1 300 m+底部钻具组合 2 320 1 030 二开 431.8 5 902 ϕ149.2 mm V150钻杆×5 500 m+底部钻具组合 900 2 480 三开 333.4 8 002 ϕ149.2 mm厚壁V150钻杆×2 900 m+ϕ149.2 mm V150钻杆×4 745 m+
底部钻具组合1 160 3 280 四开 241.3 10 002 ϕ149.2 mm厚壁V150钻杆×2 800 m+ϕ149.2 mm V150钻杆×3 864 m+
ϕ127.0 mm S135钻杆×3 000 m +底部钻具组合780 3 620 五开 168.3 11 100 ϕ149.2 mm厚壁V150钻杆×1 200 m+ϕ149.2 mm V150钻杆×2 850 m+
ϕ127.0 mm V150钻杆×1 900 m+ϕ101.6 mm S135钻杆×4 750 m+底部钻具组合1 340 3 280
下载: 导出CSV
表 6 下尾管钻具组合及其性能参数
Table 6 Tail pipe drilling tool assembly and its performance parameters
开次 顶深/m 井深/m 下尾管钻具 浮重/kN 累重/kN 抗拉余量/kN 井口钻杆 长度/m 下部钻杆 长度/m 三开 5 400 8 000 ϕ168.3 mm V150钻杆 800 ϕ149.2 mm V150钻杆 4 600 2 270 4 230 680 四开 6 000 10 000 ϕ168.3 mm V150钻杆 3 200 ϕ149.2 mm V150钻杆 2 800 3 280 5 950 690 五开 9 800 11 100 ϕ149.2 mm V150钻杆 5 800 ϕ101.6 mm V150钻杆 4 000 3 020 3 420 760
下载: 导出CSV
表 7 推荐的钻井参数
Table 7 Recommended drilling parameters
开次 临界钻压/kN 转速/（r·min−1） 一开 250 ＜110 二开 230 ＜94 三开 200 ＜120 四开 180 ＜78 五开 8 ＜88
下载: 导出CSV
表 8 深地塔科1井水力学模拟结果
Table 8 Hydraulic simulation results of Well Shendi Take-1
开次 井深/m 密度/
（kg∙L−1）排量/
（L∙s−1）钻头压降/
MPa射流速度/
（m∙s−1）射流冲击力/
kN比水功率/
（kW∙cm−2）泵压/
MPa最小携岩排量/
（L∙s−1）四开 8 500 1.4 40 2.2 52.63 2.94 0.19 32 28 9 000 1.4 40 2.2 52.63 2.94 0.19 33 28 9 500 1.4 40 1.2 39.47 1.65 0.08 35 29 10 002 1.4 25 1.0 32.89 1.15 0.05 19 30 五开 10 500 1.6 25 4.0 65.50 2.61 0.43 44 16 11 100 1.6 24 4.0 65.50 2.62 0.43 40 16 1.6 20 2.5 52.40 1.68 0.22 32 16
下载: 导出CSV
-
[1] GALVAN I I, MALLANAO G L, MCCLELLAND G, et al. Pushing coiled tubing design and manufacturing boundaries to service 50, 000-ft mega-reach wells in Abu Dhabi[R]. SPE 212892, 2023.
[2] 莫杰. 科拉超深钻的重大成果[J]. 地质与勘探,1987(5):27–28. MO Jie. Major achievements of Kola ultra deep drilling[J]. Geology and Exploration, 1987(5): 27–28.
[3] 杨明清,杨一鹏,卞玮,等. 俄罗斯超深井钻井进展及技术进步[J]. 石油钻采工艺,2021,43(1):15–20. YANG Mingqing, YANG Yipeng, BIAN Wei, et al. Drilling progress and technological improvement of ultradeep wells in Russia[J]. Oil Drilling & Production Technology, 2021, 43(1): 15–20.
[4] 苏义脑,路保平,刘岩生,等. 中国陆上深井超深井钻完井技术现状及攻关建议[J]. 石油钻采工艺,2020,42(5):527–542. SU Yinao, LU Baoping, LIU Yansheng, et al. Status and research suggestions on the drilling and completion technologies for onshore deep and ultra deep wells in China[J]. Oil Drilling & Production Technology, 2020, 42(5): 527–542.
[5] 杨沛,刘洪涛,李宁,等. 塔里木油田超深井钻井设计及优化技术:以亚洲最深井轮探1井为例[J]. 中国石油勘探,2021,26(3):126–135. YANG Pei, LIU Hongtao, LI Ning, et al. Drilling design and optimization technology of ultra-deep wells in the Tarim Oilfield: a case study of Well Luntan 1, the deepest well in Asia[J]. China Petroleum Exploration, 2021, 26(3): 126–135.
[6] 王建云,韩涛,赵宽心,等. 塔深5井超深层钻井关键技术[J]. 石油钻探技术,2022,50(5):27–33. WANG Jianyun, HAN Tao, ZHAO Kuanxin, et al. Key drilling technologies for the ultra-deep Well Tashen 5[J]. Petroleum Drilling Techniques, 2022, 50(5): 27–33.
[7] 贾承造. 含油气盆地深层—超深层油气勘探开发的科学技术问题[J]. 中国石油大学学报(自然科学版),2023,47(5):1–12. JIA Chengzao. Key scientific and technological problems of petroleum exploration and development in deep and ultra-deep formation[J]. Journal of China University of Petroleum(Edition of Natural Science), 2023, 47(5): 1–12.
[8] 宋周成,翟文宝,邓昌松,等. 富满油田超深井井身结构优化技术与应用[J]. 钻采工艺,2022,45(6):36–41. SONG Zhoucheng, ZHAI Wenbao, DENG Changsong, et al. Optimization technology and application of casing program of ultra-deep wells in Fuman Oilfield[J]. Drilling & Production Technology, 2022, 45(6): 36–41.
[9] 王团,李奎周,赵海波,等. 泥页岩油井震结合孔隙压力预测方法研究及应用[C]//CPS/SEG北京2018国际地球物理会议暨展览电子论文集. 北京:《中国学术期刊(光盘版)》电子杂志社,2018:1325-1328. WANG Tuan, LI Kuizhou, ZHAO Haibo, et al. Research and application of shale oil well seismic and pore pressure prediction methods[C]//CPS/SEG Beijing 2018 International Geophysical Conference and Exhibition Electronic Papers Collection. Beijing: “Chinese Academic Journal (CD-ROM Edition)” E-Journal, 2018: 1325-1328.
[10] 刘素君,唐克松,雷俨卜. 应对复杂推覆体七开非常规井身结构开发与应用:以红星1井为例[C]//第33届全国天然气学术年会(2023)论文集(04钻采工程). 北京:中国石油学会天然气专业委员会,2023:551-560. LIU Sujun, TANG Kesong, LEI Yanbu. Development and application of unconventional well bore structures for complex nappe seven openings: taking Hongxing 1 Well as an example[C]//Proceedings of the 33rd National Natural Gas Academic Annual Conference (2023) (04 Drilling and Production Engineering). Beijing: Natural Gas Professional Committee of China Petroleum Society, 2023: 551-560.
[11] 王萍,樊佳勇,韩成福,等. 长庆油田区块井眼尺寸效应与井壁稳定性分析[J]. 中国科技论文,2023,18(1):91–96. WANG Ping, FAN Jiayong, HAN Chengfu, et al. Analysis of wellbore size effect and wellbore stability in Changqing Oilfield block[J]. China Sciencepaper, 2023, 18(1): 91–96.
[12] 张建兵,刘歆,吕祥鸿,等. 套管尺寸偏差与挤毁强度关系的新认识[J]. 石油钻探技术,2010,38(3):70–74. ZHANG Jianbing, LIU Xin, LYU Xianghong, et al. New understanding of the relation between casing dimensional variation and collapse resistance strength[J]. Petroleum Drilling Techniques, 2010, 38(3): 70–74.
[13] 张茂林,张伟,王雷,等. 深井超深井大尺寸井眼钻井提速技术应用[J]. 西部探矿工程,2024,36(2):69–72. ZHANG Maolin, ZHANG Wei, WANG Lei, et al. Application of speed boosting technology in large hole drilling of deep and ultra deep wells[J]. West-China Exploration Engineering, 2024, 36(2): 69–72.
[14] 王志伟. 中石油固井技术进展研究[J]. 西部探矿工程,2021,33(6):34–35. WANG Zhiwei. Research on the progress of CNPC cementing technology[J]. West-China Exploration Engineering, 2021, 33(6): 34–35.
[15] 汪海阁,葛云华,石林. 深井超深井钻完井技术现状、挑战和“十三五”发展方向[J]. 天然气工业,2017,37(4):1–8. WANG Haige, GE Yunhua, SHI Lin. Technologies in deep and ultra-deep well drilling: Present status, challenges and future trend in the 13th Five-Year Plan period (2016-2020)[J]. Natural Gas Industry, 2017, 37(4): 1–8.
[16] 盛勇,刘川福,赵亮,等. 塔里木盆地HT区块难钻白云岩地层提速技术[J]. 化学工程与装备,2023(5):75–77. SHENG Yong, LIU Chuanfu, ZHAO Liang, et al. Speed raising technology for difficult to drill dolomite formation in HT Block of Tarim Basin[J]. Chemical Engineering & Equipment, 2023(5): 75–77.
[17] 张银涛,刘正文,袁敬一,等. 主成分分析在塔里木盆地哈拉哈塘二叠系火成岩岩性识别中的应用[J]. 能源技术与管理,2020,45(3):174–176. ZHANG Yintao, LIU Zhengwen, YUAN Jingyi, et al. Application of principal component analysis in lithologic identification of Permian igneous rocks in Halahatang, Tarim Basin[J]. Energy Technology and Management, 2020, 45(3): 174–176.
[18] 石希天,肖铁,雷万能,等. 塔里木奥陶系碳酸盐岩敏感性储层控压钻井技术应用[J]. 钻采工艺,2010,33(6):130–131. SHI Xitian, XIAO Tie, LEI Wanneng, et al. Application of MPD technology in Ordovician carbonate sensitive reservoir in Tarim Oilfield[J]. Drilling & Production Technology, 2010, 33(6): 130–131.
[19] 倪新锋,沈安江,乔占峰,等. 塔里木盆地奥陶系缝洞型碳酸盐岩岩溶储层成因及勘探启示[J]. 岩性油气藏,2023,35(2):144–158. NI Xinfeng, SHEN Anjiang, QIAO Zhanfeng, et al. Genesis and exploration enlightenment of Ordovician fracture-vuggy carbonate karst reservoirs in Tarim Basin[J]. Lithologic Reservoirs, 2023, 35(2): 144–158.
[20] 范翔宇,蒙承,张千贵,等. 超深地层井壁失稳理论与控制技术研究进展[J]. 天然气工业,2024,44(1):159–176. FAN Xiangyu, MENG Cheng, ZHANG Qiangui, et al. Research progress in the evaluation theory and control technology of wellbore instability in ultra-deep strata[J]. Natural Gas Industry, 2024, 44(1): 159–176.
[21] 张超,俞缙,白允,等. 基于强度理论的岩石脆延转化统计损伤本构模型[J]. 岩石力学与工程学报,2023,42(2):307–316. ZHANG Chao, YU Jin, BAI Yun, et al. Statistical damage constitutive model of rock brittle-ductile transition based on strength theory[J]. Chinese Journal of Rock Mechanics and Engineering, 2023, 42(2): 307–316.
[22] 陈辰,卓毓龙,韩建文,等. 深部岩石脆延特性转化判别研究[J]. 矿业研究与开发,2016,36(4):90–93. CHEN Chen, ZHUO Yulong, HAN Jianwen, et al. Transformation study on the brittle ductile properties of deep rock[J]. Mining Research and Development, 2016, 36(4): 90–93.
[23] SY/T 5724—2008 套管柱结构与强度设计[S]. SY/T 5724—2008 Design method of casing string strength[S].
[24] GB/T 20972.1—2007 石油天然气工业:油气开采中用于含硫化氢环境的材料:第1部分:选择抗裂纹材料的一般原则[S]. GB/T 20972.1—2007 Petroleum and natural gas industries: Material for use in H2S-containing environments in oil and gas production: Part 1: General principles for selection of cracking resistant materials[S].
