Development and Field Application of a Coalbed Methane Coring Tool with Pressure Maintenance, Thermal Insulation, and Shape Preservation Capabilities
-
摘要: 煤层气岩心从井下取到地面的过程中游离气逃逸、吸附气部分解吸和孔渗测试数据失真，严重影响了煤层气开发方案制订，为此研制了煤层气保温保压保形取心工具。设计了圆弧闭合球阀，采用全密封式球体仓，可耐受60 MPa压力，解决了保压密封失效的问题；设计了复合式保温取心内筒，采用橡胶筒存储煤心，以二氧化硅气凝胶为保温层，使取心工具具有围压加持和煤心保温的功能；优选了表镶、孕镶复合式金刚石取心钻头，提高了取心钻头进尺。G-X20井应用煤层气保温保压保形取心工具保压取心3筒次，累计进尺9.60 m，岩心收获率94.48%，保压成功率均大于80%。研究结果表明，煤层气保温保压保形取心工具的保压、保气效果良好，现场施工工艺完善，可为煤层气、页岩气等非常规油气资源的精细勘探开发提供技术支撑。Abstract: In the process of lifting the coalbed methane (CBM) cores from the subsurface to ground, free gas escapes, adsorbed gas is partially desorbed and pore-permeability test data is distorted, seriously hampering the establishment of the CBM development plan. Therefore, a CBM coring tool with pressure maintenance, thermal insulation and shape preservation capabilities was developed. By designing an arc closed ball-valve, the failure in the pressure-maintenance seal was overcome by using a fully sealed ball-valve chamber that can withstand a pressure of 60 MPa. Using rubber tubes to hold cores and silica aeroge for thermal insulation, a composite coring inner barrel with thermal insulation function was designed, which allowed the coring tool to achieve the advantages of both pressure confinement and thermal insulation.The surface-set and impregnated composite diamond coring bit was optimized, thereby improving the coring bit footage. The CBM coring tool was applied to Well G-X20 for three times, obtaining a cumulative footage of 9.60 m, with a coring recovery rate of 94.48%, and a pressure maintenance rate up to 80%. The results showed that the proposed coring tool for CBM was very effective in pressure maintenance and gas preservation. Combined with sophisticated field construction technology, the coring tool can provide technical support for fine exploration and development of unconventional oil and gas resources such as coalbed methane and shale gas.
-
“三高”井试油压裂工艺与常规油井不同，施工过程中由于工况苛刻易导致井下复杂，前期使用“两阀一封”试油测试工艺时存在井下工具失效、中高密度钻井液在高温条件下长时间静置易老化并堵塞管柱和埋卡封隔器等问题，为保障施工安全，研制了适用于不同井况的“三阀一封”、“四阀一封”和“五阀一封”测试管柱。
新疆油田南缘西段深层高温高压油气井前期主要采用“三阀一封”的试油工艺，随着勘探评价逐步深入，地质条件更加复杂，必须经过压裂改造才能获得产能。2011年西湖1井压裂后RD（rupture disks）循环阀无法开启，压井困难。目前，“多阀一封”试油工艺存在封隔器失效、钢球堵塞管柱及射孔段下部替液不干净等问题[1-4]。压裂过程中泵压高，排量受限，改造不充分，因此，“多阀一封”试油工艺无法完全满足超深超高压井试油需求。为此，笔者在分析前期“三阀一封”试油工艺难点和需求的基础上，针对南缘西段高温高压低渗油井储层特点和施工作业难点，采取环空替入加重液降低施工套压和前置液顶替加重液防超压等技术措施，形成了“光油管”试油压裂一体化工艺，最大限度地实现丢枪后油管全通径，以满足压裂加砂改造需求[5-8]。
1. 试油压裂工艺难点与需求
新疆油田南缘西段高泉地区白垩系清水河组以南部物源为主，储层埋藏深，地层压力130～145 MPa，地层温度140～150 ℃，基质孔隙度1.2 %～16.5 %，基质渗透率0.01～0.20 mD，岩性复杂，非均质性强，天然裂缝不同程度发育[9-11]。试油压裂的工艺难点主要包括：1）储层环境复杂。随着新疆油田南缘勘探评价加快推进，储层温度压力逐年升高，新疆油田南缘储层压力相比塔里木库车山前高出近20 MPa，严重制约试油、改造和建产；清水河组储层弹性模量高，闭合应力高，水力裂缝缝窄，加砂压裂困难，且受井身结构限制，压裂施工泵压高。2）受井身结构限制。南缘西段油井以四开井身结构为主，ϕ139.7 mm油层尾管长700～1119 m，区块标准化井身结构如图1所示，油层尾管直径及长度限制了大通径油管下深，压裂施工排量受限，区块平均施工排量3.0～4.5 m3/min，泵压高达111～129 MPa，泵压超高，施工风险高。同时，高温下密度大于2.30 kg/L试油工作液的性能难以保障，易发生测试封隔器与测试阀堵塞、工具埋卡等井下复杂，小井眼中复杂处理难度大、风险高，在超高地层压力、超高地层破裂压力（破裂压力达大于160 MPa）等综合因素影响下，南缘西段试油、压裂改造面临极大难度与风险，亟需开展工艺优化，保障施工安全[11-13]。
2. 前期试油工艺认识
2.1 “三阀一封”试油工艺
新疆油田南缘西段高温高压油井试油改造以降低试油成本、缩短试油周期和保障施工安全为主，前期采用“三阀一封”射孔压裂试油工艺。管柱组合为ϕ114.3 mm油管×12.7 mm×715 m+ϕ114.3 mm油管×10.9 mm×4 600 m+ϕ88.9 mm油管×9.5 mm×200 m+ϕ73.0 mm油管×7.0 mm×955 m+2号RD循环阀+1号RD循环阀+RDS阀+RTTS封隔器+存储式压力计+ϕ73.0 mm×5.5 mm 油管4根+减震器+ϕ73.0 mm×5.5 mm 油管4根+减震器+机械丢枪接头+筛管+射孔枪组。
RDS阀、RD循环阀与RTTS封隔器内径均为38.0 mm，考虑缩径产生的节流效应，计算其在不同排量下的节流压差和施工泵压，结果如表1所示。由表1可以看出，在相同排量条件下，“三阀一封”试油管柱的施工泵压比光油管试油管柱高7.96～10.32 MPa，压裂过程中会出现排量受限、加砂难度大等问题。
表 1 不同试油管柱节流压差与施工泵压预测Table 1. Prediction of throttling differential pressure and pump pressure for different oil testing string排量/
（m3∙min−1）节流压差/
MPa“光油管”施工
泵压/MPa“三阀一封”管柱
施工泵压/MPa2.5 7.96 109.46 117.42 3.0 8.55 111.96 120.51 3.5 9.14 118.17 127.31 4.0 9.73 125.06 134.79 4.5 10.32 132.58 142.90 2.2 “三阀一封”试油工艺前期应用
西湖1井前期试油压裂采用“三阀一封”的射孔测试联作管柱，由于受压裂冲蚀、高密度压井液和高温沉淀的影响，RDS（rupture disks safety）阀无法开启，循环压井困难、封隔器起出困难。RDS阀的结构如图2所示。
排量4.5 m3/min、平均砂比15%、支撑剂视密度3350 kg/m3、支撑剂浓度240 kg/m3条件下，模拟计算RDS阀内部冲蚀云图如图3所示。由于RDS阀存在变径导致涡流，弹性爪根部易受冲蚀[14-16]，压裂5 h，冲蚀导致RDS阀壁厚减少达11.6 mm，存在冲蚀破损或断裂导致芯轴无法下行、球阀无法关闭、循环通道无法开启的风险。因此，“三阀一封”试油工艺的适应性较差，需设计适用性更强的试油工艺。
3. 高温高压试油压裂一体化设计
3.1 管柱设计
依据南缘西段的井身结构，将试油压裂管柱设计为ϕ114.3 mm×12.7 mm油管+ϕ114.3mm×10.9 mm油管+ϕ88.9 mm×9.5 mm油管+ϕ73.02mm×7.0 mm油管+存储式压力计+ϕ73.0 mm×5.5 mm 油管4根+减震器+ϕ73.02 mm×5.5 mm 油管4根+减震器+机械丢枪接头+筛管+射孔枪组，最大限度实现大通径，丢枪后油管全通径以适应加砂压裂改造需求。试油压裂管柱所用油管的参数见表2。
表 2 南缘西段试油管柱所用油管的参数Table 2. Tubing parameters used for oil testing string in the western section of the southern margin油管外径/
mm钢级 壁厚/
mm内径/
mm线质量/
（kg∙m−1）抗内压/
MPa抗外压/
MPa管体屈服强度/
kN段长/
m114.3 P110 12.70 88.90 32.14 147.5 149.8 3074 715 114.3 P110 10.92 92.46 28.13 126.8 131.1 2689 4600 88.9 P110 9.53 69.84 18.90 142.2 145.1 1800 200 73.0 P110 7.01 58.98 11.61 127.4 11.60 1103 955 3.2 三轴安全系数校核
针对南缘西段高温高压油井压裂、试油、关井等工况，采用Wellcat软件模拟计算带封隔器管柱与“光油管”管柱在相同工况条件下抗拉、抗压、抗外挤强度的三轴安全系数[17-18]，结果如图4所示。
![]()
图 4 不同排量下不同试油压裂管柱三轴安全系数Figure 4. Triaxial safety factor of different oil testing fracturing string under different displacement1）采用带封隔器管柱时，由于封隔综合效应导致附加应力，井口及封隔器上部安全系数低。同时，为确保油管柱及封隔器安全，环空补压需达到60 MPa，才能保证三轴安全系数大于1.50，现场实施保障难度大，并且使用带封隔器的管柱，封隔器与RDS阀、RD循环阀等井下工具会造成管柱缩径，使压裂及试油过程中存在冲蚀风险。
2）采用“光油管”管柱，相同工况条件下全井三轴安全系数大于2.00，相比于带封隔器管柱安全系数更高；若不加封隔器，则存在压裂过程中套管超压与试油作业时关井后套管超压的风险[19-21]。
3.3 压裂过程降套压设计
“光油管”试油压裂过程中，井口处套管是整个井筒的薄弱点，计算不同工况、不同环空液体密度下的套压（见表3）。油套环空为密度1.00 kg/L清水时，压裂过程中套压95.91 MPa，压裂安全余量为3.09 MPa（套管限压99 MPa）；油套环空为密度1.20 kg/L盐水时，压裂过程中套压83.08 MPa，压裂安全余量为15.92 MPa。由此可以看出，提高环空液体密度，可有效降低套压，保障压裂过程中井筒安全。综合考虑储层配伍性及成本控制，压裂前环空替入密度1.20 kg/L的KCl+NaCl复配盐水加重液，以提高井口限压。
表 3 不同工况下的套压Table 3. Casing pressure under different working conditions序号 工况 套压/
MPa悬挂器位置
压力/MPa油层中部
压力/MPa1 井筒试压
（回接套管抗内压强度80%）99.00 153.60 163.09 2 压裂
（环空液体密度1.00 kg/L）95.91 150.54 160.00 3 压裂
（环空液体密度1.20 kg/L）83.08 148.61 160.00 4 压裂
（环空液体密度1.30 kg/L）76.67 147.64 160.00 3.4 油层套管精细控压设计
利用Wellcat软件计算不同工况条件下油层套管的安全系数，考虑试油及生产过程中套管控压状况，油层套管抗外挤安全系数大于1.125，抗内压安全系数大于1.150，满足射孔、压裂、纯油关井等工况下的安全要求；同时，压裂前环空替入密度1.20 kg/L的盐水，纯油、纯气工况下套压最高控制在99 MPa，油层套管可满足排量3.5～4.5 m3/min的压裂要求。
3.5 油套管控压地面双流程控制设计
“光油管”工艺试油条件下油套连通，针对油层套管超压风险，优化设计定型了140 MPa油套管控压地面双流程，如图5所示。油管流程与套管流程分别在高压端并联、低压端并联，油气可通过油管、套管流程同时经除砂器、油嘴管汇、热交换器、分离器等装置进行生产作业，提高了生产效率，能够实现油套同时生产、套管应急泄压和正反压井，可通过地面设备保障试油全过程的井筒安全。
4. 现场应用
“光油管”试油压裂一体化技术先后在准噶尔盆地南缘西段应用了5井次，下面以高泉6井为例，介绍具体应用情况。高泉6井井储层埋深6530.00～6537.00 m，ϕ177.8 mm套管下深0～5560.00 m，ϕ139.7 mm套管下深5560.00～6758.27 m，地层压力144.26 MPa，破裂压力175.2 MPa，计算出A环空中为1.20 kg/L盐水时套压最高为99.00 MPa。采用ϕ114.3 mm油管+ϕ88.9 mm油管+ϕ73.0 mm油管+存储式压力计+丢枪射孔管柱进行压裂施工，优选射孔弹，增大射孔深度，降低破裂压力，管柱增加了丢枪装置，丢枪后实现管柱全通径。
高泉 6 井压裂前采用ϕ2.0 mm油嘴试产，油压24.3 MPa，最高日产油量4.68 m3。压裂前全井筒替入密度1.20 kg/L的复配盐水，前置液阶段采用密度1.20 kg/L盐水造缝，以降低井口破裂压力，顶替液采用密度1.20 kg/L的原液，以降低顶替阶段施工泵压。施工排量3.5～4.2 m3/min，泵注过程全程高压，施工压力118.0～129.0 MPa，压力高于125.0 MPa持续时间54 min，套管压力88.0～99.0 MPa，加入高强度陶粒55 m3，平均砂比14.06 %，停泵时油压97.8 MPa、套压99.0 MPa，如图6所示。压裂后期净压力由5.0 MPa升至16.0 MPa，套压升高11.0 MPa，达到限压（99.0 MPa），环空替入加重液与环空未替入加重液相比，实际套压降低12.8 MPa，有效保障了套管柱安全，顺利完成压裂施工。
压裂施工结束后，根据停泵压降曲线，确定停泵压力97.8 MPa，裂缝闭合时间42.7 min，压裂液效率43.6 %。拟合施工净压力，校正压裂模型，得到弹性模量20.8 GPa、泊松比0.24、储层最小水平主应力161.2 MPa，隔层最小水平主应力173.5 MPa，通过校正模型反演裂缝参数，得知形成分支裂缝2条，主裂缝半缝长226.50 m，缝高43.10 m，铺砂浓度4.76 kg/m2，压裂效果良好。停泵后，压力随时间下降加快，形成缝网范围大，与岩心地应力测试试验具备形成分支裂缝潜力的结论一致。压裂改造后，采用ϕ7.0 mm油嘴试产，油压46.32 MPa，日产油量126.81 m3，日产气量8300 m3。
5. 结论与认识
1）“光油管”试油压裂一体化工艺采取环空替入加重液降低压裂施工套压、前置液顶替加重液防超压等措施，突破了高温高压井必须采用“三阀一封”试油工艺的局限。
2）“光油管”试油压裂一体化工艺相比传统试油工艺，可有效降低试油成本，解决压裂泵压高、排量受限、测试阀冲蚀或超压失效等问题，为深层试油压裂测试创造有利条件。
3）“光油管”试油压裂一体化工艺的成功应用，为深层高闭合应力储层改造探索了新工艺和新思路，可为高温高压超深地层试油压裂提供借鉴。
-
![]()

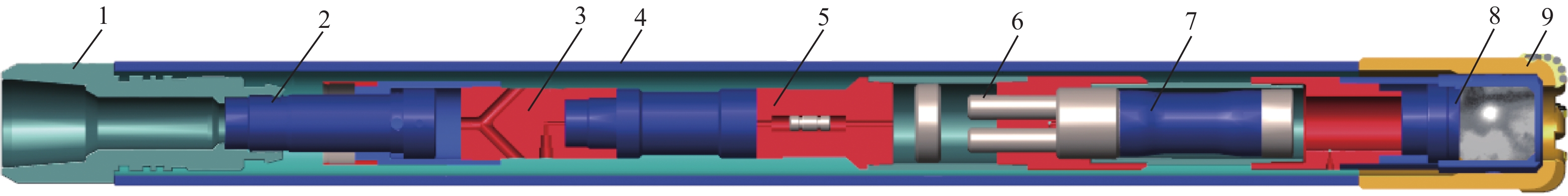

图 1 保温保压保形取心工具结构
1.转换接头；2.液压提升机构；3.分流接头；4.取心外筒；5.压力补偿总成；6.测量装置；7.保温保压保形取心内筒；8.球阀密封总成；9.取心钻头
Figure 1. Structure of coring tool with pressure maintenance, thermal insulation and shape preservation
![]()

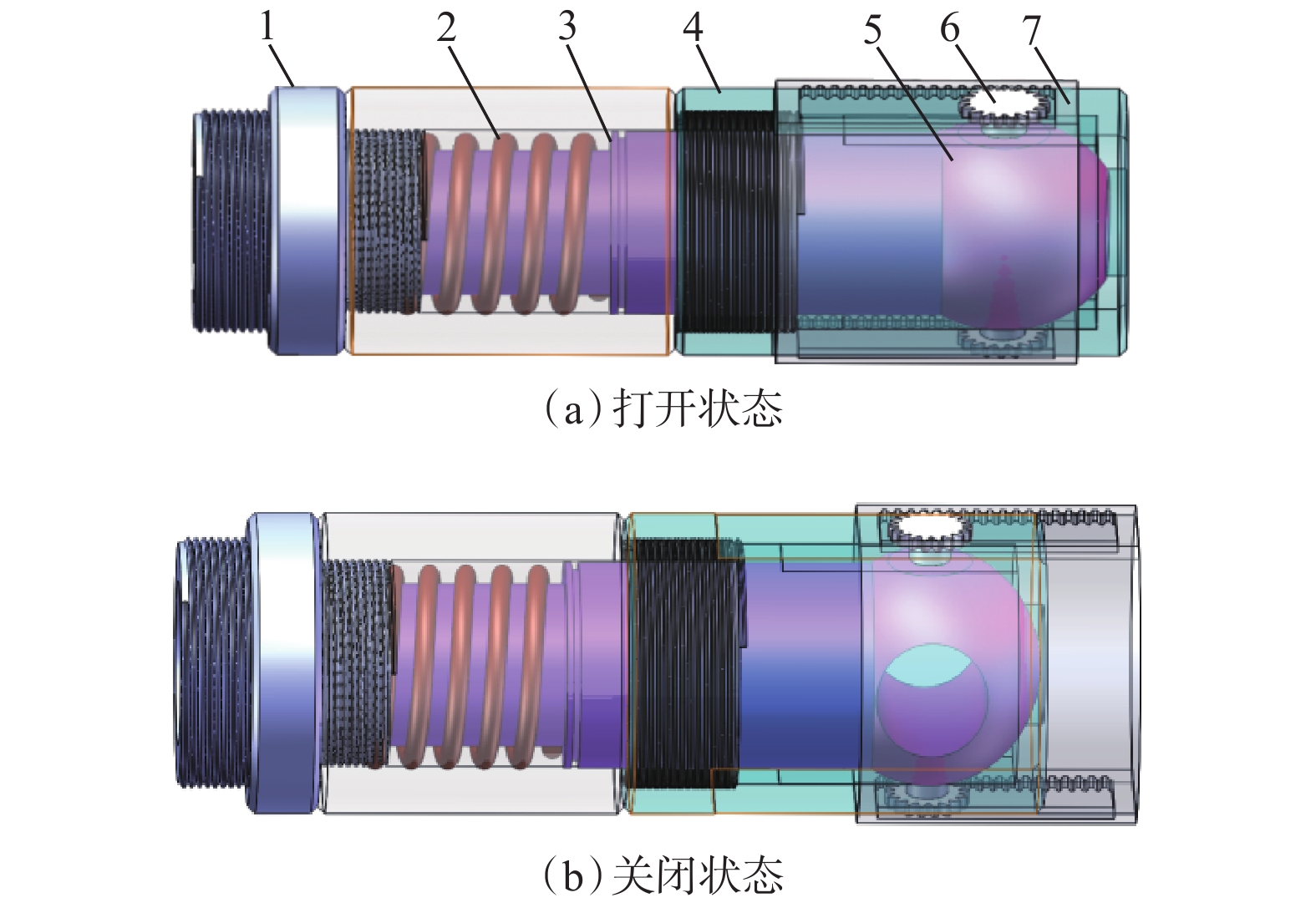

图 2 圆弧闭合球阀的不同工作状态
1.弹簧压头；2.复位弹簧；3.圆弧结构球座；4.球体仓；5.球体；6.转轴；7.带导向齿条的套筒
Figure 2. Different working states of arc closed ball-valve
![]()

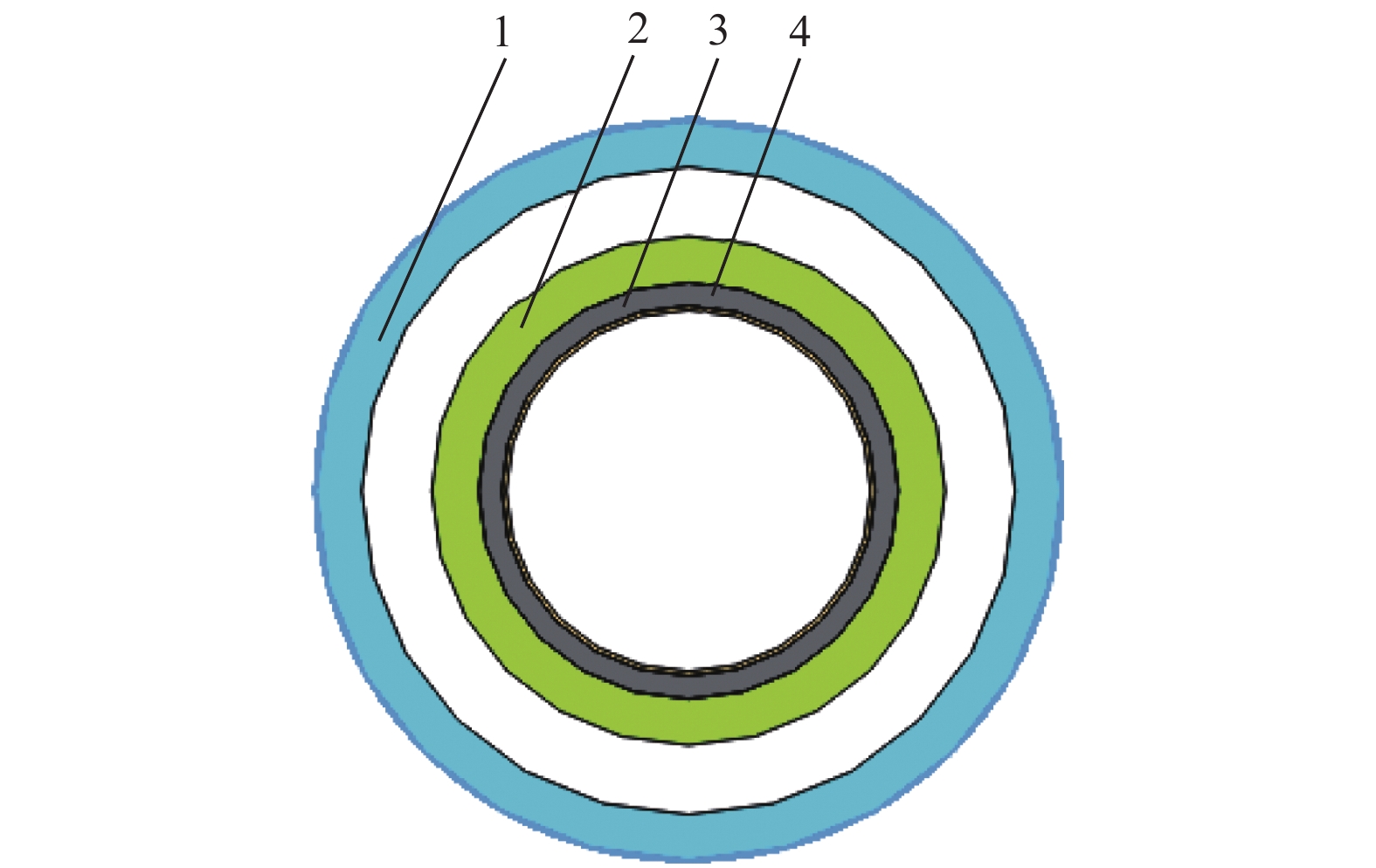

图 3 复合式煤层气保温取心内筒剖面
1.金属筒；2.二氧化硅气凝胶保温层；3.橡胶筒；4.随动保形胶膜
Figure 3. Profile of composite inner coring barrel for CBM with thermal insulation
![]()

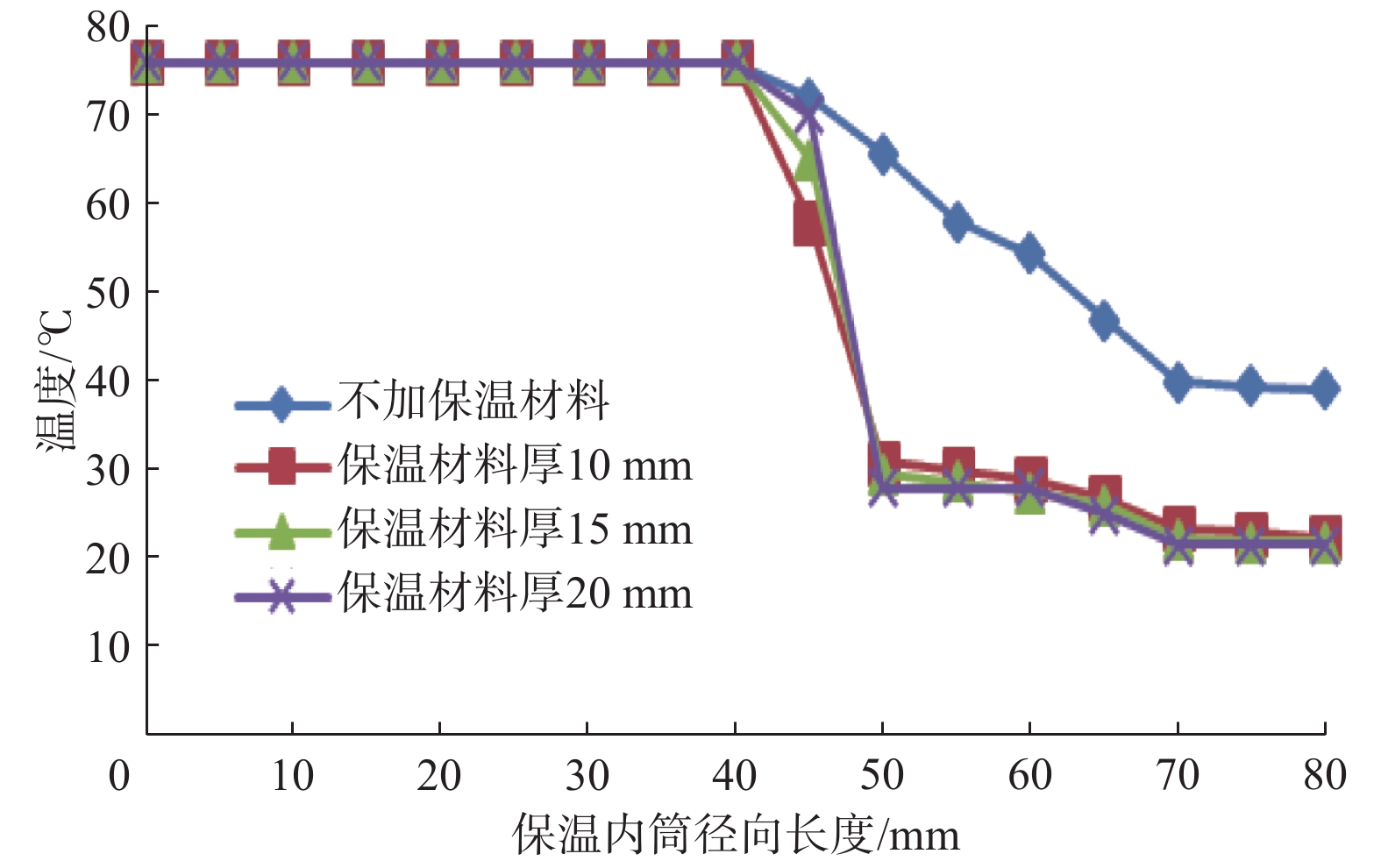

图 4 不同厚度保温层保温取心内筒的径向温度分布
Figure 4. Radial temperature distribution of inner barrel with different thermal insulation layer thickness
![]()
图 5 表镶、孕镶复合式金刚石取心钻头
Figure 5. Surface-set and impregnated composite diamond coring bit
表 1 岩心收获率和保压率
Table 1 Core recovery and pressure maintenance rate
筒次 取心井段/m 进尺/m 岩心长/m 收获率，% 静液柱压力/MPa 地面压力/MPa 保压率，% 1 2 474.07～2 477.27 3.20 3.10 96.88 29.98 24.31 81.08 2 2 477.27～2 480.57 3.30 3.05 92.42 30.01 25.83 86.07 3 2 480.57～2 483.67 3.10 2.92 94.19 30.05 24.10 80.20
下载: 导出CSV
-
[1] 闫霞,温声明,聂志宏,等. 影响煤层气开发效果的地质因素再认识[J]. 断块油气田,2020,27(3):375–380. YAN Xia, WEN Shengming, NIE Zhihong, et al. Re-recognition of geological factors affecting coalbed methane development effect[J]. Fault-Block Oil & Gas Field, 2020, 27(3): 375–380.
[2] 张健,汪志明,王开龙. 煤层几何参数和渗透率对水平井开采煤层气的影响[J]. 石油钻探技术,2009,37(4):80–83. ZHANG Jian, WANG Zhiming, WANG Kailong. Effects of coal bed geometric parameters and permeability on horizontal well production in coalbed methane reservoir[J]. Petroleum Drilling Techniques, 2009, 37(4): 80–83.
[3] 吴双,汤达祯,李松,等. 煤层气储层孔渗参数的应力响应特征[J]. 油气地质与采收率,2019,26(6):80–86. WU Shuang, TANG Dazhen, LI Song, et al. Stress response characteristics of porosity and permeability of coalbed methane reservoirs[J]. Petroleum Geology and Recovery Efficiency, 2019, 26(6): 80–86.
[4] 陈磊,田景春,文怀军,等. 柴达木盆地北缘鱼卡煤田侏罗系煤层气特征及含气性评价[J]. 石油实验地质,2019,41(2):215–221. CHEN Lei, TIAN Jingchun, WEN Huaijun, et al. Jurassic coal bed methane characteristics and gas-bearing property evaluation in Iqe Coalfield, northern Qaidam Basin[J]. Petroleum Geology & Experiment, 2019, 41(2): 215–221.
[5] 朱永宜. KZ型单动双管取心钻具的研制与应用[J]. 石油钻探技术,2006,34(3):19–23. doi: 10.3969/j.issn.1001-0890.2006.03.006 ZHU Yongyi. Development and application of KZ single rotary and double tube core barrel[J]. Petroleum Drilling Technology, 2006, 34(3): 19–23. doi: 10.3969/j.issn.1001-0890.2006.03.006
[6] 梁海明,裴学良,赵波. 页岩地层取心技术研究及现场应用[J]. 石油钻探技术,2016,44(1):39–43. LIANG Haiming, PEI Xueliang, ZHAO Bo. Coring techniques in shale formations and their field application[J]. Petroleum Drilling Techniques, 2016, 44(1): 39–43.
[7] 杨立文. 古巴Majaguillar稠油油藏大斜度井取心技术[J]. 石油机械,2017,45(9):53–56. YANG Liwen. The coring technique applied in high inclined well of heavy oil reservoir in Cuba Majaguillar Block[J]. China Petroleum Machinery, 2017, 45(9): 53–56.
[8] DICKENS G R, PAULL C K, WALLACE P. Direct measurement of in situ methane quantities in a large gas-hydrate reservoir[J]. Nature, 1997, 385(6615): 426–428. doi: 10.1038/385426a0
[9] 胡海良,唐海雄,罗俊丰,等. 深水天然气水合物钻井及取心技术[J]. 石油钻采工艺,2009,31(1):27–29. HU Hailiang, TANG Haixiong, LUO Junfeng, et al. Deepwater gas hydrates drilling and coring techniques[J]. Oil Drilling & Production Technology, 2009, 31(1): 27–29.
[10] 朱庆忠,苏雪峰,杨立文,等. GW-CP194-80M型煤层气双保压取心工具研制及现场试验[J]. 特种油气藏,2020,27(5):139–144. ZHU Qingzhong, SU Xuefeng, YANG Liwen, et al. Development and field test of GW-CP194-80M CBM dual pressure coring tool[J]. Special Oil & Gas Reservoirs, 2020, 27(5): 139–144.
[11] 杨立文,苏洋,罗军,等. GW-CP194-80A型保压取心工具的研制与应用[J]. 天然气工业,2020,40(4):91–96. YANG Liwen, SU Yang, LUO Jun, et al. Development and application of GW-CP194-80A pressure-maintaining coring tool[J]. Natural Gas Industry, 2020, 40(4): 91–96.
[12] 任红,裴学良,吴仲华,等. 天然气水合物保温保压取心工具研制及现场试验[J]. 石油钻探技术,2018,46(3):44–48. REN Hong, PEI Xueliang, WU Zhonghua, et al. Development and field tests of pressure-temperature preservation coring tools for gas hydrate[J]. Petroleum Drilling Techniques, 2018, 46(3): 44–48.
[13] 许俊良,薄万顺,朱杰然. 天然气水合物钻探取心关键技术研究进展[J]. 石油钻探技术,2008,36(5):32–36. XU Junliang, PU Wanshun, ZHU Jieran. Development of gas hydrate coring technology[J]. Petroleum Drilling Techniques, 2008, 36(5): 32–36.
[14] 王西贵,邹德永,杨立文,等. 深层超深层煤层气保压取心工具设计[J]. 石油机械,2020,48(1):40–45. WANG Xigui, ZOU Deyong, YANG Liwen, et al. Design of a pressure-preservation coring tool for deep and ultra-deep coal bed methane samples[J]. China Petroleum Machinery, 2020, 48(1): 40–45.
[15] 钱可贵,张金涛,安丰媛. 保压取心工具差动总成的改进[J]. 石油机械,2013,41(10):37–39. doi: 10.3969/j.issn.1001-4578.2013.10.010 QIAN Kegui, ZHANG Jintao, AN Fengyuan. Improvement of the differential assembly of pressure-keeping coring tool[J]. China Petroleum Machinery, 2013, 41(10): 37–39. doi: 10.3969/j.issn.1001-4578.2013.10.010
[16] 王西贵, 邹德永, 刘笑傲. 煤层气保压取心的圆弧闭合密封装置: CN2020206915772 [P]. 2020-12-01. WANG Xigui, ZOU Deyong, LIU Xiao’ao. Circular arc sealing device for pressure retaining coring of coalbed methane: CN2020206915772 [P]. 2020-12-01.
[17] 陈忠帅,吴仲华,司英晖. 石墨烯改性海绵取心工具研制与试验[J]. 石油钻探技术,2020,48(6):75–79. CHEN Zhongshuai, WU Zhonghua, SI Yinghui. Development and testing of a graphene- modified sponge coring tool[J]. Petroleum Drilling Techniques, 2020, 48(6): 75–79.
[18] 曹华庆,龙志平. 苏北盆地戴南组和阜宁组地层取心关键技术[J]. 石油钻探技术,2019,47(2):32–37. CAO Huaqing, LONG Zhiping. Key coring technologies for the Dainan Formation and Funing Formation in North Jiangsu Basin[J]. Petroleum Drilling Techniques, 2019, 47(2): 32–37.
[19] 苏洋. 松散地层密闭环保取心技术[J]. 石油钻采工艺,2019,41(5):592–596. SU Yang. Environmentally-friendly sealed coring technology for unconsolidated formations[J]. Oil Drilling & Production Technology, 2019, 41(5): 592–596.
-
