CBL/VDL测井是固井质量检测最主要和最经典的方法，分别利用套管波幅度和地层波幅度对水泥环第Ⅰ界面和第Ⅱ界面进行胶结评价。早期的套管井中声波测井的理论模拟为研究各影响因素提供了理论依据，K.M.Tubman等人^[1]建立柱状分层模型，采用在界面间增加流体环的方法模拟套管−水泥界面或水泥−地层界面胶结差的问题，建立了自由套管、第Ⅰ界面胶结差、第Ⅱ界面胶结差和胶结良好的4种经典套管井模型。董庆德等人^[2]定性分析了套管与地层之间的胶结状况对套管波形态和幅度的影响，通过分析发现水泥窜槽导致套管波幅度明显降低。陈德华等人^[3]给出了在水泥密度和套管尺寸变化时套管波幅度的变化。针对套管井多层结构的分波计算，Zhang Xiumei等人^[4]计算了套管井中套管模式波的频散曲线，分析了第Ⅰ界面和第Ⅱ界面不胶结时模式波频散曲线的变化特征，逐渐认识到套管井中测得的套管波可看做是沿着套管轴向传播的多个（纵向）模态的叠加。Wang Huan等人^[5]计算了套管井中模式波的频散曲线，提出了可以利用沿套管与地层之间水环传播的斯通利波评价固井质量。国内外学者的研究大多集中在水泥不同胶结状况对套管波响应特征的影响^[6–10]，但影响套管波幅度的因素除了水泥强度和界面的胶结质量^[11–12]，还受其他因素的影响，例如套管壁厚和水泥环厚度等也是重要的关键参数，但也容易被忽视。在自由套管状态下套管壁厚的变化对套管波幅度的影响很小，但在胶结水泥后，套管壁厚增厚，井内接收到套管波的幅度明显增大；在深层、超深层套管井中还经常遇到薄水泥环，水泥环厚度小于19.0 mm时套管波幅度或衰减需要校正^[10]，可见套管波幅度受多种因素的影响。基于此，笔者计算了套管模式波的频散、衰减及灵敏度曲线，分析了套管中模式波的响应特征，给出了不同胶结状态下套管壁厚及水泥环厚度变化引起套管波幅度变化的规律，揭示了CBL/VDL单极子声源激发的套管波衰减的主要影响因素，为下一步开展固井质量的精细评价提供了理论依据。

1.   套管井声场的理论计算方法

建立柱状分层模型表示套管井模型，以胶结良好模型为例，从内向外的介质分别是井内钻井液、套管、水泥环和无限大地层，套管与水泥环界面为第Ⅰ界面，水泥环与地层界面为第Ⅱ界面，介质边界的半径分别为r₀，r₁和r₂（见图1）。

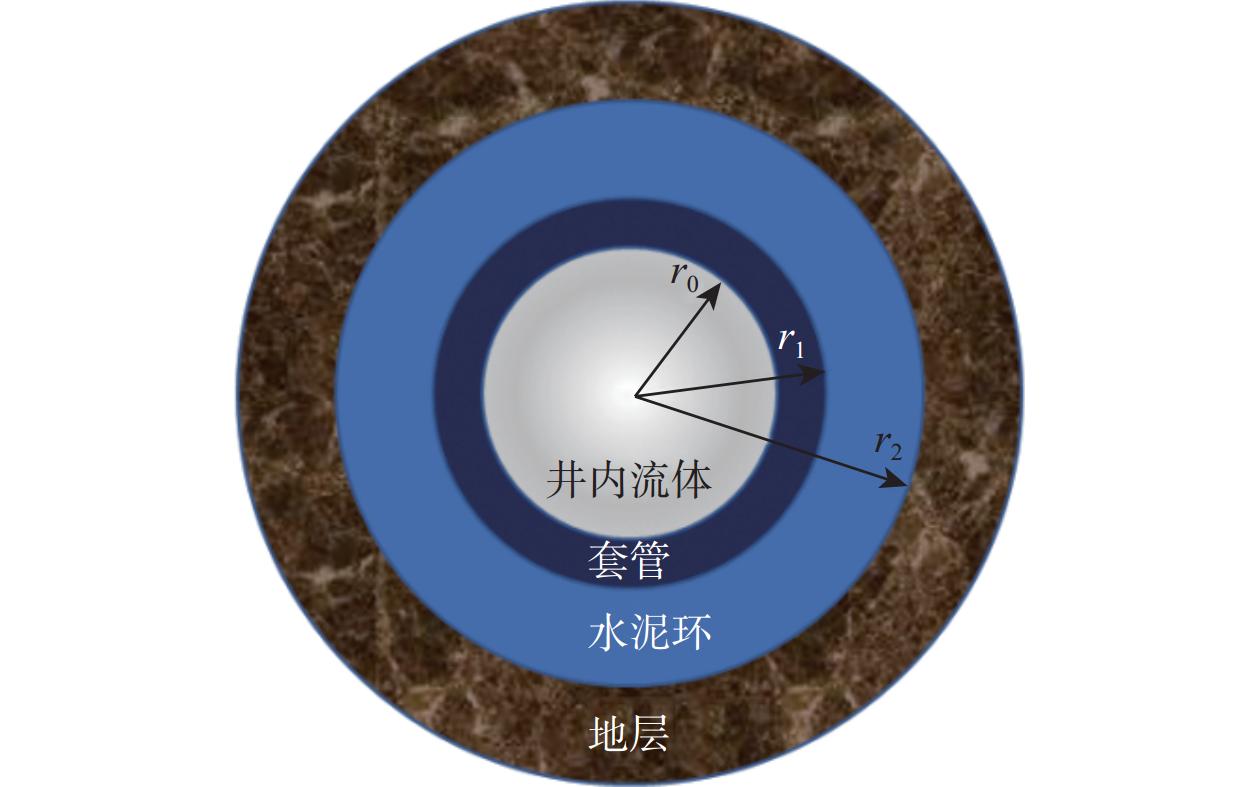

图  1  套管井模型

Figure  1.  Cased well model

下载: 全尺寸图片 幻灯片

根据经典弹性波动理论，在柱坐标系中可以求解胶结良好模型中固体介质纵波（P）、横波（SH、SV）的位移势函数，其可以表示为：

式中：${\varPhi }_{{\mathrm{P}}}{，\varPhi }_{{\mathrm{SH}}}$和${\varPhi }_{{\mathrm{SV}}}$分别为纵波、SH横波和SV横波的位移势函数；r，z分别为套管井的径向和轴向位置，m；k为轴向波数，m⁻¹； ω为角频率，rad/s；t为时间，s；I_n，K_n分别为第一类和第二类n阶贝塞尔函数；下标n表示环向方位序数，CBL（cement bond log）测井的声源是单极子声源，n=0；A_m，C_m和E_m为介质中从外向内传播声波的振幅系数，最外侧地层中这3个振幅系数均为0；B_m，D_m和F_m为介质中从内向外传播声波的振幅系数；下标m为套管井模型介质层数；p和s分别称为纵波和横波的径向波数，m⁻¹；k_P，k_S分别为纵波和横波波数，cm⁻¹；v_P，v_S分别为介质纵波和横波的速度，m/s。

利用位移势函数可以计算弹性介质中的位移与应力分量，得到位移−应力矢量S的方程：

式中：${u}_{r},{u}_{\theta },{u}_{z}$分别为径向、环向和轴向的位移，m；$\sigma_{rr}，\sigma_{r\theta}和\sigma_{rz}$分别是径向正应力和2个切向应力，Pa；T(r)为6×6系数矩阵。

当相邻介质都为固体介质时，为固−固界面，界面处的位移和应力分量连续；当相邻介质分别为固体和液体时，为固−液界面，流体介质中的切应力为0。由此，可得到胶结良好模型的边界条件：

式中：S_fl，S_ca，S_ce和S_fo分别为流体、套管和地层界面处的位移和应力矢量矩阵。

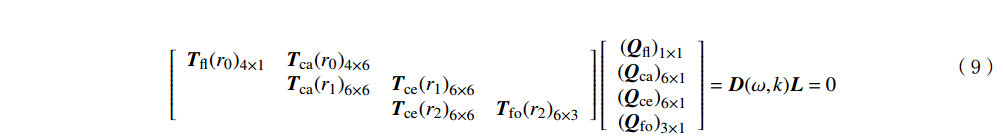

将套管井模型各个界面的边界条件联合起来有2种方法，一种是传播矩阵，另一种是全局矩阵法。本文采用全局矩阵法，得到了关于各层介质振幅系数Q的方程：

式中：T_fl，T_ca，T_ce和T_fo分别为井内流体、套管、水泥环和地层的系数矩阵；L为套管井模型各层介质振幅系数组成的列向量。

当系数矩阵行列式$\mathrm{det}(\boldsymbol{D}(\omega ,k))=0$时，可得到套管井中所有模式波的频散曲线；将求解得到的（ω，k）代入式（9），求解齐次方程组，得到各层介质中的振幅系数；利用振幅系数及对应的（ω，k），可以计算各层介质的径向和轴向位移，即为该模式波的波结构。

考虑声源的存在，套管井模型的位移−应力求解方程为：

式中， M为与声源辐射的直达波有关的项，其中第一项和第二项为声源辐射声波在井壁处产生的径向位移（u_f）与正应力（σ_rrf），其他项均为0。第一项和第二项的表达式为：

式中，f为流体的径向波数，m⁻¹。

求解式（10），得到各层介质的振幅系数，其中第一项为井筒内流体的响应函数A'_n。

利用实轴积分方法，计算井内接收的声压波形：

式中：p_wave为声压，Pa；N(ω)为高斯声源函数。

2.   不同参数条件下套管波响应的计算结果分析

理论计算时套管井模型的声学参数如表1所示，具体数值在分析水泥密度、纵横波速度及地层纵波速度等变化对套管波的影响时会有微调。

表  1  套管井模型中各层介质的声学参数

Table  1.  Acoustic parameters of each layer medium in cased well model

介质	纵波速度/（m·s−1）	横波速度/（m·s−1）	密度/（kg·m−3）
钻井液/水	1 500		1 000
套管	5 959	3 229	7 800
水泥Ⅰ	2 714	1 503	1 300
水泥Ⅱ	2 828	1 729	1 900
地层	3 500	2 000	2 500

下载: 导出CSV

| 显示表格

2.1   套管波的频散和衰减特征

居中的单极子声源在环向胶结均匀的套管井模型中激发的声场是轴对称声场，对于多层结构的套管井，套管中激发的导波是轴对称的纵向模态，质点的振动包括轴向和径向2个方向。套管外径分别为139.7 mm和177.8 mm，水泥环厚度均为20.0 mm，求解式（9）系数矩阵行列式为0的方程，可得到套管模式波的相速度和衰减曲线，如图2所示。从图2可见，随着频率升高，纵向模态的高阶模式会逐渐出现，频率从低到高出现的模态分别设为V（0,1）、V （0,2）、V （0,3）和V （0,4），0代表套管周向阶数为0，整个环向上的声场分布是一致的；1～4分别代表纵向模态的阶数。随着套管外径从177.8 mm减小至139.7 mm，模式波的频散曲线向高频方向偏移，低频段出现模式波的阶数会减少。对于同一外径套管井模型，随着套管壁厚增厚，同一模式的频散曲线也稍稍向高频偏移，但自由套管状态下套管壁厚引起相速度和衰减的变化很小。对于自由套管模型，从模式波的衰减曲线可见，在相速度变化较快的频段，频散引起的耗散衰减较高，但套管波传播引起的泄漏衰减很低。

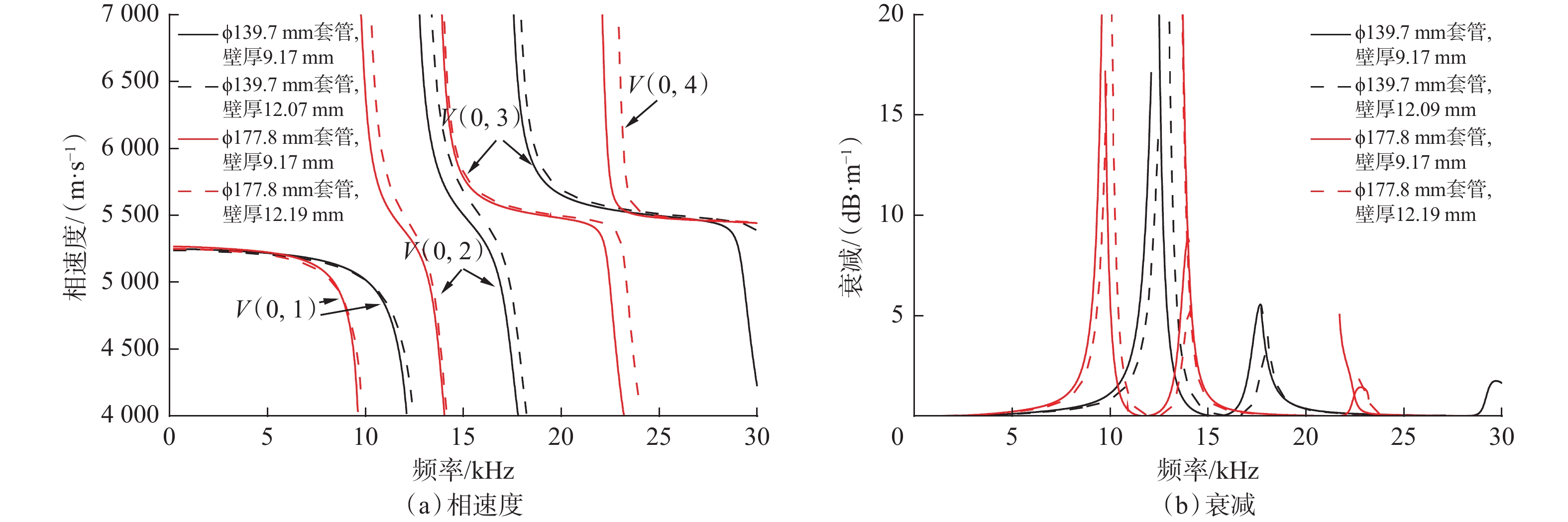

图  2  自由套管中套管模式波的相速度和衰减曲线

Figure  2.  Phase velocity and attenuation curves of casing mode wave in free-standing casing

下载: 全尺寸图片 幻灯片

套管后胶结水泥时会明显改变套管波的频散和衰减特征，图3和图4分别为套后耦合1.30 kg/L低密度水泥和1.90 kg/L常规水泥后模式波的相速度和衰减曲线。从图3和图4可以看出，当套管后胶结了水泥时，不同壁厚套管模式波的衰减差异明显增大，壁厚较厚套管模式波的衰减明显降低；随着水泥声阻抗增大，这种变化趋势更加明显。

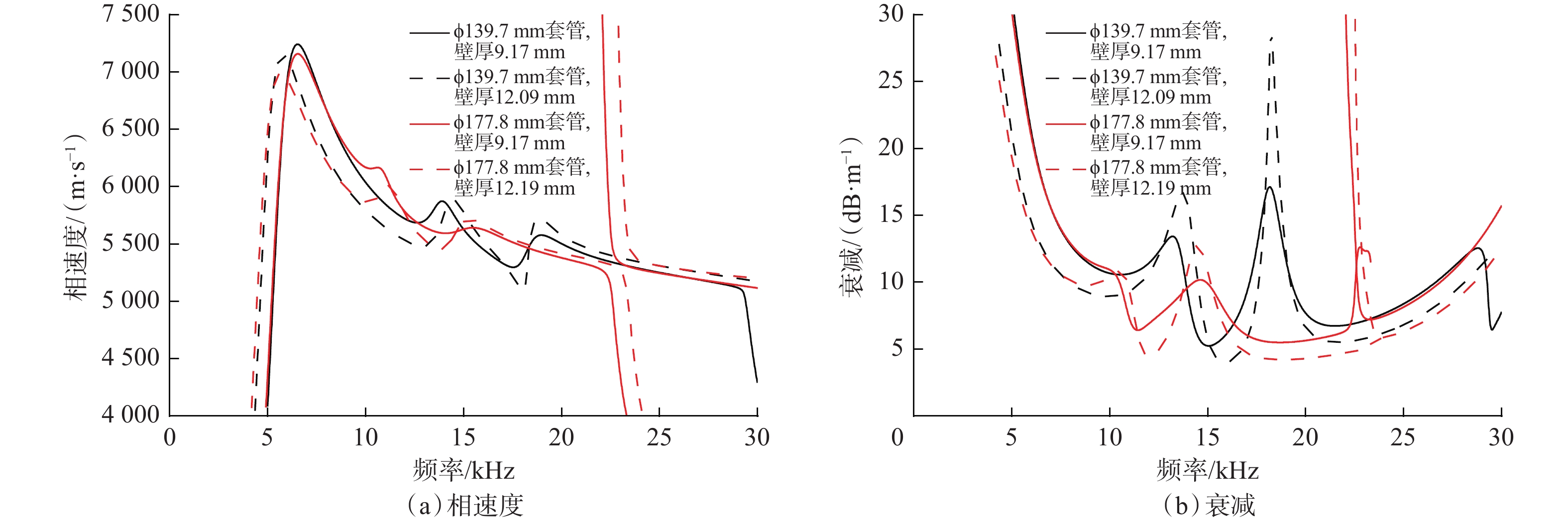

图  3  套后耦合密度1.30 kg/L水泥时套管模式波的相速度和衰减曲线

Figure  3.  Phase velocity and attenuation curves of casing mode wave when the casing coupled with cement of density 1.30 kg/L

下载: 全尺寸图片 幻灯片

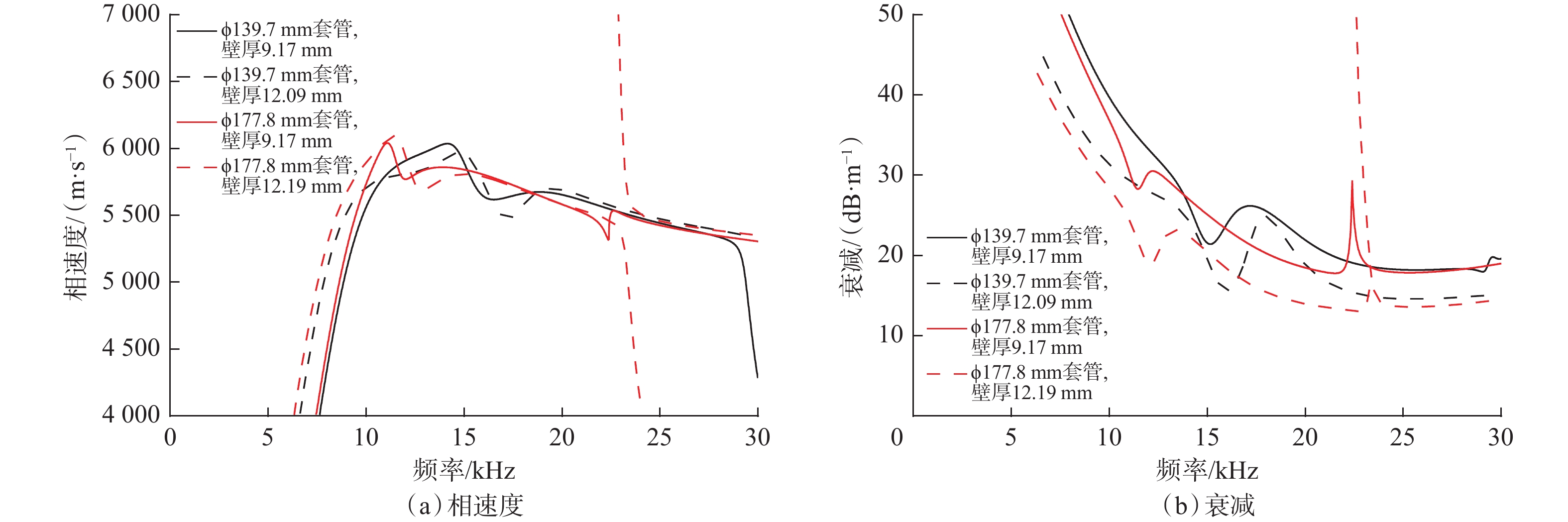

图  4  套后耦合密度1.90 kg/L水泥时套管模式波的相速度和衰减曲线

Figure  4.  Phase velocity and attenuation curves of casing mode wave when the casing coupled with cement of density 1.90 kg/L

下载: 全尺寸图片 幻灯片

井孔中接收套管波的波形更直观地展现了套管壁厚对套管波幅度的影响，图5为4种套管条件下井孔中接收的全波波形，套管外径均为177.8 mm，可明显看到，随着套管壁厚增厚，在自由套管状态下套管波幅度的变化很小，这与图2显示的自由套管状态下套管波的衰减对壁厚变化不敏感一致；但套后胶结了水泥时，套管波幅度随着套管壁厚增厚明显增大，与图3和图4中套管波衰减降低的变化规律一致。由此可见，壁厚较厚套管在胶结水泥后，套管中的声波能量会向套管内壁集中，使井内接收到套管波的幅度明显增大，套管外壁的声耦合减弱。另外，随着套管壁厚增厚，到时稍有提前，这与此计算主频下群速度稍有增大和套管壁厚增厚导致的套管内径减小有关。

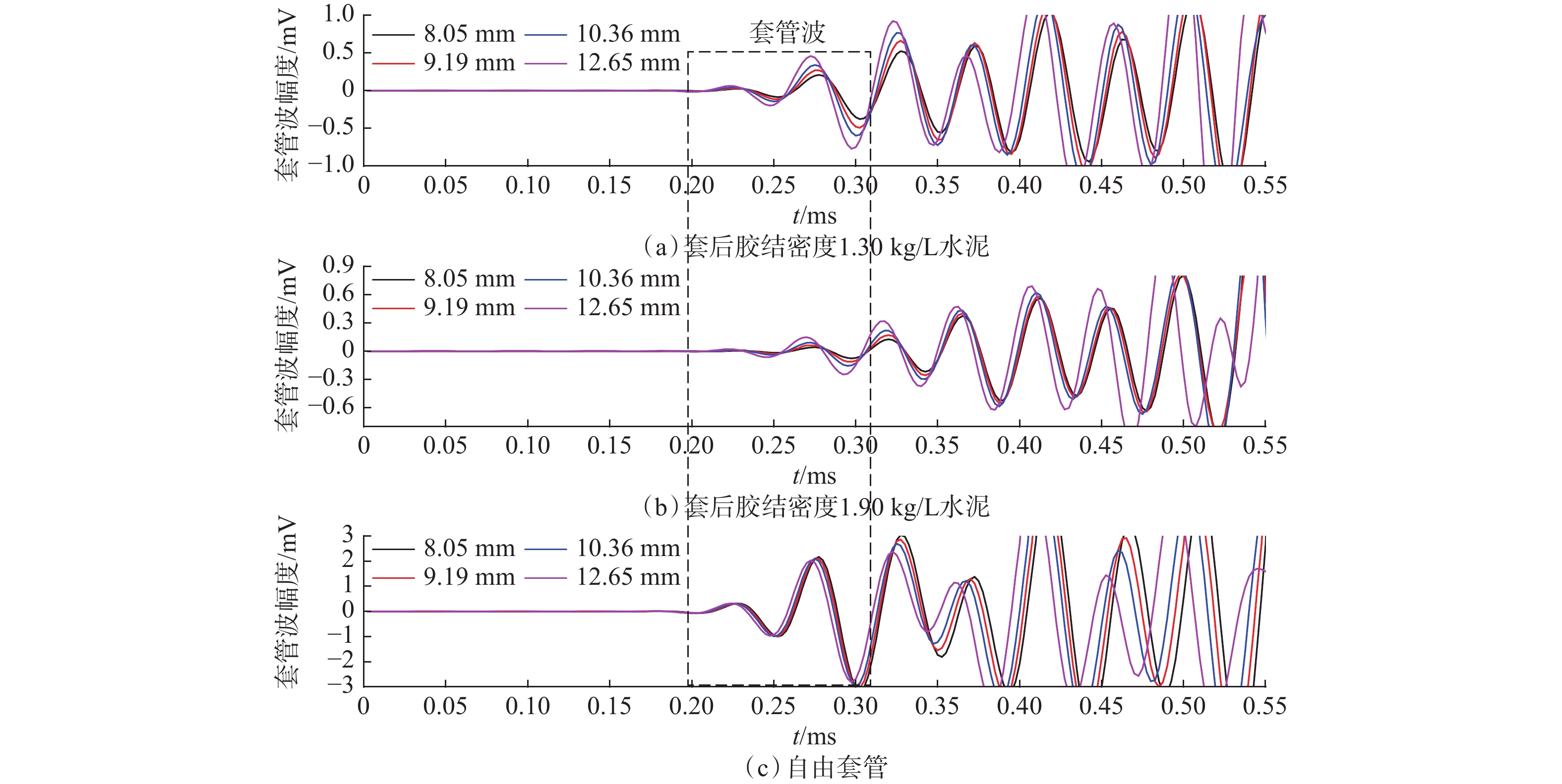

图  5  套管不同壁厚下套管波的幅度变化特征

Figure  5.  Variation of the casing wave amplitude with different wall thickness of casing

下载: 全尺寸图片 幻灯片

2.2   频散和衰减对套管和水泥各参数灵敏度的分析

套管波幅度或衰减作为评价固井质量的关键参数，除了受水泥胶结状况的影响外，对套管壁厚、水泥强度及水泥环厚度等均比较敏感，图6给出了套管波衰减对钻井液、套管及水泥等参数的灵敏度，水泥密度为1.30 kg/L。由图6（a）可知，井内钻井液声学参数对套管波衰减的影响较小。套管波的衰减更多依赖水泥环的横波速度，其次是水泥密度，见图6（b），可见在套管和水泥环界面能量的传递主要通过剪切耦合传递到水泥环和地层中，水泥的剪切模量越大，衰减越大。由图6（c）可知，套管材质的纵横波速度和密度对套管波衰减的影响也较大，但套管材质的纵横波速度和密度越大衰减越小。图6（d）所示套管和水泥环厚度发生变化时套管波衰减的灵敏度，在套管内径变大时，套管壁厚变小，灵敏度值是正值，说明套管管壁变薄套管波衰减增大；外径变大套管壁厚增厚，衰减减小，这与图3和图5的计算结果一致；特别是衰减对水泥环厚度的灵敏度也较高，随着水泥环厚度（水泥环外径）增大，衰减减小。

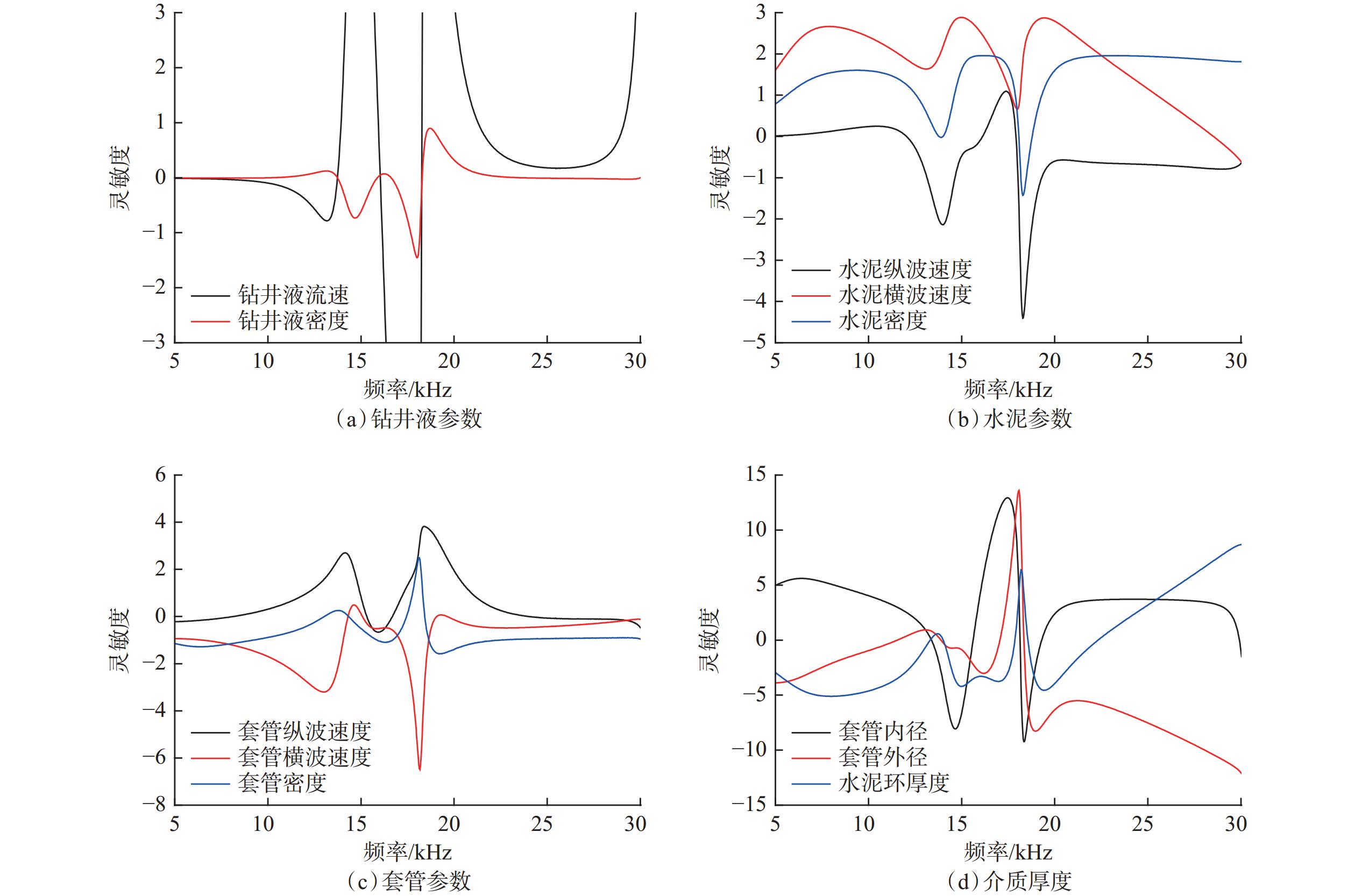

图  6  套管波衰减对钻井液、套管和水泥环参数的灵敏度

Figure  6.  Sensitivity of the casing wave attenuation to the parameters of drilling fluid, casing, and cement sheath

下载: 全尺寸图片 幻灯片

2.3   水泥环厚度对套管波的影响

从图6（d）可以看出，水泥环厚度对套管波的相速度和衰减影响也较大，这在几何声学上很难解释。G. H. Pardue等人^[13]采用试验方法研究了水泥环厚度变化时套管模式波的衰减α，石油天然气行业标准《固井质量评价方法》（SY/T 6592—2016）^[14]采用其试验结果，建立了套管波衰减的校正公式：

式中：$\alpha\mathrm{_c}$为校正后的衰减值；$\alpha$为校正前的衰减值，d为水泥环厚度。

根据式（13）可知，水泥环厚度越小，校正后的衰减越大，即水泥环厚度变薄，会使测得套管波的幅度偏高^[15]，这与图6（d）的灵敏度计算结果不符。为了考察水泥环厚度对套管模式波幅度的影响，利用式（12）计算了水泥环第Ⅰ界面和第Ⅱ界面均胶结良好状态下套管波随着水泥环厚度变化的规律，结果如图7所示。从图7可以看出，套管外径139.7 mm保持不变，随着水泥环厚度从20.0 mm逐渐变为0，套管波幅度逐渐减小，即同样的胶结状况下，水泥环厚度较薄时测得套管波的幅度较低，因此当水泥环厚度校正为常规的19.0 mm时，套管波幅度会增大，这与图6（d）的计算结果一致。

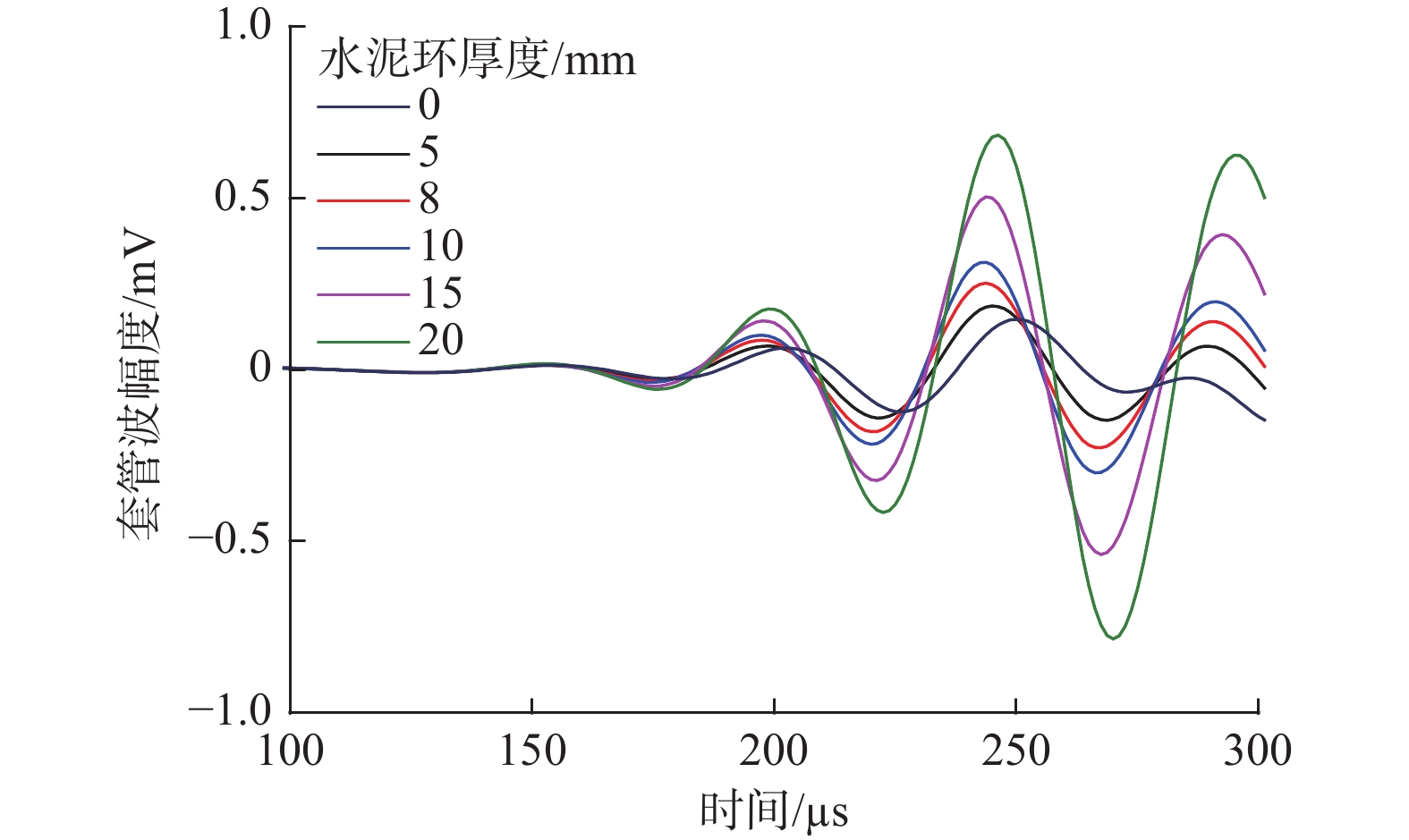

图  7  水泥环厚度变化时套管波的响应特征

Figure  7.  Response characteristics of the casing wave with changes of cement sheath thicknesses

下载: 全尺寸图片 幻灯片

不同胶结状况下水泥环厚度变化时套管波相对幅度的变化趋势如图8所示。从图8可以看出，水泥胶结良好时，随着水泥环厚度变薄，套管波相对幅度逐渐降低；在速度较低的泥岩地层，若胶结较差（水泥环第Ⅰ界面有1.0 mm的流体环），随着水泥环厚度变薄，套管波相对幅度会出现先减小后增大的趋势；对于常规储层，地层速度越高，水泥环厚度变化引起套管波相对幅度的变化越大，基本随水泥环厚度变薄逐渐减小。图8展示的套管波幅度复杂的变化趋势，揭示了沿着套管传播的模式波（见图9），一边沿着套管传播，一边向其两侧介质泄漏声波能量^[16–17]，向水泥环和地层中泄漏的声波能量与界面的胶结情况、水泥环与地层声学性质及水泥环厚度等均有关系^[18–19]，在低速地层中，水泥环厚度变薄更有利于套管波泄漏能量，使衰减增大，幅度降低。

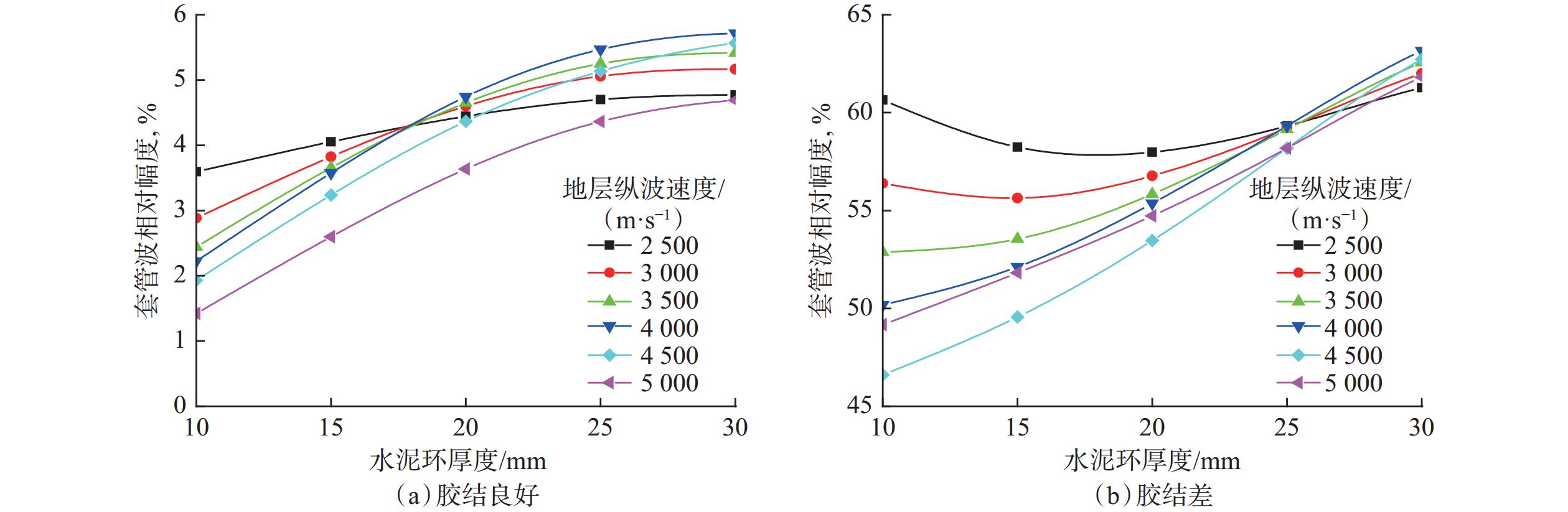

图  8  不同胶结状况不同岩性地层套管波幅度随水泥环厚度变化的响应特征

Figure  8.  Response characteristics of casing wave amplitude with changes of cement sheath thicknesses under different cementation conditions and different lithology formations

下载: 全尺寸图片 幻灯片

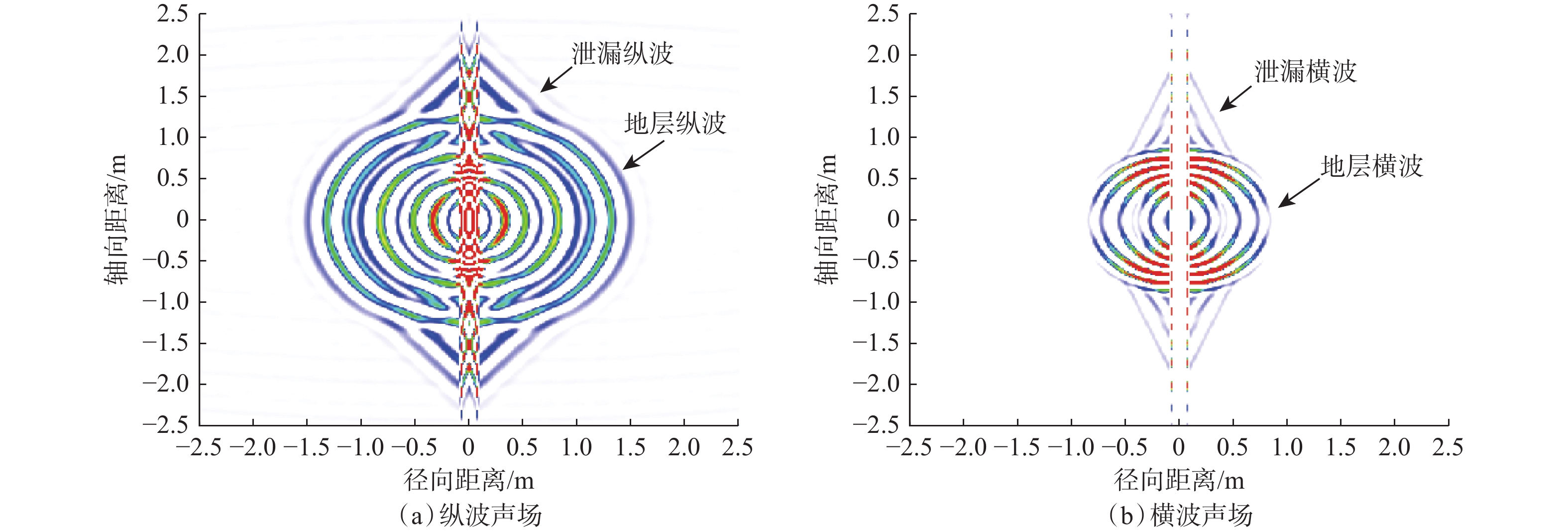

图  9  井孔内外纵横波声场快照

Figure  9.  Snapshots of shear wave and compressional wave fields around borehole

下载: 全尺寸图片 幻灯片

3.   结论与建议

1）影响套管波幅度的因素很多，但套管波幅度的高低主要取决于套后介质的横波速度，套管波衰减对水泥环横波速度的灵敏度明显高于纵波。随着横波速度增大，套管波衰减增大幅度减小；随着水泥环纵波速度增大，套管波幅度会稍有增大。

2）自由套管状态下，随着套管壁厚增大，套管波幅度基本不变，但套后胶结水泥时，随着套管壁厚增大，套管波能量会向套管内壁集中，使井内接收到套管波的幅度明显增大，且套后胶结水泥的阻抗越大，套管波幅度增大越明显。因此，现场应用时需要针对不同壁厚的套管，建立不同的固井质量解释图版。

3）套管波在沿着套管传播时还会向地层中泄漏声波能量，水泥环厚度及地层岩性变化均会导致能量的泄漏速度发生变化。因此，利用套管波幅度或衰减值校正水泥环厚度时，需要考虑岩性的影响。
