CCUS地质封存井筒完整性研究进展及发展建议

郭少坤; 李军; 连威; 曹伟

doi:10.11911/syztjs.2024124

CCUS地质封存井筒完整性研究进展及发展建议

郭少坤^1,,
李军^{1, 2},
连威²,
曹伟³

1.
中国石油大学（北京）石油工程学院，北京102249
2.
中国石油大学（北京）克拉玛依校区石油学院，新疆克拉玛依834099
3.
四川宝石花鑫盛油气运营服务有限公司，四川成都610055

基金项目: 中国石油科技创新基金研究项目“二氧化碳利用与封存井筒完整性失效评价及控制方法”（编号：2022DQ02-0605）、国家自然科学基金青年科学基金项目“页岩气井多级压裂诱发断层滑移量化计算模型与套管变形控制方法研究”（编号：52204018）、国家自然科学基金联合基金项目“金属封隔层井下原位生成机理与控制方法研究”（编号：U23B2081）和新疆维吾尔自治区“一事一议”引进战略人才项目（编号：XQZX20240054）联合资助。

详细信息

作者简介:
郭少坤（1999—），男，河南安阳人，2022年毕业于长江大学石油工程专业，在读博士研究生，主要从事油气井力学与控制工程方面的研究。E-mail：guoshaokun2023@163.com

中图分类号: X701；TE357
计量
- 文章访问数: 248
- HTML全文浏览量: 87
- PDF下载量: 118
出版历程
- 收稿日期: 2023-07-14
- 修回日期: 2024-11-14
- 录用日期: 2024-11-23
- 网络出版日期: 2024-11-25
- 刊出日期: 2025-02-27

Research Progress and Development Suggestions on Wellbore Integrity forCCUS Geological Storage

GUO Shaokun^1,,
LI Jun^{1, 2},
LIAN Wei²,
CAO Wei³

1.
China University of Petroleum(Beijing), Beijing, 102249, China
2.
College of Petroleum, China University of Petroleum-Beijing at Karamay, Karamay, Xinjiang, 834099, China
3.
Sichuan Baoshihua Xinsheng Oil & Gas Operation Service Co., Ltd., Chengdu, Sichuan, 610055, China

摘要

摘要:
CO₂地质利用与封存的实施过程中气体泄漏与逃逸问题不仅影响工程效果，还会威胁人员和环境安全。井筒是CO₂泄漏的高风险途径，井筒完整性对保障CO₂长期稳定封存意义重大。针对CO₂地质封存中井筒密封失效可能引发的气体泄漏问题，在总结国内外相关研究成果的基础上，分析了CO₂注入和封存条件下井筒完整性失效机理与影响因素，讨论了不同封存地质体条件下可能出现的井筒完整性问题。基于国内CO₂地质封存技术现状，提出了井筒完整性技术对策及建议：优化设计水泥浆体系与施工参数，优选封存地层与管柱材料，加强CO₂泄漏监测技术研究，将预防措施与应对手段相结合，形成完整的技术体系。
- CCUS /
- 二氧化碳 /
- 井筒完整性 /
- 地质封存 /
- 泄漏
Abstract:
The gas leakage and escape during the implementation of CO₂ geological utilization and storage will affect the engineering effect and threaten the safety of personnel and the environment. Wellbore is a high-risk pathway for CO₂ leakage, and wellbore integrity is of great significance to ensure the long-term stability of CO2 storage. To address the issue of gas leakage caused by wellbore sealing failure in CO₂ geological storage, the failure mechanism and influencing factors of wellbore integrity under CO₂ injection and storage conditions were analyzed based on the summary of relevant research results in China and abroad, and the wellbore integrity problems that may occur under different geological storage conditions were discussed. According to the current status of Chinese CO₂ geological storage technology, countermeasures and suggestions for wellbore integrity were given, including optimizing the design of the cement slurry system and construction parameters, selecting storage formation and pipe string materials, strengthening the research on CO₂ leakage monitoring technologies, combining preventive measures with response measures, and developing a complete technical system.
- carbon capture, utilization and storage /
- carbon dioxide /
- wellbore integrity /
- geological storage /
- leakage

HTML全文

具有低渗透、非均质和各向异性特征的复杂油气藏逐渐成为油气勘探开发的重点，无论从储层评价还是钻井工程来看，对近钻头地质导向系统均有迫切需求^[1–2]。目前，近钻头伽马成像测井已成为国外随钻地质导向作业的常用技术，在钻井过程中首先利用安装在钻铤侧面的单个或多个伽马探测器、定向探测地层中某一扇区内总的自然伽马射线强度，然后随着井下钻具旋转动态扫描获取全井眼不同方位扇区地层的伽马成像图，最后根据成像信息来估算地层与井眼的变化趋势，据此调整钻头前进方向，以实现地质导向作业^[3–5]。D. C. Minette^[6]最早介绍了方位伽马测井，在LWD仪器随钻头旋转过程中，将测量的伽马强度分组到相应的各个扇区，得到各个扇区的伽马测量值；后来，R. L. Spross^[7]根据仪器与井壁的环空间隙对钻进中各个方位的采样数据进行了加权，得到了各个扇区的伽马计数，实现了扇区伽马成像；M. Bittar等人^[8]在扇区伽马成像测井中引入了“成像深度”的概念，以精确计算地层倾角，并准确进行地质导向作业；K. McKinny等人^[9]介绍了正弦曲线自动拾取方法，并采用蒙特卡罗模拟和相关数学方法，进行了成像计算倾角的误差分析；袁超等人^[10]进行了扇区伽马成像正演模拟，分析了井眼条件对方位伽马成像的影响；Wang Jiaxin等人^[11]采用平均值拟合法实现了正弦曲线的自动拾取，利用蒙特卡罗模拟分析了地层密度、井筒环境、钻井液密度和仪器偏心等因素对成像深度的影响，并给出了计算倾角的方法。

地质导向作业中，倾斜地层界面在近钻头伽马成像图中呈现出正弦曲线特征，提取该曲线的特征参数，可以分析地层走向和井眼轨迹。但是，现有随钻测井数据遥测系统的传输能力有限，无法将大量的扇区伽马成像数据实时上传至地面测控系统，因而不能及时地指导司钻进行井眼轨迹调整，给钻井作业带来了风险。近年来，大规模集成器件（如数字信号处理器DSP）在随钻测井仪器中得到了广泛应用，可以实现对井下复杂情况的控制，并且具有较强的计算处理能力^[12–13]。其中，DSP中实时多扇区伽马测量值拟合是近钻头伽马成像测井仪器的关键技术之一。为了满足现场实时获取伽马成像图的迫切需求，笔者提出了一种基于扇区伽马成像的快速正弦曲线拟合方法，并将其应用于近钻头伽马成像测井中井下固件算法的设计，以解决成像数据与传输速率不匹配的问题；在此基础上，试验研究了用标准岩样构造分层倾斜地层模拟井眼采集的伽马数据，反演得到8扇区伽马成像图，并验证了快速正弦曲线拟合方法的可行性和准确性。

1. 倾斜界面近钻头伽马成像特征

为分析倾斜界面近钻头伽马成像特征，建立了充满液体井眼倾斜界面地层模型，如图1所示。模型中，地层界面与井眼轴线的夹角为α，井眼直径R为215.9 mm，井眼内充满淡水；钻头附近，钻铤外径r_o为172.0 mm，钻铤侧面开槽放置1个伽马探测器，钻铤水眼中充满淡水，水眼直径r_i为57.0 mm；上部地层为低放射性的纯砂岩目的层，放射性强度为0；下部地层为高放射性的泥岩地层。模拟计算时，使近钻头伽马成像测井仪器旋转，从上部低放射性砂岩层穿过下部高放射性泥岩，记录伽马探测器在8或16个方位的伽马计数率，并采用样条插值方法获取全井眼8扇区或16扇区伽马成像图。

图 1 充满液体井眼倾斜界面地层模型

Figure 1. Inclined interface stratigraphic model with liquid-filled wellbore

下载: 全尺寸图片幻灯片

近钻头伽马成像测井仪器从上部低放射性目的层穿过倾斜界面进入高放射性泥岩层，利用蒙特卡罗方法模拟获取了8扇区伽马成像图（见图2）。

图 2 倾斜界面近钻头8扇区伽马成像图

Figure 2. Inclined interface near-bit 8-sector gamma image

下载: 全尺寸图片幻灯片

从图2可以看出，当近钻头伽马成像测井仪器随着钻进方向测量时，伽马探测器在井眼内逐渐从顶部靠近地层边界，在方位角0°处首先探测到高放射性泥岩层；当该仪器随着钻进继续前移，其他方位开始探测到高放射性泥岩层；最后，该仪器完全通过层界面，并全部进入到高放射性泥岩层中；近钻头伽马成像测井仪器穿过倾斜界面进入高放射性泥岩层时，地层界面在扇区伽马成像图中呈现正弦曲线特征。成像图可直观地显示高放射性地层，亮度越大，表示该位置的放射性强度越高。

根据扇区伽马成像图的正弦曲线特征，可计算出地层倾斜界面与井眼相交的相对倾角，计算公式为：

$\alpha \;{\rm{ = }}\;\arctan {\frac{H}{{D + 2d}}}$

(1)

式中：H为伽马成像图正弦波高度（地层边界正弦曲线的波峰与波谷的垂直高度），mm；D为井眼直径，mm；d为在垂直井眼轴线方向上观测到伽马成像的地层深度（也称伽马成像深度），mm。

H和d可以从伽马成像图中得到。但由于H和d受井眼和地层条件的影响，计算得到的相对倾角也会受到井眼和地层条件的影响。而近钻头伽马成像测井仪器以一定井眼相对倾角穿过地层界面进入高放射性泥质围岩层，可以测量得到呈正弦曲线特征的扇区成像图。利用扇区伽马成像图可以精确反演井眼相对倾角和围岩地层厚度，从而确定地层边界，实现井眼轨迹精确控制。

2. 快速正弦曲线拟合方法

基于扇区伽马成像图，通过拟合正弦曲线可以提取成像图中特征参数，利用式（1）可以计算井眼相对倾角；与之相似，扇区伽马成像测量值与方位角的关系也可采用正弦曲线来表征。前人已对正弦曲线的拟合方法进行了大量研究，例如四参数正弦波拟合算法属于非线性迭代拟合，若拟合初始值距离目标值“太远”，则容易导致迭代过程发散或收敛到局部最优点而不是总体最优点，致使拟合结果错误^[14]；并且，利用四参数正弦波拟合算法进行拟合耗时较长，会影响算法的时效性和适用性。另外，近钻头伽马成像测井仪器井下电子系统的处理能力有限，无法在井下进行大量的数学迭代运算。为此，针对实时获取井下伽马成像图的需求以及考虑随钻测井数据传输速率的限制，基于扇区伽马成像图呈现正弦曲线的特征，提出了一种快速正弦曲线拟合方法：先对扇区成像图中正弦曲线的频率进行估计，再在频率已知的条件下进行三参数正弦曲线快速拟合，以获得正弦曲线的幅度、相位和直流分量等3个参数，最后利用正弦曲线的幅度、频率、相位和直流分量等4个参数来拟合反演形成扇区伽马成像图。

多扇区（8或16扇区）伽马成像图中某一正弦曲线可以看成均匀采样后获得的等间隔采样序列（如图3所示），记为 $G{a_1},\;G{a_2},\; \cdots ,\;G{a_n}$ 。设方位采样间隔为 $\Delta Az$ ，方位角采样数据序列表示为 $A{z_i} = (i - 1)\Delta Az,$ $\;i = 1,\;2,\; \cdots ,\;n$ ，数字角频率表示为 $\omega = 2{\text{π}}f\Delta Az$ ，则理想正弦信号的离散形式为：

图 3 多扇区伽马成像数据序列

Figure 3. Multi-sector gamma imaging data sequence

下载: 全尺寸图片幻灯片

$\begin{array}{l} Ga(i) = E\cos [\omega (i - 1) + \varphi ] + Q \end{array}$

(2)

式中： $E$ 为信号幅值，API； $\varphi$ 为信号的初相位，rad； $Q$ 为信号的直流分量，API。

令 $x(i) = E\cos [\omega (i - 1) + \varphi ],\;i = 1,\;2,\; \cdots ,\;n$ ，记伽马测量值 $G{a_i}$ 的误差为 ${\gamma _i}$ ，并令 $g = 2\cos \omega$ ，则：

$G{a_i} = Ga(i) + {\gamma _i} = x(i) + Q + {\gamma _i}$

(3)

$x(i) + x(i - 2) = 2\cos \omega E\cos [\omega (i - 2) + \varphi ] = gx(i - 1)$

(4)

$Ga(i) - Q + Ga(i - 2) - Q = g [Ga(i - 1) - Q]$

(5)

$G{a_i} - Q - {\gamma _i} + G{a_{i - 2}} - Q - {\gamma _{i - 2}} = g (G{a_{i - 1}} - Q - {\gamma _{i - 1}})$

(6)

$G{a_{i + 1}} - Q - {\gamma _{i + 1}} + G{a_{i - 1}} - Q - {\gamma _{i - 1}} = g(G{a_i} - Q - {\gamma _i})$

(7)

再令 ${z_i} = G{a_i} - G{a_{i - 1}}$ 、 ${\zeta _i} = {\gamma _i} - {\gamma _{i - 1}}$ ，式（6）和式（7）相减，得：

${z_{i + 1}} + {z_{i - 1}} - g{z_i} = {\zeta _{i + 1}} + {\zeta _{i - 1}} - g{\zeta _i}$

(8)

由于伽马测量值的误差 ${\gamma _i}$ 为随机误差，故式（8）右侧同样可以认为是随机误差。通过选取 $g$ 的取值，使 $\,\rho = \sum\limits_{i\;{\rm{ = }}\;3}^{n - 1} {{{({z_{i + 1}} + {z_{i - 1}} - g{z_i})}^2}}$ 最小，即 ${{{\rm{d}}\rho } / {{\rm{d}}g}} = 0$ ，则：

$g = \frac{{{z_n}{z_{n - 1}} + {z_3}{z_2} + 2\sum\limits_{i = 4}^{n - 1} {{z_i}{z_{i - 1}}} }}{{\sum\limits_{i = 3}^{n - 1} {z_i^2} }}$

(9)

$\tilde \omega = \arccos \frac{g }{2}$

(10)

式中： $\tilde \omega$ 为数字角频率的最小二乘估计值。

基于最小二乘估计获得正弦曲线的频率 $f$ 后，利用三参数正弦拟合算法构造残差平方和 $\varepsilon$ ，即：

$\varepsilon = \sum\limits_{i = 1}^n {{{\left[ {G{a_i} - {A_1}\cos (2{\text{π}}fA{z_i}) - {B_1}\sin (2{\text{π}}fA{z_i}) - C} \right]}^2}}$

(11)

将式（11）改写成矩阵形式：

$\varepsilon = {({{y}} - {{{D}}_0}{{{s}}_0})^{\rm{T}}}({{y}} - {{{D}}_0}{{{s}}_0})$

(12)

$\!{\text{其中}}\quad{{{D}}_0} = \left[ {\begin{array}{*{20}{c}} {\cos (2{\text{π}}fA{z_1})}&{\sin (2{\text{π}}fA{z_1})}&1\\ {\cos (2{\text{π}}fA{z_2})}&{\sin (2{\text{π}}fA{z_2})}&1\\ \vdots & \vdots & \vdots \\ {\cos (2{\text{π}}fA{z_n})}&{\sin (2{\text{π}}fA{z_n})}&1 \end{array}} \right] \!\!\!\!\!\!$

(13)

${{y}} = \left[ {\begin{array}{*{20}{c}} {G{a_1}}\\ {G{a_2}}\\ \vdots \\ {G{a_n}} \end{array}} \right]$

(14)

${{{s}}_0} = \left[ {\begin{array}{*{20}{c}} {{A_1}}\\ {{B_1}}\\ C \end{array}} \right]$

(15)

根据最小二乘拟合方法，使式（12）所述残差平方和 $\varepsilon$ 最小^[15]，则式（12）的最小二乘解为：

${\hat {{s}}_0} = {({{D}}_0^{\rm{T}}{{{D}}_0})^{ - 1}}({{D}}_0^{\rm{T}}{{y}})$

(16)

故正弦曲线的拟合函数为：

$\tilde Ga(i) = {A_1}\;\cos (\tilde \omega i) + {B_1}\;\sin (\tilde \omega i) + C$

(17)

其幅度和相位表达式为：

$\tilde Ga(i) = A\cos (2{\text{π}}f{x_i} + \theta ) + C$

(18)

$\!{\text{其中}} \qquad\qquad\qquad A = \sqrt {A_1^2 + B_1^2}\quad\quad$

(19)

$\theta = \left\{ \begin{array}{l} \arctan \dfrac{{ - {B_1}}}{{{A_1}}},\;\;\;A_1 \geqslant \;0 \\ \arctan \dfrac{{ - {B_1}}}{{{A_1}}} + {\text{π}},\;A_1\; < \;0 \\ \end{array} \right.$

(20)

拟合残差有效值为：

$\rho = \sqrt {\frac{\varepsilon }{n}}$

(21)

上面所推导的是信号频率估计算法和三参数正弦拟合算法的相关公式。将信号频率估计算法和三参数正弦拟合算法进行结合，即为快速正弦曲线拟合方法。利用快速正弦曲线拟合方法获取正弦曲线的幅度、频率、相位和直流分量等4个参数，再利用式（18），就可拟合反演形成扇区伽马成像图。相比于四参数拟合方法，上述拟合过程只涉及四则运算，不需要迭代运算，属于闭合的线性过程，绝对收敛。快速正弦曲线拟合方法具有速度快、过程简洁的特点，适合用于提取井下伽马成像图正弦曲线特征参数。

3. 快速正弦曲线拟合固件算法的实现

近钻头伽马成像测井仪器下短节采用DSP进行各种计算和处理，DSP的结构和指令集可高效地实现乘积、累加和傅里叶变换等功能，数据处理主要包括滤波、伽马计数累加、多扇区伽马测量值拟合、数据压缩和可变增益控制等算法。井下DSP实时多扇区伽马测量值拟合是近钻头伽马成像测井仪器的关键技术之一，为此，设计了近钻头伽马成像测井的快速正弦曲线拟合固件算法，以拟合多扇区伽马成像测量值。快速正弦曲线拟合方法具有绝对收敛、算法简洁、运算速度快和内存占用空间小等特点，可以较好地实现多扇区伽马成像测量值的拟合。

仪器下短节DSP控制及数据处理流程如图4所示。仪器处于地面工作模式时，主要利用SCI接口或485总线接口，通过SCI接口完成工作参数设置，通过485总线接口读取仪器FLASH存储器中的数据。仪器处于延时工作模式时，禁止DSP内部的各种外围设备，并保存关键参数后进入休眠模式；到达设定的时间间隔后，由微控制器通过产生外部中断的方式唤醒DSP，使其进入随钻测井工作模式。随钻测井工作模式下，仪器按照预设的方式工作，启动定时器，采集8扇区或16扇区伽马测量值、动态工具面等参数，并写入缓存中形成一帧数据序列。在微控制器的控制下，按照预设命令同步启动随钻测井工作循环，由微控制器实现大量的控制工作，产生仪器各部分的工作时序，使DSP实时完成每一帧伽马测量值的处理与拟合，并进行数据传输。

图 4 仪器下短节DSP控制及数据处理流程

Figure 4. DSP control and data processing workflow of instrument below the sub

下载: 全尺寸图片幻灯片

井下实时多扇区伽马测量值的拟合采用快速正弦曲线拟合方法，其流程如图5所示。首先，从缓存中读取一帧数据序列中的原始伽马测量值数据，并进行数据预处理操作，剔除奇异值，形成有效伽马测量值数据序列；然后，对伽马测量值数据序列进行频率估计，获取正弦曲线频率的最小二乘估计值；最后，在频率已知的条件下，进行三参数正弦曲线拟合，获得正弦曲线的幅度、频率、相位和直流分量等4个参数。由于钻井液脉冲传输数据的速率较低，大量的原始伽马测量数据和实时计算结果需要保存到井下仪器中的FLASH存储器中，只是将井下实时拟合获得的正弦曲线4个特征参数传输到地面测控系统，再由地面处理程序进行人机交互拟合反演形成8扇区或16扇区伽马成像图，就可以获得比较可信的成像效果。

图 5 伽马测量值快速正弦曲线拟合流程

Figure 5. Rapid sinusoidal fitting process for gamma measurement value

下载: 全尺寸图片幻灯片

4. 近钻头伽马成像测井仪器成像试验

用标准岩样构造分层倾斜地层模拟井眼，进行近钻头伽马成像测井仪器成像试验，以验证快速正弦曲线拟合方法的可行性和正确性。

建立的井眼模型如图6所示。模型外径为800.0 mm，长度为2 200.0 mm；井眼直径为215.9 mm，井眼内充满空气；井眼周围地层由2种不同放射性强度的分层倾斜地层组合而成，高放射性地层A为天然放射性标准花岗岩样混合介质，低放射性地层B为模拟沉积岩混凝土介质；倾斜地层的边界与井眼轴线的夹角为32°。该井眼模型既可以竖直放置，模拟直井分层倾斜地层；也可以水平放置，模拟水平井分层倾斜地层。

图 6 用标准岩样构成的分层倾斜地层井眼模型

Figure 6. Layered dipping strata wellbore model fabricated with standard rock samples

下载: 全尺寸图片幻灯片

井眼模型水平放置时，近钻头伽马成像测井仪器下短节旋转，从井眼的右端移动到井眼的左端进行8扇区伽马成像数据采集，地层放射性强度从250 API变化到50 API，转速30 r/min，水平移动速度0.25 m/min。仪器下短节在井眼内从右端向左端移动时，首先探测到高放射性花岗岩层；然后逐渐向左端移动，从底部靠近倾斜地层边界时，在方位角0°处首先探测到低放射性沉积岩混凝土层；仪器下短节继续向左端移动，其他方位开始探测到低放射性沉积岩混凝土层；最后，仪器下短节完全通过地层边界，并进入到低放射性沉积岩混凝土层中，得到8条方位伽马曲线和8扇区伽马成像图（见图7）。

图 7 8条方位伽马曲线和8扇区伽马成像图

Figure 7. 8 azimuth gamma curves and 8-sector gamma image

下载: 全尺寸图片幻灯片

从图7可以看出，当仪器下短节从高放射性地层穿过倾斜地层边界进入低放射性地层时，伽马测量值从大变小，并且8条方位伽马曲线在地层边界处有明显差异，地层边界在扇区伽马成像图中呈现正弦曲线特征。

采用井下固件程序中的快速正弦曲线拟合算法自动提取正弦曲线4个特征参数，并拟合得到每个深度位置的扇区伽马成像数据曲线（见图8，图中离散点表示方位伽马测量值）。

图 8 8扇区伽马成像数据拟合曲线

Figure 8. Data fitting curve of 8-sector gamma image

下载: 全尺寸图片幻灯片

从图8可以看出，当仪器下短节完全处于高放射性或低放射性地层时，在每个深度位置处测量的扇区伽马成像数据拟合呈直线（见图8中红线和蓝线），各个方位伽马成像测量值基本一致，存在一定的统计涨落误差；当仪器下短节穿过倾斜地层边界时，在每个深度位置处测量的扇区伽马成像数据呈正弦曲线特征，拟合确定系数大于0.75，拟合效果较好（见图8中绿线）。

基于快速正弦曲线拟合算法，利用正弦曲线4个特征参数在地面上反演，得到的8扇区伽马成像和地层界面预测结果如图9所示（图中离散黑点表示伽马成像测量值，紫色曲线表示倾斜地层边界）。

图 9 拟合反演得到的8扇区伽马成像和地层界面预测结果

Figure 9. 8-sector gamma image obtained by fitting inversion and the prediction results of strata interface

下载: 全尺寸图片幻灯片

从图9可以看出，拟合反演得到的8扇区伽马成像图与原始的8扇区伽马成像图基本一致，扇区伽马成像图的正弦曲线特征比较明显，能够准确反映倾斜地面界面信息。依据拟合反演的8扇区伽马成像图，按照式（1）计算出地层倾斜界面与井眼相交的相对倾角为55.6°，即倾斜地层边界与井眼轴线夹角为34.4°，与模拟井眼实际倾斜角的相对误差为7.6%。由此可知，利用快速正弦曲线拟合方法能够提取正弦曲线4个特征参数，进而可以拟合反演形成8扇区伽马成像图，验证了利用快速正弦曲线拟合方法能够准确反演形成扇区伽马成像图。根据倾斜地层界面相对倾角、不同方位伽马曲线中值和深度位置，确定了伽马成像测量值和倾斜地层边界。倾斜地层边界在扇区伽马成像中呈正弦曲线特征，与上文数值模拟获取的8扇区伽马成像图一致，这也验证了利用快速正弦曲线拟合方法反演形成扇区伽马成像图具有可行性。

5. 结论与建议

1）近钻头伽马成像测井仪器穿过倾斜界面进入高放射性泥岩层测量得到的扇区伽马成像图呈现正弦曲线特征，利用扇区伽马成像图可以准确反演井眼相对倾角和围岩厚度，从而确定地层边界，精确控制井眼轨迹。

2）设计了近钻头伽马成像测井中的快速正弦曲线拟合固件算法，该算法将最小二乘估计算法和三参数正弦拟合相结合来获取正弦曲线的幅度、频率、相位和直流分量等4个参数，为拟合反演得到8扇区或16扇区伽马成像图提供数据支持。

3）近钻头伽马成像测井仪器成像试验结果表明，快速正弦曲线拟合方法可以实现扇区伽马成像测量值的拟合，且误差较小。拟合反演得到的8扇区伽马成像图的正弦曲线特征比较明显，能够准确反映倾斜地面界面信息，验证了快速正弦曲线拟合方法的正确性和可行性。

4）在现有随钻测井数据遥测系统传输能力有限的条件下，建议加强快速正弦曲线拟合方法在井下数据压缩技术方面的应用，以提高随钻成像测井技术的实时性。

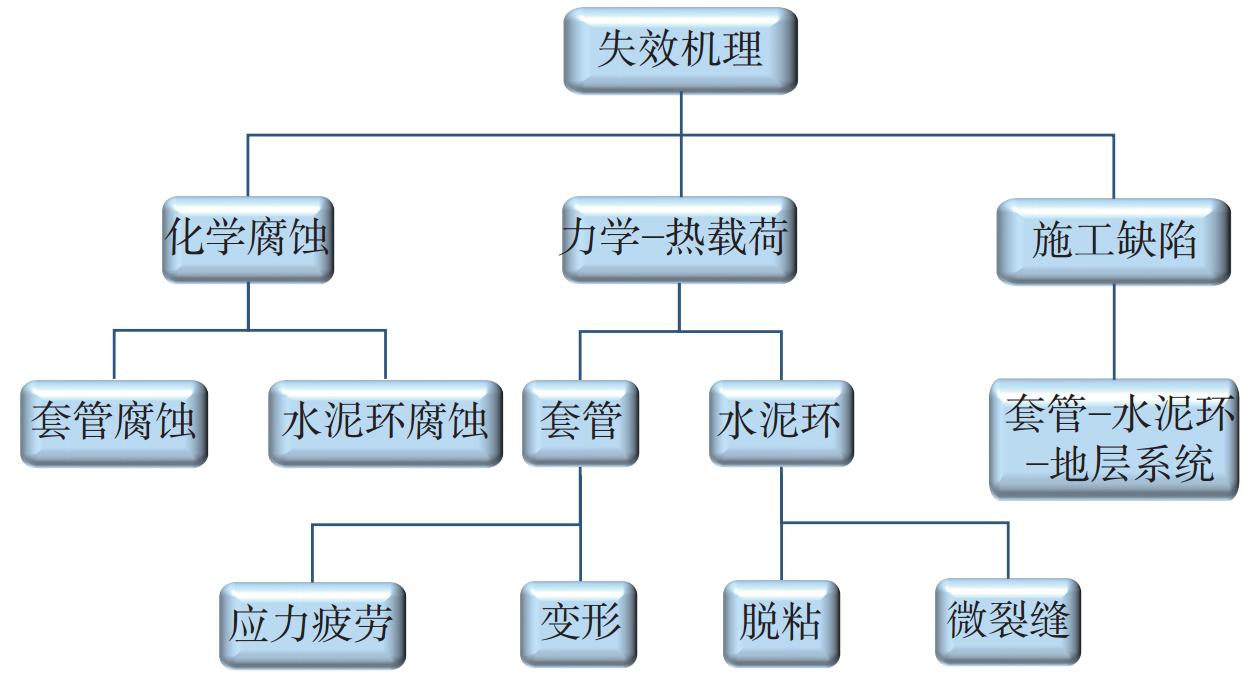

图 1 CO₂地质封存井筒完整性失效机理^[18]

Figure 1. Failure mechanism of wellbore integrity in CO₂ geological storage^[18]

下载: 全尺寸图片幻灯片

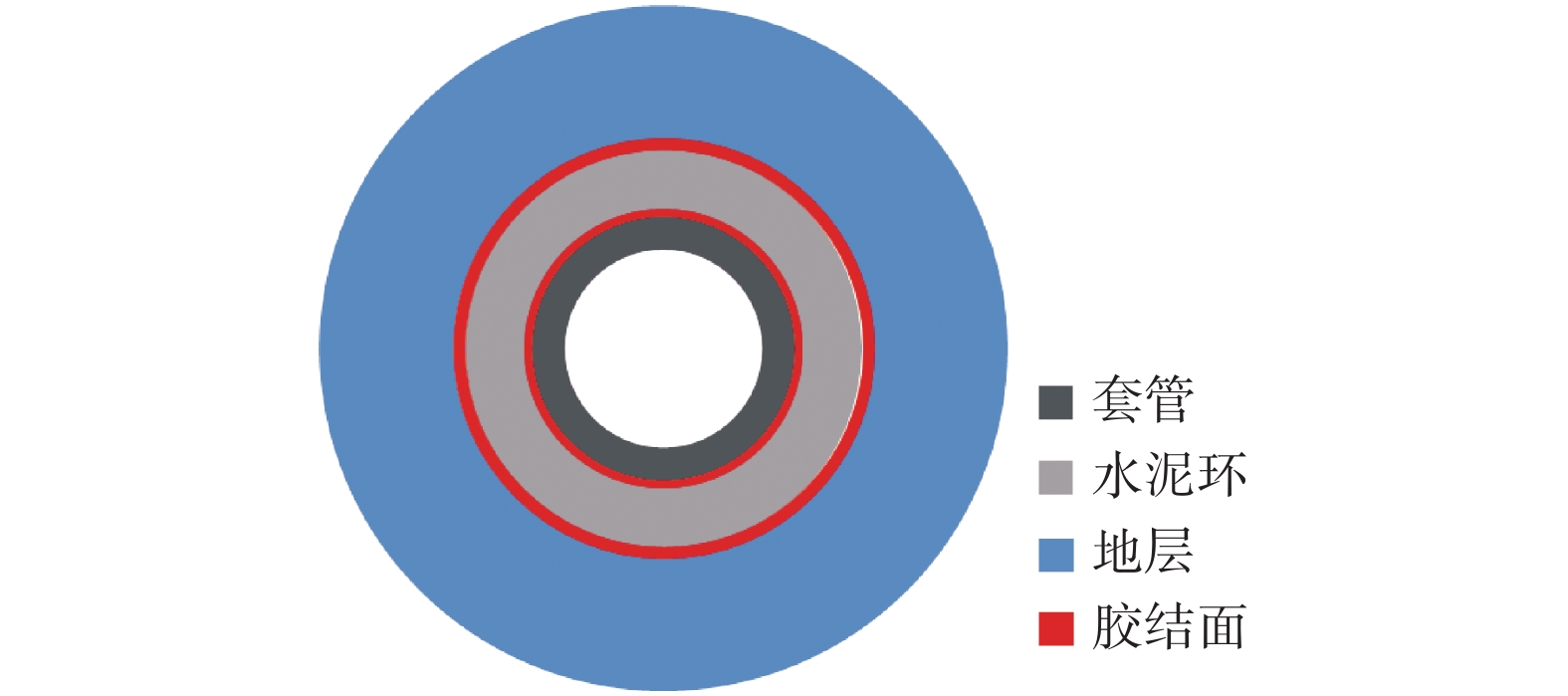

图 2 井筒组合体受力产生微环隙示意

Figure 2. Micro-annulus generated by stress on wellbore assembly

下载: 全尺寸图片幻灯片

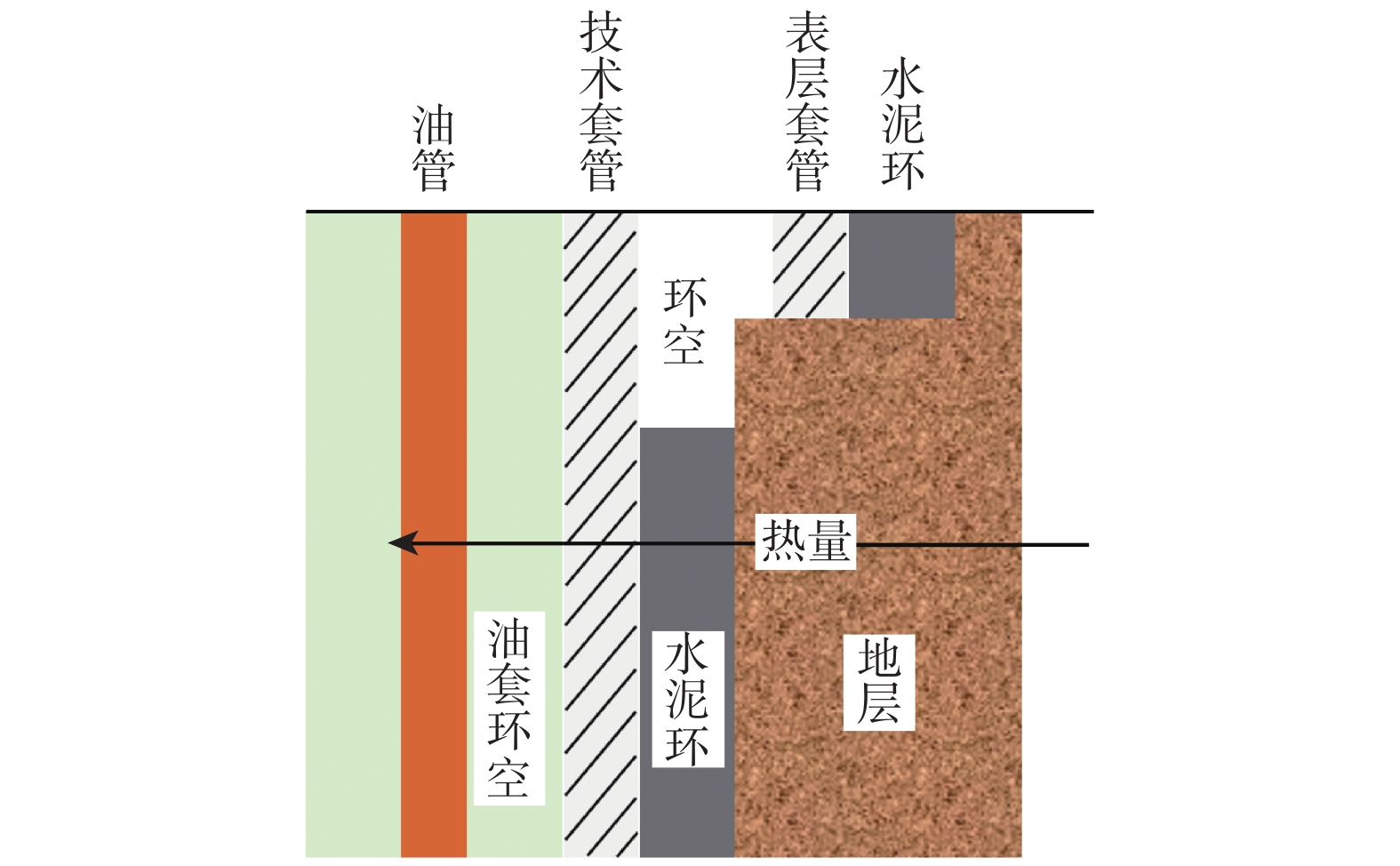

图 3 井筒径向传热示意

Figure 3. Radial heat transfer in wellbore

下载: 全尺寸图片幻灯片

图 4 水泥环失效类型

Figure 4. Types of cement sheath failure

下载: 全尺寸图片幻灯片

表 1 CO₂腐蚀水泥环的影响因素

Table 1 Influencing factors of cement sheath corrosion by CO₂

影响因素	具体影响	影响程度
环境温度	温度越高，CO₂扩散速率和腐蚀反应速率越快；温度升高对扩散速率和化学反应的促进作用大于对CO₂溶解度降低的减速作用	强
反应时间	反应时间越长，反应发生的越彻底，腐蚀程度越高	一般
CO₂分压	压力会影响CO₂的溶解度，进而影响腐蚀损伤速率，总体上腐蚀程度随着CO₂分压升高而增强	较强
地层水矿化度	地层水中含 ${\mathrm{Cl}}{^ - }$ 、 ${\mathrm{Mg}}{^{2 + }}$ 、 ${{\mathrm{S}}^{2 - }}$ 等离子，协同CO₂对水泥腐蚀具有催化作用，地层水矿化度越高，腐蚀速率越快	一般
水泥特性	水泥中Ca（OH）₂等碱性物质多，腐蚀快；水泥石的孔隙度越大，腐蚀介质与水泥石接触面积越大，反应速率越高，腐蚀越严重；水泥孔隙迂曲度越高，酸性流体在水泥中的扩散运移速度越慢，单位时间与水泥石接触面积小，腐蚀速率低；水泥石的液固比越大，水泥浆中的自由水越多，所形成水泥石的孔隙越多、平均孔径越大，腐蚀速率越大	强
腐蚀介质流动状态（动态/静态）	动态腐蚀条件加速了离子的迁移和交换速率，增加了腐蚀反应的速率，腐蚀程度大于静态腐蚀条件	一般
固井质量	固井质量差，水泥渗透率大，腐蚀速率大	一般

下载: 导出CSV

表 2 CO₂腐蚀井筒钢铁构件的影响因素

Table 2 Influencing factors of steel component corrosion in wellbore by CO₂

影响因素	条件	具体影响	影响程度
环境温度	<60 ℃	腐蚀产物FeCO₃膜软且无附着力，金属表面光滑，均匀腐蚀	强
	≈100 ℃	腐蚀产物为粗结晶FeCO₃，局部腐蚀，腐蚀速率高
	>150 ℃	腐蚀产物为FeCO₃，Fe₃CO₄膜细致、紧密、附着力强，腐蚀速率降低
pH值		pH值越低，腐蚀程度越严重	较强
CO₂分压		腐蚀程度随CO₂分压升高而增大	强
流速	<0.32 m/s	腐蚀速率随流速增快而增大	一般
流速	0.32～10 m/s	腐蚀速率不随流速增快而变化，基本趋于平衡	一般
离子介质	${\mathrm{Cl}}{^ - }$	腐蚀速率随浓度升高先增大后减小	一般
	${\mathrm{HCO}}_3^ -$	腐蚀速率随浓度升高逐渐增大
	${\mathrm{C{a^{2 + }} + M{g^{2 + }}}}$	腐蚀速率随浓度升高先增大后减小
	${\mathrm{SO}}_4^{2 - }$	对腐蚀有抑制作用
材料性质		钢材添加Cr、Mo等元素后对腐蚀有抑制作用	一般

下载: 导出CSV

表 3 国内外封存CO₂泄漏监测技术

Table 3 Domestic and international CO₂ storage leakage monitoring technologies

应用场景	监测技术	技术特点
地表以下CO₂泄漏监测	基于压力变化的监测方法	对早期泄漏压力波动敏感，适用于大规模气体泄漏监测
	基于电磁性能的监测方法	可连续监测CO₂分布，受地质条件影响，需校正
	基于热导性能的监测方法	对温度变化敏感，可进行长距离监测，受环境温度影响
	基于CO₂剩余饱和度的监测方法	可监测CO₂存储状态，依赖校准和地质模型
	基于声学传感器的监测方法	可定位泄漏源，受环境噪声影响较大
	基于电动力势能的监测方法	对CO₂微小运移敏感，可能受其他电活性物质干扰
	基于pH测量传感器的监测方法	直接反映环境影响，传感器需定期校准和维护
	基于生态系统−生物学的监测方法	用于长期监测生态环境变化，不确定性较大
	基于地球化学效应的监测方法	可提供化学变化即时信息，对地质化学专业能力要求较高
	基于烃类和有机物的监测方法	提供CO₂泄漏有效证据，样品分析和解释较为复杂
地表以上CO₂泄漏监测	红外线气体分析仪	灵敏度高，适用于定点检测
	长程开放路径红外线探测和调制激光	覆盖范围广，可进行远程监测
	涡量相关（EC）监测方法	可直接测量CO₂通量，适用于碳交换研究
	聚集气室（AC）检测	通过定期采样分析，评估泄漏速率
	测井微震（MSW）检测	CO₂泄漏间接判断方法，缺乏可靠性
	激光雷达（LIDAR）检测	空间分辨率高，适用于大气层CO₂监测
	示踪剂追踪监测方法	监测泄漏路径和范围
	碳稳定同位素监测方法	区分CO₂来源，提高监测准确性
	超光谱成像检测	适用于大面积快速识别泄漏特征
	无线传感器（WSN）监测技术	适用于大范围、长时间连续监测

下载: 导出CSV

表 4 部分油田或项目中应用的监测技术

Table 4 Monitoring technologies used in some oilfields or projects

项目	监测技术	应用描述
Sleipner油田	地震监测和重力监测	关注质量变化，提供双重解释
Rangely油田	土壤气体取样	测试土壤气体组成、碳同位素，对比储存前后CO₂的通量
Gorgon项目	地震监测和土壤气体取样	CO₂封存量大，重点关注地表泄漏，评估对环境的影响
Nagaoka油田	微震监测、温度压力监测、地球化学流体和岩心取样	研究CO₂储存长期行为，多监测技术手段评估封存安全性
SACROC油田	地下水取样	评估CO₂运移对水质的影响
Cranfield油田	测井检测、岩心取样、压力监测	评估长期封存对井筒材料的影响
Carbfix项目	温度压力监测、井口CO₂气体探测仪	通过地面装置监测井筒泄漏行为
Wallula Basalt项目	土壤气体取样	检测CO₂向地表的运移

下载: 导出CSV

参考文献(59)

[1]	王敏生,姚云飞. 碳中和约束下油气行业发展形势及应对策略[J]. 石油钻探技术,2021,49(5):1–6. doi: 10.11911/syztjs.2021070 WANG Minsheng, YAO Yunfei. Development situation and countermeasures of the oil and gas industry facing the challenge of carbon neutrality[J]. Petroleum Drilling Techniques, 2021, 49(5): 1–6. doi: 10.11911/syztjs.2021070
[2]	赵震宇,姚舜,杨朔鹏,等. “双碳”目标下:中国CCUS发展现状、存在问题及建议[J]. 环境科学,2023,44(2):1128–1138. ZHAO Zhenyu, YAO Shun, YANG Shuopeng, et al. Under goals of carbon peaking and carbon neutrality: Status, problems, and suggestions of CCUS in China[J]. Environmental Science, 2023, 44(2): 1128–1138.
[3]	刘瑛,王香增,杨红,等. CO₂驱油与封存安全监测体系的构建及实践:以黄土塬地区特低渗透油藏为例[J]. 油气地质与采收率,2023,30(2):144–152. LIU Ying, WANG Xiangzeng, YANG Hong, et al. Establishment and practice of safety monitoring system during CO₂ flooding and storage: a case study of ultra-low permeability reservoirs in loess tableland[J]. Petroleum Geology and Recovery Efficiency, 2023, 30(2): 144–152.
[4]	任韶然,李德祥,张亮,等. 地质封存过程中CO₂泄漏途径及风险分析[J]. 石油学报,2014,35(3):591–601. doi: 10.7623/syxb201403024 REN Shaoran, LI Dexiang, ZHANG Liang, et al. Leakage pathways and risk analysis of carbon dioxide in geological storage[J]. Acta Petrolei Sinica, 2014, 35(3): 591–601. doi: 10.7623/syxb201403024
[5]	ABANADES J C, AKAI M, BENSON S, et al. IPCC special report on carbon dioxide capture and storage[M]. Cambridge: Cambridge University Press, 2005.
[6]	李阳,王锐,赵清民,等. 中国碳捕集利用与封存技术应用现状及展望[J]. 石油科学通报,2023,8(4):391–397. doi: 10.3969/j.issn.2096-1693.2023.04.030 LI Yang, WANG Rui, ZHAO Qingmin, et al. Status and prospects for CO₂ capture, utilization and storage technology in China[J]. Petroleum Science Bulletin, 2023, 8(4): 391–397. doi: 10.3969/j.issn.2096-1693.2023.04.030
[7]	李阳,王敏生,薛兆杰,等. 绿色低碳油气开发工程技术的发展思考[J]. 石油钻探技术,2023,51(4):11–19. doi: 10.11911/syztjs.2023025 LI Yang, WANG Minsheng, XUE Zhaojie, et al. Thoughts on green and low-carbon oil and gas development engineering technologies[J]. Petroleum Drilling Techniques, 2023, 51(4): 11–19. doi: 10.11911/syztjs.2023025
[8]	PATIL P A, CHIDAMBARAM P, EBINING AMIR M S B, et al. Safeguarding CO₂ storage by restoring well integrity using leakage rate modeling LRM along wellbore in depleted gas fields offshore Sarawak[R]. SPE 205537, 2021.
[9]	PATIL P A, CHIDAMBARAM P, BIN EBINING AMIR M S, et al. FEP based model development for assessing well integrity risk related to CO₂ storage in central Luconia gas fields in Sarawak[R]. IPTC 21472, 2021.
[10]	高德利,窦浩宇,董雪林. 二氧化碳注入条件下井筒水泥环完整性若干研究进展[J]. 延安大学学报(自然科学版),2022,41(3):1–9. GAO Deli, DOU Haoyu, DONG Xuelin. Research progress in wellbore cement sheath integrity under conditions of CO₂ injection and storage[J]. Journal of Yan’an University(Natural Science Edition), 2022, 41(3): 1–9.
[11]	ZHANG Jingtian, MU Lingyu, GUO Qingfeng, et al. Research on well integrity during CO₂ geological utilization and storage based on CT scanning technique[R]. CMTC 553321, 2019.
[12]	DOU Ninghui, HU Zhiqiang, WANG Zhiyuan, et al. Risk assessment of annular pressure caused by tubing leakage in offshore gas wells with high CO₂[J]. Geofluids, 2023, 2023(1): 9072217.
[13]	LI Ben, ZHOU Fujian, LI Hui, et al. Prediction of CO₂ leakage risk for wells in carbon sequestration fields with an optimal artificial neural network[J]. International Journal of Greenhouse Gas Control, 2018, 68: 276–286. doi: 10.1016/j.ijggc.2017.11.004
[14]	李杨. 二氧化碳地质存储过程中井筒完整性研究[D]. 大庆:东北石油大学,2016. LI Yang. Research on well integrity during carbon dioxide geological sequestration[D]. Daqing: Northeast Petroleum University, 2016.
[15]	刘永忠,王乐,张甲六. 封存CO₂的泄漏过程预测与泄漏速率的影响因素特性[J]. 化工学报,2012,63(4):1226–1233. doi: 10.3969/j.issn.0438-1157.2012.04.033 LIU Yongzhong, WANG Le, ZHANG Jialiu. Prediction on leakage and rate characteristics of CO₂ storage[J]. CIESC Journal, 2012, 63(4): 1226–1233. doi: 10.3969/j.issn.0438-1157.2012.04.033
[16]	李晓蓉,刘旭丰,张毅,等. 基于分布式光纤声传感的油气井工程监测技术应用与进展[J]. 石油钻采工艺,2022,44(3):309–320. LI Xiaorong, LIU Xufeng, ZHANG Yi, et al. Application and progress of oil and gas well monitoring techniques based on distributed optical fiber sensing[J]. Oil Drilling & Production Technology, 2022, 44(3): 309–320.
[17]	周仕明,陆沛青. 井筒密封完整性监测与智能感知技术进展与展望[J]. 石油钻探技术,2024,52(5):35–41. ZHOU Shiming, LU Peiqing. Advancements and prospects of monitoring and intelligent perception technology for wellbore sealing integrity[J]. Petroleum Drilling Techniques, 2024, 52(5): 35–41.
[18]	张志超. 二氧化碳封存井筒完整性变化机理研究及泄漏风险评价[D]. 大庆:东北石油大学,2018. ZHANG Zhichao. Study on mechanism of integrity change and risk assessment of leakage of wellbore during CO₂ storage[D]. Daqing: Northeast Petroleum University, 2018.
[19]	ROY P, MORRIS J P, WALSH S D C, et al. Effect of thermal stress on wellbore integrity during CO₂ injection[J]. International Journal of Greenhouse Gas Control, 2018, 77: 14–26. doi: 10.1016/j.ijggc.2018.07.012
[20]	廖加栋. CO₂驱注入井筒完整性评价研究[D]. 荆州:长江大学,2020. LIAO Jiadong. Study on wellbore integrity evaluation of CO₂ flooding injection[D]. Jingzhou: Yangtze University, 2020.
[21]	朱良松. 二氧化碳注入过程井筒力学完整性研究[D]. 北京:中国石油大学(北京),2020. ZHU Liangsong. Research on wellbore mechanical integrity during carbon dioxide injection[D]. Beijing: China University of Petroleum(Beijing), 2020.
[22]	DONG Xuelin, DUAN Zhiyin, GAO Deli. Assessment on the cement integrity of CO₂ injection wells through a wellbore flow model and stress analysis[J]. Journal of Natural Gas Science and Engineering, 2020, 74: 103097. doi: 10.1016/j.jngse.2019.103097
[23]	AURSAND P, HAMMER M, LAVROV A, et al. Well integrity for CO₂ injection from ships: simulation of the effect of flow and material parameters on thermal stresses[J]. International Journal of Greenhouse Gas Control, 2017, 62: 130–141. doi: 10.1016/j.ijggc.2017.04.007
[24]	WANG Dian, LI Jun, LIAN Wei, et al. CO₂ sequestration wells sealing evaluation model: Jimusar Depression, China as an example[J]. Geoenergy Science and Engineering, 2025, 244: 213439. doi: 10.1016/j.geoen.2024.213439
[25]	MENG M, FRASH L P, CHEN B, et al. Experimental study of water and CO₂ transport along the casing-cement interface[R]. ARMA 2021-1196, 2021.
[26]	柏明星,谯志. 二氧化碳地质存储过程中注入井完整性分析[J]. 石油钻采工艺,2012,34(4):85–88. doi: 10.3969/j.issn.1000-7393.2012.04.024 BAI Mingxing, QIAO Zhi. Well integrity analysis of injection wells during CO₂ sequestration[J]. Oil Drilling & Production Technology, 2012, 34(4): 85–88. doi: 10.3969/j.issn.1000-7393.2012.04.024
[27]	XIE Xiyang, LAURA E, PIERRE C. CO₂-induced creep on Draupne shale and impact on cemented wellbore integrity[R]. ARMA 2021-1399, 2021.
[28]	高德利,刘奎,王宴滨,等. 页岩气井井筒完整性失效力学机理与设计控制技术若干研究进展[J]. 石油学报,2022,43(12):1798–1812. doi: 10.7623/syxb202212010 GAO Deli, LIU Kui, WANG Yanbin, et al. Some research advances in the failure mechanism and design & control technologies of shale gas well integrity[J]. Acta Petrolei Sinica, 2022, 43(12): 1798–1812. doi: 10.7623/syxb202212010
[29]	ŠAVIJA B, LUKOVIĆ M. Carbonation of cement paste: Understanding, challenges, and opportunities[J]. Construction and Building Materials, 2016, 117: 285–301. doi: 10.1016/j.conbuildmat.2016.04.138
[30]	WANG Dian, LI Jun, LIAN Wei, et al. Evolution of cementing properties of wellbore cement under CO₂ geological storage conditions[J]. Construction and Building Materials, 2024, 452: 138927. doi: 10.1016/j.conbuildmat.2024.138927
[31]	ZHANG Weicheng, ECKERT A, HILGEDICK S, et al. Wellbore integrity: an integrated experimental and numerical study to investigate pore pressure variation during cement hardening under downhole conditions[J]. SPE Journal, 2022, 27(1): 488–503. doi: 10.2118/208574-PA
[32]	辜涛. 二氧化碳地质封存条件下固井水泥石腐蚀损伤与防护研究[D]. 成都:西南石油大学,2017. GU Tao. Study on degradation of oilwell cement and anticorrosion technology under CO₂ geological storage conditions[D]. Chengdu: Southwest Petroleum University, 2017.
[33]	贺凯. CO₂地质封存系统完整性演化及其泄漏研究[D]. 大庆:东北石油大学,2019. HE Kai. Research on integrity evolution and leakage of CO₂ geological storage system[D]. Daqing: Northeast Petroleum University, 2019.
[34]	BAI Mingxing, ZHANG Zhichao, FU Xiaofei. A review on well integrity issues for CO₂ geological storage and enhanced gas recovery[J]. Renewable and Sustainable Energy Reviews, 2016, 59: 920–926. doi: 10.1016/j.rser.2016.01.043
[35]	杨礼明. 高性能混凝土的化学腐蚀、盐结晶和应力腐蚀及其微结构演变规律[D]. 南京:南京航空航天大学,2013. YANG Liming. Chemical attack, salt crystallization and stress attack to high performance concrete and the microstructural evolution during corrosion process[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2013.
[36]	万伟,陈大钧. 水泥石防CO₂、H₂S腐蚀性能的室内研究[J]. 钻井液与完井液,2009,26(5):57–59. doi: 10.3969/j.issn.1001-5620.2009.05.019 WAN Wei, CHEN Dajun. Laboratory studies on the resistance of set cement to corrosion caused by CO₂ and H₂S[J]. Drilling Fluid & Completion Fluid, 2009, 26(5): 57–59. doi: 10.3969/j.issn.1001-5620.2009.05.019
[37]	DAHI TALEGHANI A, LI G, MOAYERI M. Smart expandable cement additive to achieve better wellbore integrity[J]. Journal of Energy Resources Technology, 2017, 139(6): 062903. doi: 10.1115/1.4036963
[38]	朱克华,刘云,苏娜,等. 油井二氧化碳腐蚀行为规律及研究进展[J]. 全面腐蚀控制,2013,27(10):23–26. doi: 10.3969/j.issn.1008-7818.2013.10.009 ZHU Kehua, LIU Yun, SU Na, et al. Behavior pattern and research progress of carbon dioxide corrosion in oil well[J]. Total Corrosion Control, 2013, 27(10): 23–26. doi: 10.3969/j.issn.1008-7818.2013.10.009
[39]	霍宏博,刘东东,陶林,等. 基于CO₂提高采收率的海上CCUS完整性挑战与对策[J]. 石油钻探技术,2023,51(2):74–80. doi: 10.11911/syztjs.2023009 HUO Hongbo, LIU Dongdong, TAO Lin, et al. Integrity challenges and countermeasures of the offshore CCUS based on CO₂-EOR[J]. Petroleum Drilling Techniques, 2023, 51(2): 74–80. doi: 10.11911/syztjs.2023009
[40]	郝锋,李基伟,唐登宇,等. 海上CCS井固井关键技术探讨[J]. 当代石油石化,2023,31(6):33–38. doi: 10.3969/j.issn.1009-6809.2023.06.007 HAO Feng, LI Jiwei, TANG Dengyu, et al. Discussion on key cementing technology of offshore CCS well[J]. Petroleum & Petrochemical Today, 2023, 31(6): 33–38. doi: 10.3969/j.issn.1009-6809.2023.06.007
[41]	吴俊霞,伊伟锴,孙鹏,等. 文23储气库封堵井完整性保障技术[J]. 石油钻探技术,2022,50(5):57–62. doi: 10.11911/syztjs.2022027 WU Junxia, YI Weikai, SUN Peng, et al. Integrity assurance technologies for plugged wells in Wen 23 Gas Storage[J]. Petroleum Drilling Techniques, 2022, 50(5): 57–62. doi: 10.11911/syztjs.2022027
[42]	马平华. 衰竭油藏二氧化碳驱油关键技术研究[D]. 北京:中国地质大学(北京),2013. MA Pinghua. Key technologies study on carbon dioxide flooding in depleted reservoir[D]. Beijing: China University of Geosciences(Beijing), 2013.
[43]	杨睿芝. 枯竭气藏CO₂注入和埋存中与地层水岩石相互作用研究[D]. 成都:西南石油大学,2016. YANG Ruizhi. Study on the interaction of CO₂ with formation water and rock during injection and storage in depleted gas reservoirs[D]. Chengdu: Southwest Petroleum University, 2016.
[44]	张统得,李前贵,吴金生. 软弱破碎地层孔壁失稳机理及钻井液技术对策研究[C]//中国地质学会探矿工程专业委员会. 第十八届全国探矿工程(岩土钻掘工程)技术学术交流年会论文集. 成都:中国地质科学院探矿工艺研究所,2015:502-506. ZHANG Tongde, LI Qiangui, WU Jinsheng. Study on the mechanism of hole wall instability and drilling fluid technology countermeasures in weak fractured formation[C]//Geological Society of China Prospecting Engineering Committee. Proceedings of the 18th National Exploration Engineering (Geotechnical Drilling Engineering) Technical Academic Exchange Conference. Chengdu: Institute of Exploration Technology, Chinese Academy of Geological Sciences, 2015: 502-506.
[45]	周银邦,王锐,何应付,等. 咸水层CO₂地质封存典型案例分析及对比[J]. 油气地质与采收率,2023,30(2):162–167. ZHOU Yinbang, WANG Rui, HE Yingfu, et al. Analysis and comparison of typical cases of CO₂ geological storage in saline aquifer[J]. Petroleum Geology and Recovery Efficiency, 2023, 30(2): 162–167.
[46]	CLAYTON J L, LEVENTHAL J S, RICE D D, et al. Atmospheric methane flux from coals-preliminary investigation of coal mines and geologic structures in the Black Warrior Basin, Alabama[R]//HOWELL D G. The Future of Energy Gases: Geological Survey Professional Paper 1570. [S. l. ]: United States Geological Survey, 1994: 471-492.
[47]	于航,刘强,李彦尊,等. 大规模海上CCS/CCUS集群项目研究与思考[J]. 石油科技论坛,2023,42(2):90–95. doi: 10.3969/j.issn.1002-302x.2023.02.011 YU Hang, LIU Qiang, LI Yanzun, et al. Research and thinking of large-scale offshore CCS/CCUS cluster projects[J]. Petroleum Science and Technology Forum, 2023, 42(2): 90–95. doi: 10.3969/j.issn.1002-302x.2023.02.011
[48]	李琦,李彦尊,许晓艺,等. 海上CO₂地质封存监测现状及建议[J]. 高校地质学报,2023,29(1):1–12. LI Qi, LI Yanzun, XU Xiaoyi, et al. Current status and recommendations of offshore CO₂ geological storage monitoring[J]. Geological Journal of China Universities, 2023, 29(1): 1–12.
[49]	ZHANG Weicheng, LIAO Wenyu, ECKERT A, et al. Wellbore integrity evaluation for CO₂ sequestration wells: an integrated experimental, geochemical, and numerical investigation[R]. ARMA 2022-0816, 2022.
[50]	郝宁,刘琦,包琦,等. 纳米改性固井水泥在CO₂地质封存中的应用现状及进展[J]. 应用化工,2023,52(9):2621–2626. doi: 10.3969/j.issn.1671-3206.2023.09.027 HAO Ning, LIU Qi, BAO Qi, et al. Application status and progress of nano-modified oil well cement in CO₂ geological storage[J]. Applied Chemical Industry, 2023, 52(9): 2621–2626. doi: 10.3969/j.issn.1671-3206.2023.09.027
[51]	赵莉,刘琦,马忠诚,等. 用于CO₂地质封存的pH响应型智能凝胶封窜剂研究进展[J]. 油田化学,2020,37(2):374–380. ZHAO Li, LIU Qi, MA Zhongcheng, et al. Progress on pH responsive smart gels as sealants for CO2 geologic storage[J]. Oilfield Chemistry, 2020, 37(2): 374–380.
[52]	刘建新,田启忠,张瑞霞,等. 耐CO₂腐蚀油井管材的选用[J]. 腐蚀科学与防护技术,2012,24(1):77–78. LIU Jianxin, TIAN Qizhong, ZHANG Ruixia, et al. Selection of CO₂ corrosion-resistant oil well pipe[J]. Corrosion Science and Protection Technology, 2012, 24(1): 77–78.
[53]	殷宏. CO₂驱油集输系统管线腐蚀特性及选材技术研究[J]. 油气田地面工程,2021,40(12):65–69. doi: 10.3969/j.issn.1006-6896.2021.12.013 YIN Hong. Study on corrosion characteristics and material selection technology of pipeline in CO₂ flooding gathering and transportation system[J]. Oil-Gas Field Surface Engineering, 2021, 40(12): 65–69. doi: 10.3969/j.issn.1006-6896.2021.12.013
[54]	刘向斌,黄伟明,马文海,等. 水驱老井转CCUS注入井风险评价方法[J]. 石油钻采工艺,2022,44(6):752–757. LIU Xiangbin, HUANG Weiming, MA Wenhai, et al. Risk evaluation method for converting previous water injection wells to CCUS injection wells[J]. Oil Drilling & Production Technology, 2022, 44(6): 752–757.
[55]	ZULQARNAIN M, ZEIDOUNI M, HUGHES R G. Risk based approach to identify the leakage potential of wells in depleted oil and gas fields for CO₂ geological sequestration[R]. CMTC 486032, 2017.
[56]	王晓桥,马登龙,夏锋社,等. 封储二氧化碳泄漏监测技术的研究进展[J]. 安全与环境工程,2020,27(2):23–34. WANG Xiaoqiao, MA Denglong, XIA Fengshe, et al. Research progress on leakage monitoring technology for CO₂ storage[J]. Safety and Environmental Engineering, 2020, 27(2): 23–34.
[57]	刘文武,李超,刘家荣,等. 二氧化碳地质封存钻探关键技术研究[J]. 矿产勘查,2023,14(4):625–630. LIU Wenwu, LI Chao, LIU Jiarong, et al. Research on key drilling technology of carbon dioxide geological storage[J]. Mineral Exploration, 2023, 14(4): 625–630.
[58]	ZHANG Zhen, HE Xupeng, LI Yiteng, et al. Locating CO₂ leakage in subsurface traps using Bayesian inversion and deep learning[R]. SPE 213522, 2023.
[59]	YANG Baolin, SHAO Chun, HU Xinling, et al. Advances in carbon dioxide storage projects: assessment and perspectives[J]. Energy & Fuels, 2023, 37(3): 1757–1776.

施引文献(11)

期刊类型引用(7)

1.	王忠良，徐文远，王文泽，梁梅，贺杰，钱晨，邹华宝. 结合伽马成像技术的三维地质建模在页岩油地质导向中的应用. 西安石油大学学报(自然科学版). 2024(02): 112-119 . 百度学术
2.	曲博文，谭宝海，张凯，陈雪莲. 自适应声波测井换能器激励电路设计. 石油钻探技术. 2024(06): 141-147 . 本站查看
3.	孙轶伦，潘磊，李海滨，王来智，周建新. 旋转导向近钻头随钻伽马数据成像处理技术. 石油地质与工程. 2022(01): 99-103+108 . 百度学术
4.	刘卫彬，徐兴友，张君峰，陈珊，白静，刘畅，李耀华. 陆相页岩地层地质-工程一体化水平井精确钻探技术——以松辽盆地吉页油1HF井为例. 中国地质. 2022(06): 1808-1822 . 百度学术
5.	马荣华，赵嵩. 基于果蝇算法的空间机械臂最优抑振轨迹规划方法. 机械设计与研究. 2022(06): 49-52 . 百度学术
6.	李继博，钱德儒，郑奕挺，张卫，吴金平. 近钻头伽马高精度实时成像技术研究与应用. 石油钻探技术. 2021(03): 135-141 . 本站查看
7.	李洪强，王瑞和. 近钻头伽马成像仪测量结果环境校正方法研究. 石油钻探技术. 2021(03): 142-150 . 本站查看

其他类型引用(4)

资源附件(0)

图(4) / 表(4)

计量

文章访问数: 248
HTML全文浏览量: 87
PDF下载量: 118
被引次数: 11

1. 倾斜界面近钻头伽马成像特征
2. 快速正弦曲线拟合方法
3. 快速正弦曲线拟合固件算法的实现
4. 近钻头伽马成像测井仪器成像试验
5. 结论与建议

CCUS地质封存井筒完整性研究进展及发展建议

作者简介: 郭少坤（1999—），男，河南安阳人，2022年毕业于长江大学石油工程专业，在读博士研究生，主要从事油气井力学与控制工程方面的研究。E-mail：guoshaokun2023@163.com

计量

出版历程
