Evaluation on the Production Effect of Coiled Tubing in Fuling Shale Gas Field
-
摘要: 连续油管作为采气管柱在涪陵页岩气田的应用越来越广泛，其规格主要有ϕ50.8 mm×4.45 mm和ϕ38.1 mm×3.68 mm两种，不同页岩气井连续油管的生产效果存在差异。为分析存在差异的原因、提高连续油管在页岩气井的应用效果，基于现场应用情况，从页岩气井携液效果、井筒压耗、气井稳产能力等3方面，开展了连续油管生产效果评价，分析了连续油管直径、下入深度和下入时机对连续油管生产效果的影响。结果表明：相比于ϕ60.3 mm×4.83 mm普通油管，采用ϕ50.8 mm×4.45 mm连续油管生产，临界携液气量能够降低38%；水气比对连续油管生产效果影响较大，水气比越大，连续油管直径、下入深度对井筒压耗和气井稳产时间的影响越显著；对于水气比0～1.5 m3/104m3的页岩气井，越早下入ϕ50.8 mm×4.45 mm连续油管，自喷稳产期越长，自喷生产阶段的累计产气量越高。研究结果表明，低水气比页岩气井下入连续油管可实现连续稳定生产。研究结果对于提高连续油管在涪陵页岩气田的应用效果具有指导作用。Abstract: Coiled tubing (CT) is widely used in the Fuling Shale Gas Field as a gas production string, and its specifications are mainly ϕ50.8 mm×4.45 mm and ϕ38.1 mm×3.68 mm. The production effect of CT in different shale gas wells are different. For the goal involved analyzing the reasons for the differences and improving the application effect of CT in shale gas wells, based on the field applications, the production effect of CT was evaluated from the perspectives of shale gas well liquid carrying effect, wellbore pressure loss and stable production capacity of gas wells. Further, the influences of CT diameter, setting depth and setting timing on CT production effect were analyzed. The results showed that the critical liquid carrying capacity could be reduced by 38% using ϕ50.8 mm×4.45 mm CT rather than the ϕ60.3 mm×4.83 mm conventional tubing. The water gas ratio had a significant influence on the production effect of coiled tubing. The larger water gas ratio, the CT diameter and setting depth could more significantly influence the wellbore pressure loss and gas well stable production time. For shale gas wells with a water gas ratio of 0–1.5 m3/104m3 the earlier the ϕ50.8 mm×4.45 mm CT was set, the longer the stable flow production period, and the higher the cumulative gas production in the flow production period. The research demonstrated that the application of CT could achieve the continuous and stable production of shale gas wells with low water gas ratio, and the result could play a guiding role in improving the application effect of CT in Fuling Shale Gas Field.
-
Keywords:
- shale gas well /
- coiled tubing /
- production effect /
- setting timing /
- Fuling Shale Gas Field
-
涪陵页岩气田共建成焦石坝、江东、平桥、白涛和白马等5个生产区块，不同区块、不同生产阶段的气井其产气、产水特征差异较大。受产量递减、井筒积液的影响，气井生产时率逐渐降低。该气田主要采用ϕ73.0 mm×5.51 mm、ϕ60.3 mm×4.83 mm普通油管和ϕ50.8 mm×4.45 mm、ϕ38.1 mm×3.68 mm连续油管等4种规格的采气管柱，其中连续油管具有单井成本低、起下速度快、工序简单和施工时效性高等优点[1]，在涪陵页岩气井中的应用越来越广泛。由于不同气井的连续油管压力损耗、稳产时间、稳产期累计产气量存在差异，笔者基于现场应用情况，分析了连续油管直径、下入深度和下入时机对气井生产效果的影响，明确了连续油管的适用范围，为提高连续油管在涪陵页岩气田的应用效果提供了依据。
1. 涪陵页岩气田连续油管应用情况
目前，涪陵页岩气田42口生产井采用连续油管采气管柱，其中，采用ϕ50.8 mm×4.45 mm连续油管的井有36口，采用ϕ38.1 mm×3.68 mm连续油管的井有6口。连续油管最浅下深为2 220.00 mm（井斜角30°），最深下深为4 400.00 m（井斜角85°），平均下深3 200.00 mm。采用连续油管采气管柱的生产井初期产气量为（1.10 ～7.80）×104 m3/d，产水量为0.55～18.90 m3/d，水气比为0.08 ～10.90 m3/104m3。总体来看，页岩气井产能在一定程度上决定了气井生产效果，但采气管柱的优选更为重要。在无阻流量相同的情况下，水气比高的页岩气井下入连续油管后生产不稳定、产量较低，其中，15口典型井的生产数据见表1。
表 1 涪陵页岩气田采用连续油管采气管柱的15口典型井生产情况统计Table 1. Production statistics of 15 typical wells with coiled tubing gas producing pipe stings in Fuling Shale Gas Field井号 初期产量/（104m3·d–1） 近期产量/（104m3·d–1） 无阻流量/（104m3·d–1） 平均水气比/
（m3·（104m3）–1）连续油管生产阶段产气量/
104m3JY1 1.0 1.1 3.6 10.90 12.1 JY2 2.0 1.8 4.6 0.45 2 260.6 JY3 2.0 0.3 7.6 5.50 284.6 JY4 2.3 1.2 3.8 2.50 251.4 JY5 2.5 1.2 3.3 2.00 762.6 JY6 3.7 2.1 4.2 0.30 3 300.6 JY7 4.2 4.0 5.1 0.30 6 345.0 JY8 5.5 1.8 2.5 0.10 3 383.0 JY9 6.0 1.2 3.0 0.10 3 073.7 JY10 6.0 3.3 1.5 0.20 2 271.4 JY11 6.0 3.2 3.0 0.10 6 748.3 JY12 6.1 3.3 1.5 0.20 2 196.9 JY13 7.5 5.2 6.6 0.10 2 867.2 JY14 7.5 1.5 4.0 0.08 4 292.9 JY15 7.8 4.6 7.9 0.08 8 356.5 2. 连续油管生产效果的影响因素
2.1 连续油管直径
2.1.1 连续油管直径对携液效果的影响

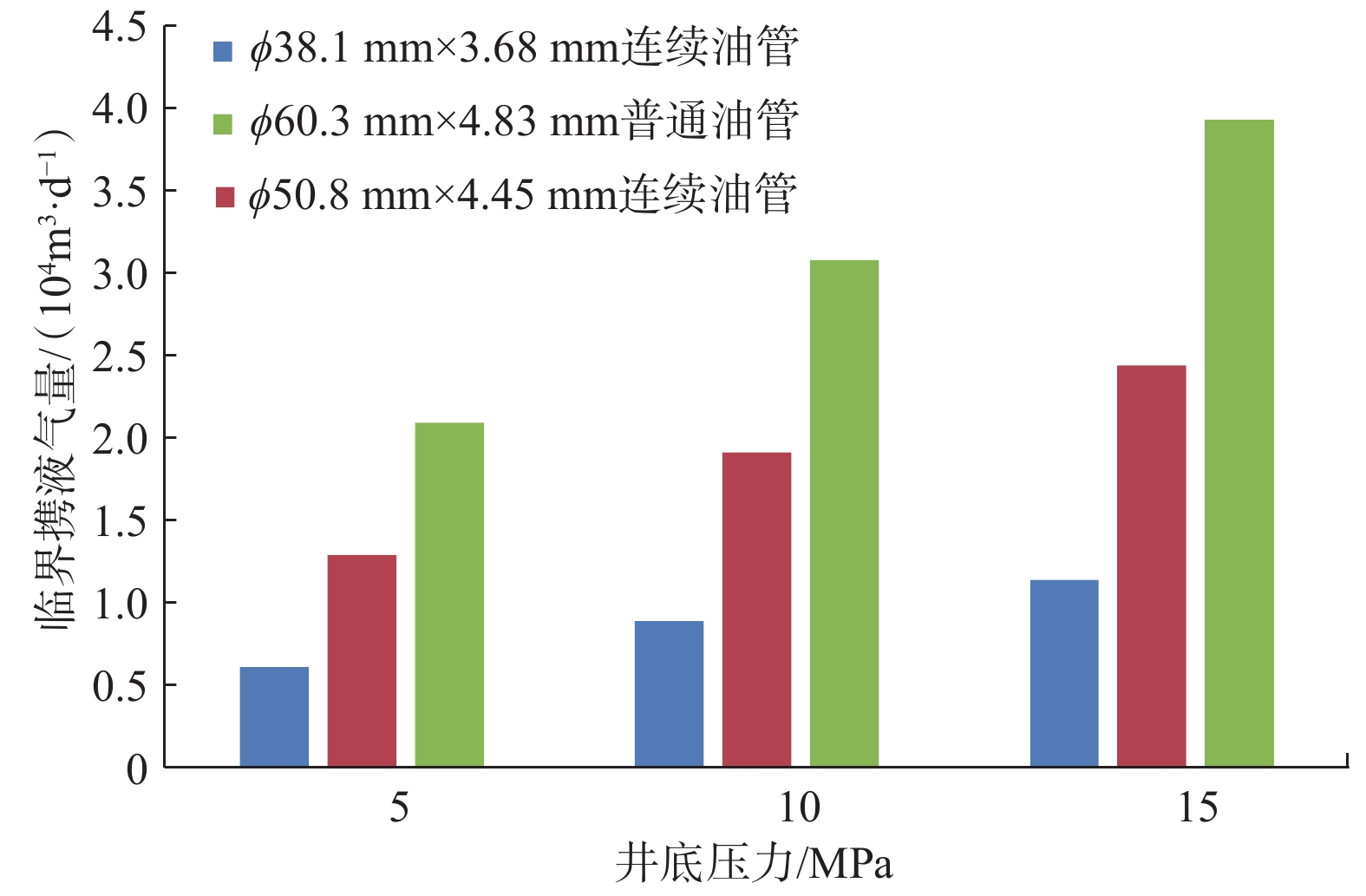

页岩气均采用水平井开发，而水平井的造斜段最易积液，故提高造斜段携液能力是解决水平气井积液和优化采气管柱的重点[2-7]。王琦[8]通过试验证明井斜角在50°左右时临界携液气量最大，并以50°井斜角的临界携液气量为气井的临界携液气量，建立了振荡式冲击携液临界气流量计算模型。采用该临界携液气流量模型，计算了不同直径油管在不同井底压力（井斜角为50°）条件下的临界携液气量，结果如图1所示。从图1可以看出，与ϕ60.3 mm×4.83 mm普通油管相比，ϕ50.8 mm×4.45 mm连续油管的临界携液气量平均降低38%。因此，单从携液能力的角度考虑，采用的油管直径越小，越有利于气井的携液。
![]()
图 1 不同井底压力下不同直径油管的临界携液气量Figure 1. Critical liquid carrying capacity of tubings with different diameters under different bottom hole pressures2.1.2 连续油管直径对井筒压耗的影响

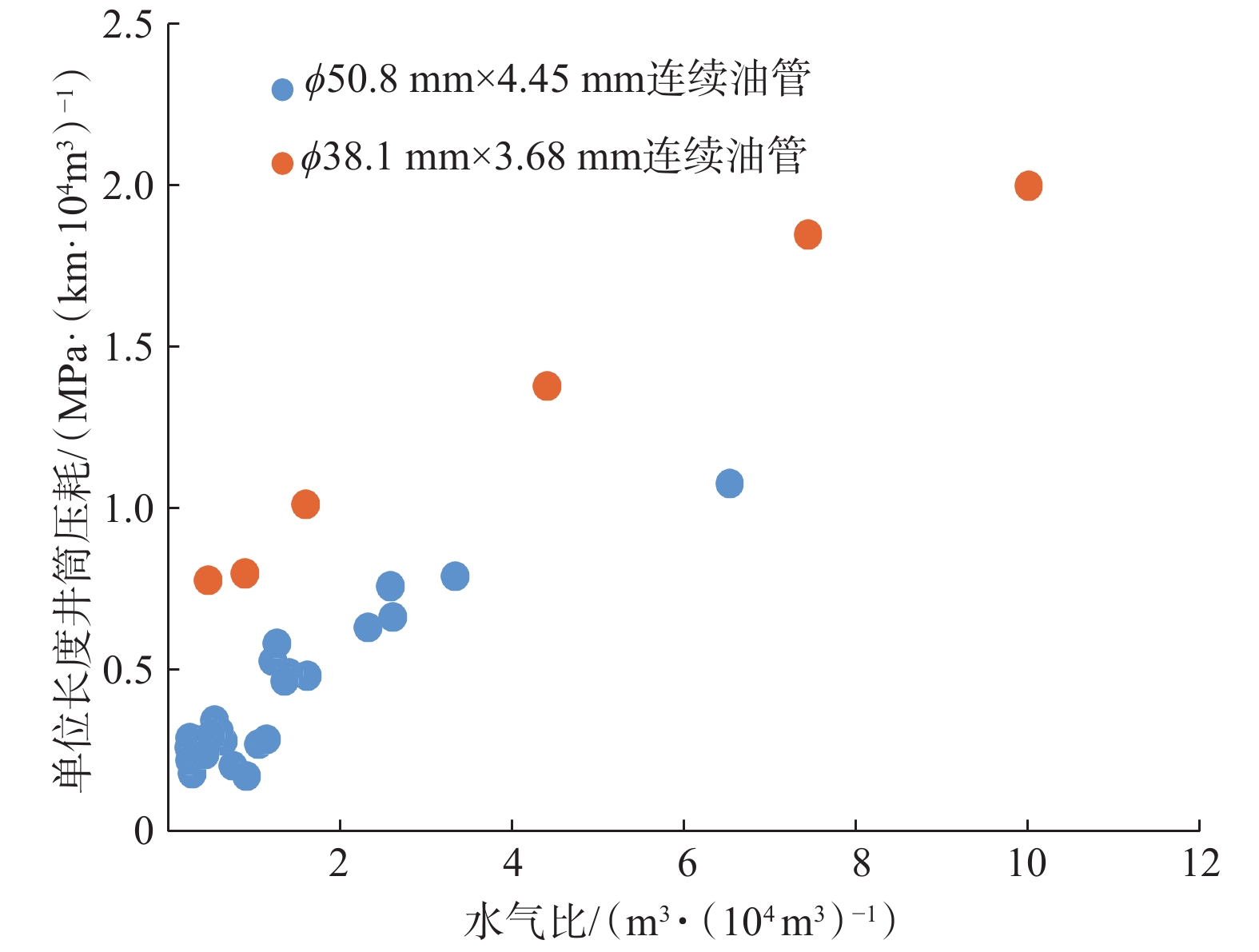

涪陵页岩气田不同规格连续油管生产井的产气量每增加1×104 m3时的单位长度井筒压耗统计结果如图2所示。从图2可以看出，虽然采用更小直径的连续油管能够降低气井的临界携液气量，但连续油管的直径越小，单位长度井筒压耗越大。由图2还可以看出，水气比对单位长度井筒压耗的影响较大，当采用ϕ50.8 mm×4.45 mm连续油管生产且水气比大于1.5 m3/104m3时，产气量每增加1×104 m3的单位长度井筒压耗开始有所增大；当采用ϕ38.1 mm×3.68 mm连续油管生产且水气比大于1.0 m3/104m3时，产气量每增加1×104m3的单位长度井筒压耗明显增大。
![]()
图 2 ϕ50.8 mm×4.45 mm与ϕ38.1 mm×3.68 mm连续油管单位长度井筒压耗对比Figure 2. Comparison on wellbore pressure losses per unit lenghth of ϕ50.8 mm×4.45 mm and ϕ38.1 mm×3.68 mmcoiled tubing2.1.3 连续油管直径对气井稳产期的影响
计算不同直径连续油管在临界携液气量下的井底流压，作为气井稳产期末的停喷井底流压，用以评价连续油管生产气井的稳产期。目前，工程上常用的各种气液两相管流压降计算模型的建立基础不同，其适用条件也不相同[9]。田云等人[10]对8个常用气液两相管流压降模型进行了评价，发现Gray模型的计算结果与连续油管实际生产情况最吻合。故笔者采用Gray模型，计算垂深3 000.00 m气井、外输压力为4.5 MPa条件下采用不同直径油管生产时的停喷井底流压，结果如图3所示。
![]()

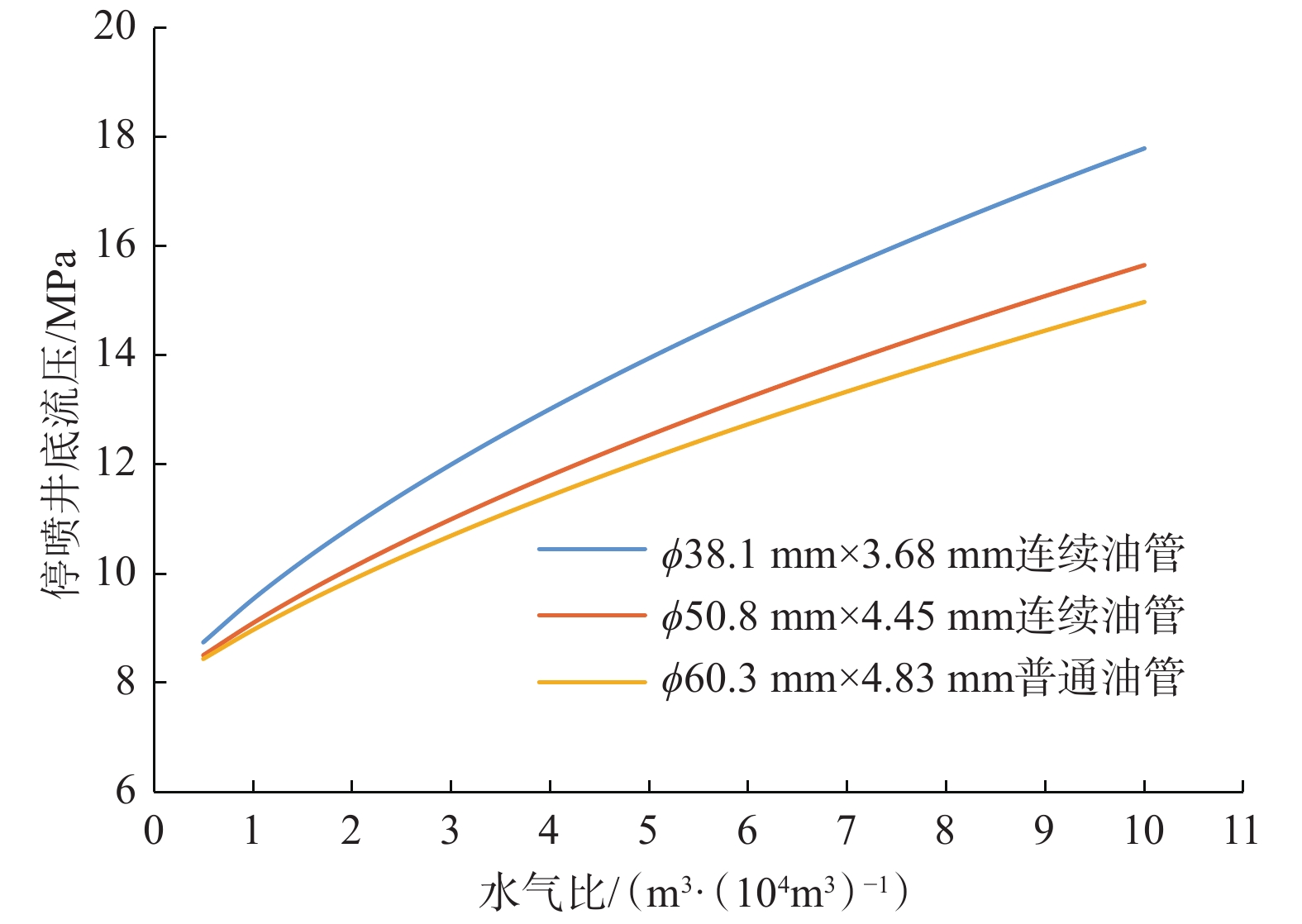

图 3 不同直径油管停喷井底流压随水气比的变化Figure 3. Variation of bottomhole flowing pressure with watergas ratio for coiled tubing with different diameters when unflowing从图3可以看出：水气比越高，油管直径对气井稳产期末停喷井底流压的影响越显著；水气比在0～1.5 m3/104m3时，与采用ϕ60.3 mm×4.83 mm普通油管生产相比，采用ϕ50.8 mm×4.45 mm连续油管生产时气井的停喷井底流压差别不大且均较低，但ϕ50.8 mm×4.45 mm连续油管的临界携液气量更低，因此水气比在0～1.5 m3/104m3时，能够将气井废弃产量和地层废弃压力降至最低；ϕ38.1 mm×3.68 mm连续油管的停喷井底流压相对较高，适用范围较窄。
统计涪陵页岩气田ϕ60.3 mm×4.83 mm、ϕ50.8 mm×4.45 mm、ϕ38.1 mm×3.68 mm等3种油管在不同水气比条件下的稳产时间和稳产期累计产气量，结果如图4、图5所示。从图4、图5可以看出，水气比在0～1.5 m3/104m3时，采用ϕ50.8 mm×4.45 mm连续油管生产能够获得更长的稳产期和更高的稳产期累计产气量。综合考虑连续油管直径对气井携液、井筒压耗、气井稳产时间的影响，水气比在0～1.5 m3/104m3的页岩气井，采用ϕ50.8 mm×4.45 mm连续油管采气管柱，生产效果更佳。
![]()

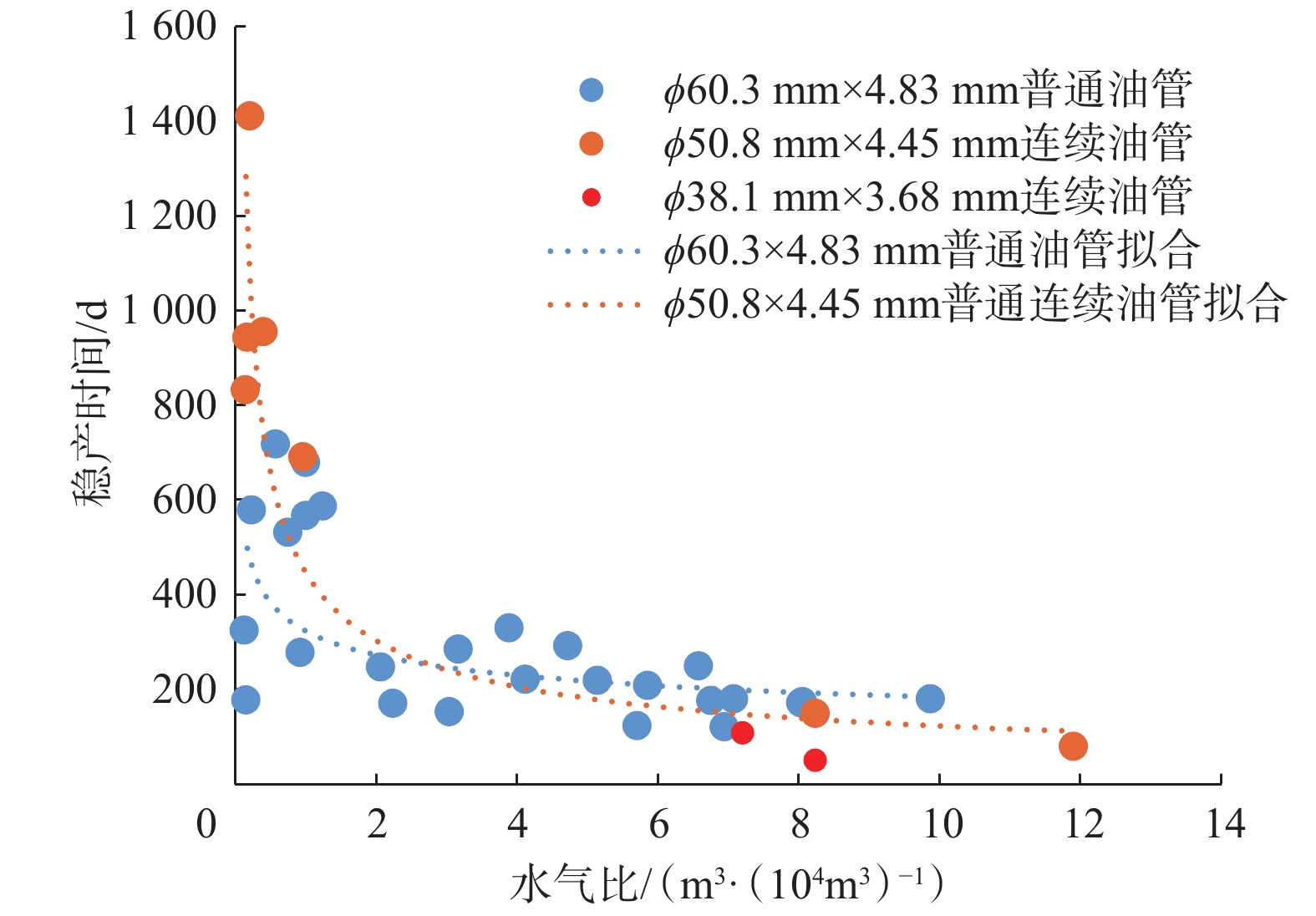

图 4 不同直径油管稳产时间随水气比的变化Figure 4. Variation of stable production time with water gas ratio of tubings with different diameters![]()

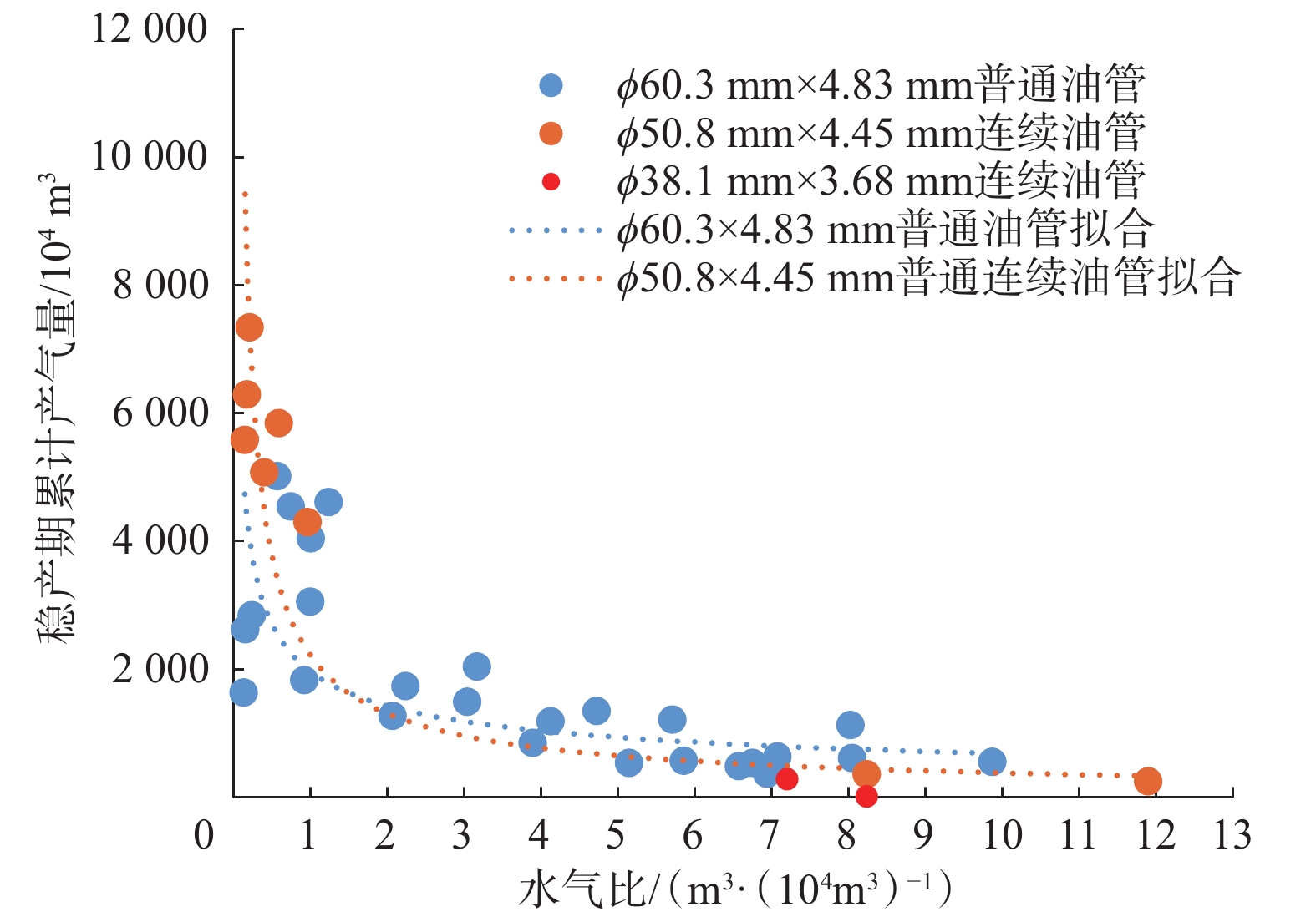

图 5 不同直径油管稳产期累计产气量随水气比的变化Figure 5. Variation of cumulative gas production with water gas ratio in stable production period of tubings with different diameters2.2 连续油管下深
2.2.1 连续油管下深对携液效果的影响
由于井斜角50°左右井段携液最难，因此连续油管应下到井斜角大于50°的井段。表2为3口连续油管不同下深页岩气井生产效果的对比情况；图6为3口连续油管不同下深页岩气井的生产曲线。
表 2 连续油管不同下深页岩气井生产效果对比Table 2. Production effect comparison of shale gas wells with different setting depths of coiled tubing井号 连续油管下深/m 井斜角/（°） 初期套压/MPa 平均水气比/（m3·（104m3）–1） 初期配产/（104m3·d–1） 自喷稳产期/d 自喷累计产气量/104m3 JY20 2 220 30 13.7 0.11 6 556 2 191 JY21 2 250 45 13.8 0.24 6 976 1 730 JY22 2 900 55 12.5 0.79 6 1 037 4 389 注：JY20井、JY21井和JY22井均采用ϕ50.8 mm×4.45 mm连续油管生产。 ![]()

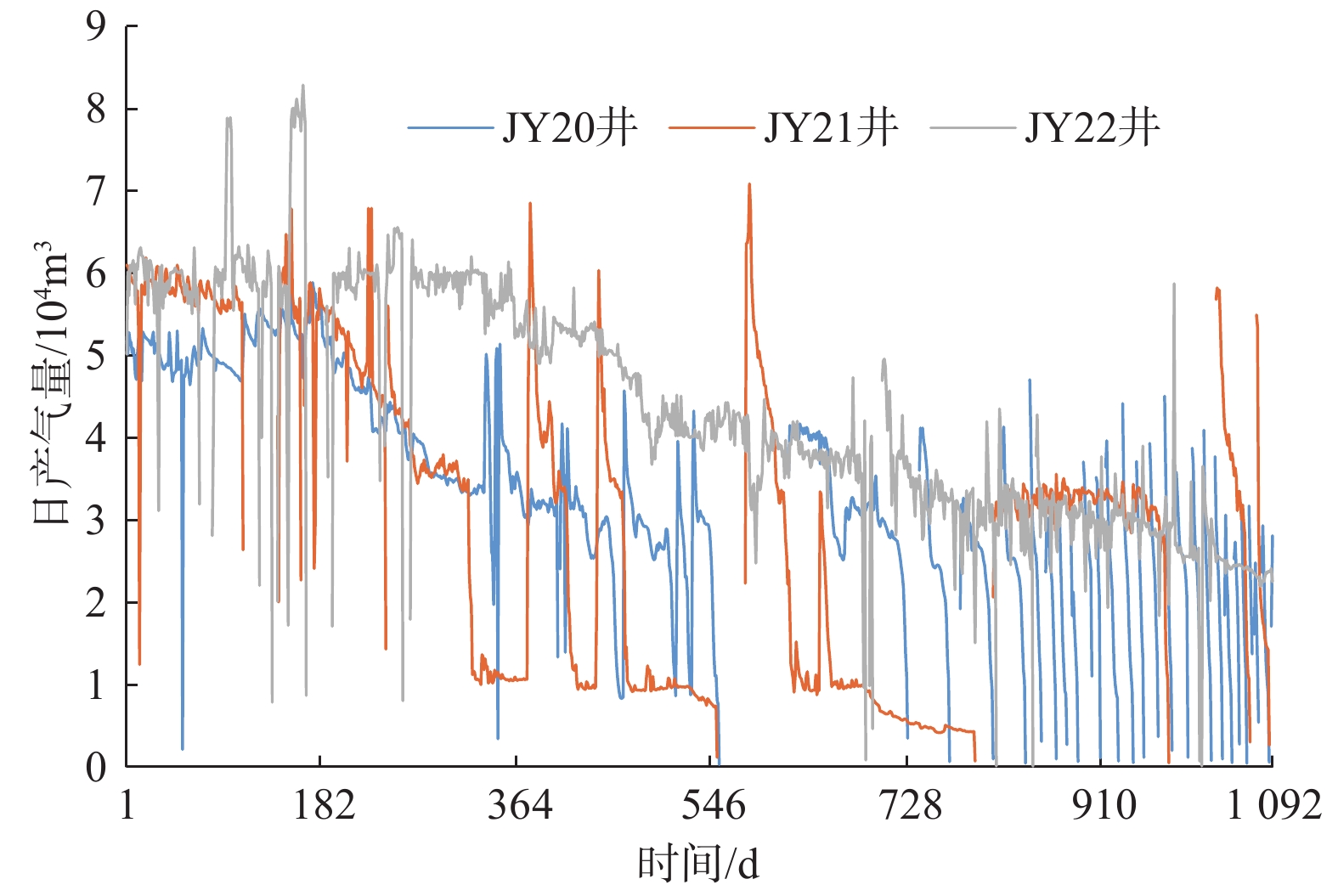

图 6 JY20井、JY21井和JY22井的生产曲线Figure 6. Production curves of Well JY20, Well JY21 and Well JY22从表2和图6可以看出，在连续油管下入初期井口套压和配产相同的条件下，即使JY22井的水气比略高于JY20井和JY21井，且连续油管下入初期该井的井口套压略低于JY20井和JY21井，JY22井也能维持较长的稳产期和较大的稳产期累计产气量。其原因是，JY22井连续油管下到了井斜角大于50°的井段，JY20井和JY21井连续油管都下到了井斜角小于50°的井段，而井斜角50°的井段携液最难，易积液，导致JY20井和JY21井生产连续性较差。
2.2.2 连续油管下深对井筒压耗的影响
统计涪陵页岩气井不同水气比区间下入ϕ50.8 mm×4.45 mm连续油管生产1×104 m3气的井筒压耗，结果如图7所示。从图7可以看出：井筒压耗与连续油管下深正相关；水气比高于1.5 m3/104m3后，连续油管下深对井筒压耗的影响增大；水气比越高，井筒压耗随连续油管下深增大的幅度越大。
![]()
图 7 不同水气比下井筒压耗与连续油管下深的关系Figure 7. Relationship between wellbore pressure loss and coiled tubing setting depth under different water gas ratios2.3 连续油管下入时机对气井稳产效果的影响
选取下入ϕ50.8 mm×4.45 mm连续油管、生产时间较长、已进入间歇生产的页岩气井进行统计分析，结果见表3。由表3可知：在相同水气比条件下，下入连续油管前页岩气井生产时间越短，页岩气井自喷稳产期越长，自喷期累计产气量越高；下连续油管前页岩气井生产时间相同，水气比越大，连续油管的生产效果越差。因此，在较低水气比条件下，越早下入ϕ50.8 mm×4.45 mm连续油管，生产过程中携液稳产效果越好，自喷稳产期越长，连续油管自喷生产阶段累计产气量越高。
表 3 连续油管下入时机对气井生产效果的影响情况Table 3. Statistics on the influence of coiled tubing setting timing on gas well production水气比/
（m3·（104m3）–1）生产时间/d 自喷累计产气量/
104m3下入前 自喷稳产 2.50 596 4 12.1 2.00 364 230 762.6 2.50 500 141 251.3 2.00 501 108 284.5 0.30 202 691 3300.5 0.30 10 1 344 4292.9 0.10 212 833 3073.7 0.10 101 956 3382.9 0.10 10 1 411 6344.9 3. 结论与建议
1）研究表明，油管直径越小，越有利于气井携液，但同时会增大井筒压耗。综合考虑连续油管直径对气井携液、井筒压耗、气井稳产时间的影响，对于水气比小于1.5 m3/104m3的气井，采用ϕ50.8 mm×4.45 mm连续油管生产效果较好。
2）涪陵页岩气田的页岩气井需要压裂后投产，产出水均为返排压裂液。因此，对于水气比在0～1.5 m3/104m3的气井，建议尽早下入ϕ50.8 mm×4.45 mm连续油管，这样既有助于压裂液连续返排，也能使页岩气井获得更长的自喷稳产时间和更大的自喷累计产气量。
-
![]()
