川渝地区是我国古生界海相地层页岩气开发最为有利的地区，资源量巨大^[1]，其中五峰组—龙马溪组黑色富有机质页岩是该地区页岩气主力产层^[2]。而受沉积作用及后期构造运动的影响，五峰组—龙马溪组页岩储层层理性强，微裂隙极为发育，给钻井工程尤其是长水平段钻井施工带来了极大的安全隐患，因此有效评价页岩储层的井眼稳定性极为重要。

国内刘向君、梁利喜等人^[3-4]通过室内试验研究了龙马溪组页岩水化作用和润湿性，并分析了水化作用和润湿性对页岩裂纹扩展的影响；康毅力、崔云海、卢运虎等人^[5-7]采用三轴力学试验方法评价了龙马溪组页岩力学性能，并评价了钻井液浸泡后的力学性能变化情况；刘敬平等人^[8]采用矿物组分分析、电镜扫描、线性膨胀和滚动回收试验等方法评价了昭通地区龙马溪组页岩水化特征；刘向君等人^[9]采用三轴抗压法评价了多种不同钻井液体系浸泡前后Quka页岩的强度降低程度，认为钻井液体系性能可极大影响页岩的井眼稳定性能。国外S.Gomez等人^[10-11]和Q.Guo等人^[12]主要采用浸泡试验和滚动回收试验评价了多种不同的页岩与流体接触后的井眼稳定性能；M.K.Al-Arfaj等人^[13]认为，为了开发适用的钻井液体系，确定页岩地层的特性是非常重要的，并建议采用矿物组分分析、岩石力学测试和可交换阳离子容量等方法对页岩进行评价。综上所述，国内外学者主要采用页岩组构分析、线性膨胀、滚动回收和三轴力学试验等常规方法对页岩储层的井眼稳定性进行了评价，也取得了很多有益的认识。但由于页岩储层通常具有非均质性强、层理及微裂缝发育的特点，上述方法无法评价矿物组分和结构等特征对井眼稳定的影响，也无法反映水化作用下页岩内部微观结构的变化，更不能有效评价钻井液体系对页岩微裂隙的封堵效果，而这对深入评价水化后页岩的井眼稳定性能具有重要意义。

为此，笔者在分析微观组构等因素对页岩储层井眼稳定的影响的基础上，引入了岩石强度连续刻划技术、高精度CT层析成像技术和岩石压力穿透技术，以期对川渝地区龙马溪组页岩水化特征及井眼稳定作出更为全面和深入的评价。

1 岩石组构及理化特征分析

岩石组构和理化特征反映岩石的特性。因此，为深入研究川渝地区龙马溪组页岩水化及井眼失稳机理，分析了其岩石组构和理化特征。

1.1 页岩组构

文献[14-15]研究表明，川渝地区龙马溪组页岩的矿物组分主要以黏土矿物和石英为主，其中石英含量为13.0%~73.0%，平均含量为42.5%左右；黏土矿物含量为16.0%~63.0%，平均含量为37.0%左右。黏土矿物又以伊利石和伊/蒙混层为主，且混层比仅5.0%左右。因此，从矿物组分上可初步断定，川渝地区龙马溪组页岩属于弱膨胀性的硬脆性页岩。

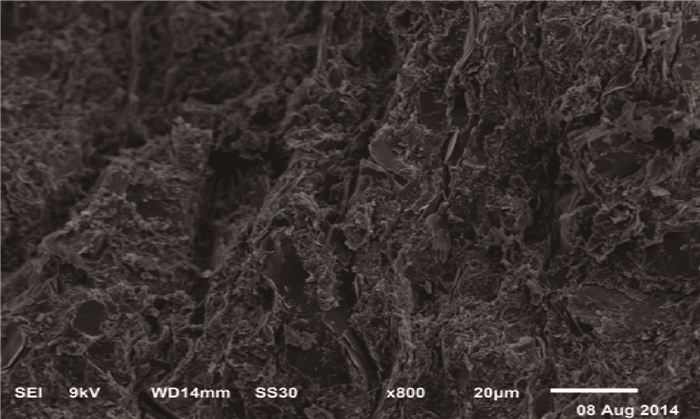

电镜扫描结果(见图 1)显示，龙马溪组页岩在平行和垂直层理面2个方向上差异较大，在垂直层理方向上可以看到大量方向较为一致的微裂缝，表现出较强的各向异性特征。

1.2 滚动回收和线性膨胀试验

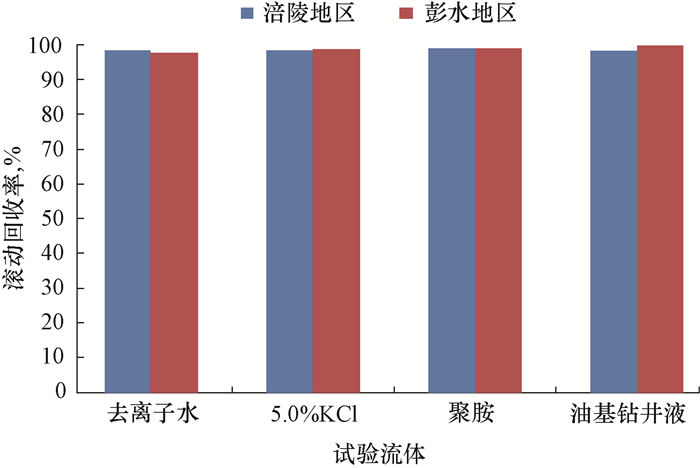

滚动回收和线性膨胀试验是评价钻井液条件下泥页岩井眼稳定性能最为常用的2种方法。因此，用取自涪陵和彭水地区龙马溪组地层的页岩岩心，分别在去离子水、5.0%KCl溶液、聚胺和油基钻井液中进行了滚动回收试验，试验结果见图 2；并用膨润土、W泥岩、H泥岩和取自不同地区的页岩进行了线性膨胀试验，试验结果见图 3。

从图 2可以看出，无论是在清水条件下，还是在抑制能力很强的油基钻井液条件下，涪陵和彭水地区龙马溪组页岩的滚动回收率都在97%以上，从该试验结果无法评价哪种钻井液体系对龙马溪组页岩的抑制能力更强。

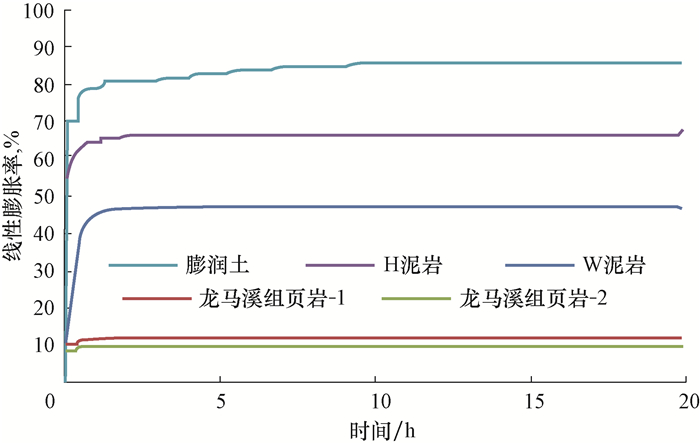

从图 3可以看出，与膨润土、W泥岩和H泥岩相比，龙马溪组页岩20 h的膨胀率仅为10%左右，而且来自不同地区的岩心线性膨胀率几乎相同，难以分辨。分析认为，这可能是因为该试验采用的是先粉碎再压实的岩心，粉碎再压实过程中破坏了页岩本身的结构特征，给试验结果带来了较大的误差。

由上述试验结果可知，常规的滚动回收、线性膨胀等方法不能有效区分不同钻井液条件下龙马溪组页岩的井眼稳定性能。鉴于此，引入新方法非常有必要。

2 基于岩石刻划技术的页岩力学性能评价方法 2.1 岩石强度连续刻划技术

岩石强度连续刻划技术是20世纪末形成的一种新型强度测试技术^[16-17]。该技术采用金刚石刀片以一定速率在全尺寸岩心表面刻划获取强度连续剖面，具有对岩心损坏程度小、准确快捷、可体现岩石矿物组分和结构特征的影响等优点，并可避免传统抗压法在取心过程中对岩心造成的损伤。

2.2 龙马溪组页岩力学性能评价

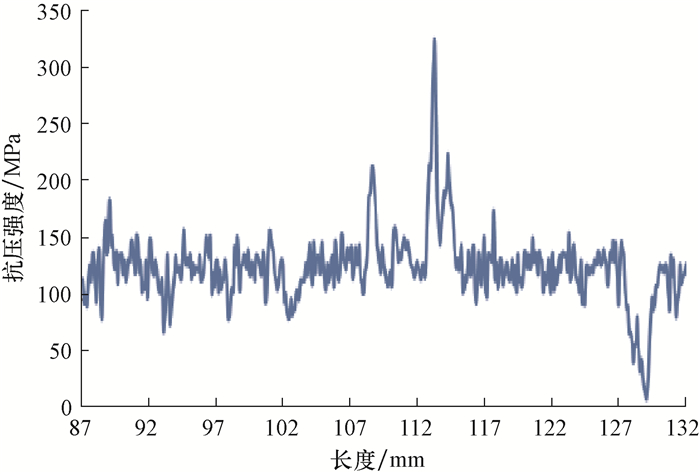

采用基于岩石强度连续刻划技术的评价方法对川渝地区P区块PY-1井龙马溪组页岩的岩心强度进行了评价，结果如图 4所示。

由图 4可知，龙马溪组页岩不同位置处的抗压强度不同，且变化幅度比较大。为进一步分析其原因，对页岩不同位置处的全岩矿物组分进行了测试分析，发现抗压强度变化与矿物组分具有明显的对应关系。如图 4中长度为93和122 mm等抗压强度值较低处黏土矿物含量达60%左右，石英含量只有20%左右；而长度为108和114 mm等抗压强度较高处石英含量超过了70%，黏土矿物只有15%左右。抗压强度最低的位置出现在长度为129 mm处的裂缝周围。

为进一步评价被流体浸泡后不同区域岩石的抗压强度的变化情况，测试了上述龙马溪组页岩岩心在去离子水中常温下浸泡48 h后的强度剖面，并计算了浸泡前后其抗压强度的降低率，结果如图 5所示。

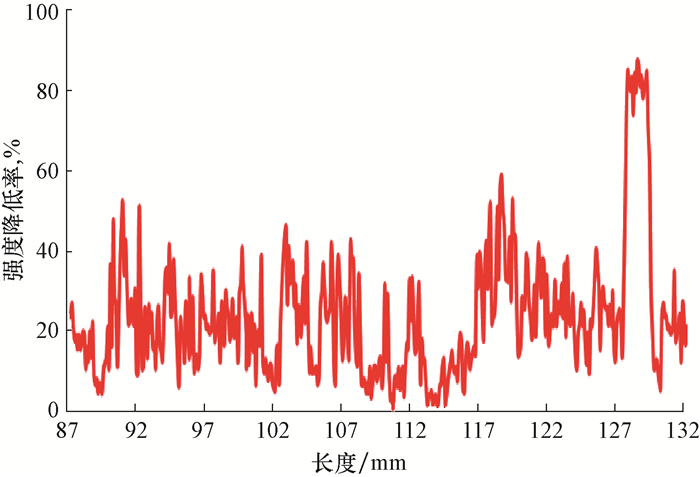

由图 5可知，浸泡后页岩的抗压强度明显降低，且降低率变化很大。通过与图 4对比可以发现，黏土矿物含量比较高的区域抗压强度降低率较大，普遍在15%~30%；抗压强度降低率最大的地方在裂缝周围，达到了70%以上；而石英含量较高的区域降低率较小，在10%以下。这也说明，在钻井液设计中，必须要加强对裂隙、微裂缝的封堵，以尽量降低裂缝中的滤失量，有效防止井眼失稳的发生。

3 基于CT层析成像技术的裂缝扩展评价方法 3.1 高精度工业CT层析成像技术

高精度工业CT采用X射线束围绕样品进行层面扫描，并由探测器记录扫描过程中X射线的衰减信息，经软件处理后获得样品的二维、三维结构图像^[18]。目前，高精度工业CT已成为诸多大型石油公司和石油院校实验室的重要设备，广泛应用于岩心三维结构扫描、无损检测等方面。而在页岩评价方面，可用于检测钻井液、压裂液作用下页岩内部结构的变化情况，为页岩井眼稳定评价、压裂效果评价等提供参考。笔者分析页岩裂缝扩展情况时，选用了美国通用公司生产的Phoenix v|tome|x工业CT，该产品配置240 kV/320 W微米级焦点X射线管，运行稳定，空间分辨率最小可达2 μm。

3.2 龙马溪组页岩裂缝扩展评价

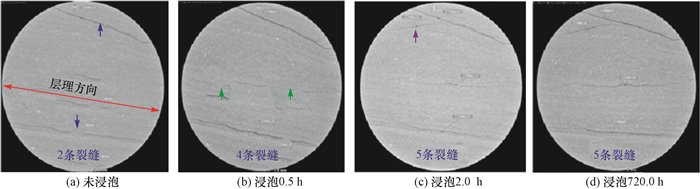

采用高精度工业CT层析成像技术，研究了龙马溪页岩在去离子水中浸泡不同时间条件下，其内部结构的变化情况。试验按以下步骤进行：1)将岩心固定于烧杯中，对岩心进行原始扫描；2)将去离子水注入烧杯中，当岩心分别浸泡至0.5，2.0，10.0和720.0 h时对岩心进行扫描；3)重建扫描图像，并对同一位置处的扫描图像进行分析对比(结果见图 6)。

从图 6可以看出，页岩岩心浸泡之前已经存在2条较为明显的裂缝；浸泡0.5 h后，在页岩中部出现了2条新裂缝；浸泡2.0 h后，在岩心上部又出现1条新缝；浸泡2.0 h之后直至720.0 h时，再无裂缝产生。深入分析图 6还可以发现：1)龙马溪组页岩裂缝基本都平行于层理面，呈现出明显的方向性；2)裂缝都产生于与流体接触后的2.0 h内，呈现出明显的瞬时性。上述特征都与常规泥页岩具有显著差别。这表明，龙马溪组页岩与去离子水接触后，在自吸作用下水沿着裂缝不断侵入，使裂缝周围的黏土矿物发生水化作用，造成裂缝不断产生、扩展，并最终形成岩体宏观裂缝。

4 基于压力穿透技术的微裂缝封堵评价方法 4.1 压力穿透试验

压力穿透概念自1994年首次提出以来^[19]，已有部分学者^[20-22]将其应用于井眼稳定的研究。目前，压力穿透试验主要用于评价钻井流体对泥页岩孔隙压力的影响及泥页岩半透膜效率的计算等方面^[23]。

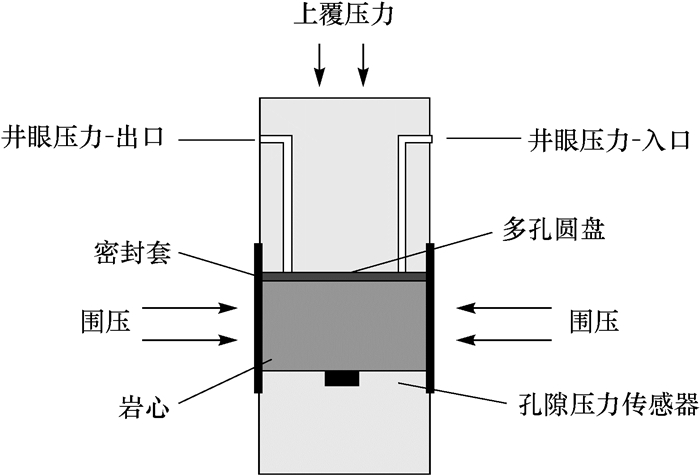

压力穿透试验的原理(如图 7所示)是将岩心置于岩心夹持器中，岩心上游通过钻井液循环维持压力恒定，在压差和活度差的影响下，流体向岩心内部渗透，并促使页岩下游压力逐渐升高，然后通过检测页岩下游压力的变化获取流体在页岩中传递压力的情况。

4.2 页岩储层压力穿透试验

利用压力穿透试验装置评价了龙马溪组页岩平行层理和垂直层理方向的压力穿透规律，结果分别如图 8、图 9所示。

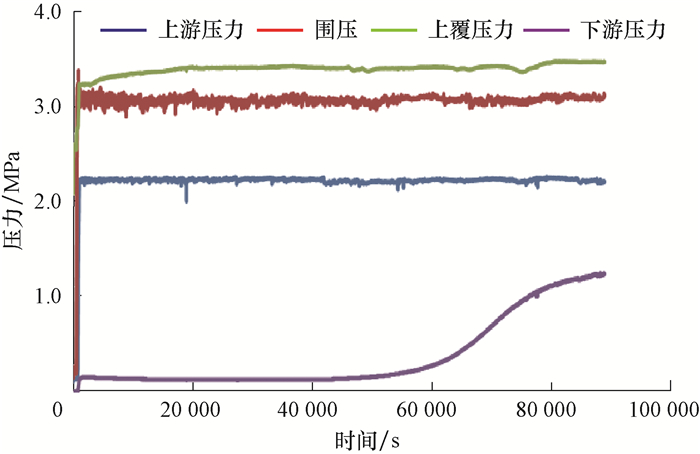

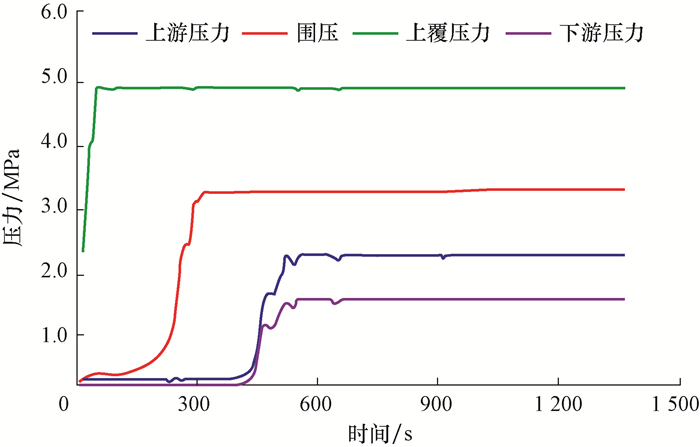

从图 8可以看出，随着岩心的上游压力增大，下游压力也随之增大，在不到50 s时间内就已完成穿透。通过换算，其相对渗透率达1.54 mD。从图 9可以看出，龙马溪组页岩在垂直层理方向的压力穿透速度极慢，在50 000 s时岩心的下游压力才略有上升。通过换算，其相对渗透率为6.94 μD。分析认为，出现此现象主要是受页岩层理和微裂缝等结构特征的影响。压力极易沿平行层理方向发生穿透，这就导致在实际钻井过程中，压力极易沿层理裂缝穿透，造成井壁周围应力状态的改变，使井眼更容易失稳。

4.3 页岩储层微裂缝封堵评价

对压力穿透试验装置进行改进，使其柱塞泵、管线和压力阀等能通过微米级颗粒，以便进行页岩储层微裂缝封堵评价试验。这样，不仅有效解决了割缝钢板法和玻璃刻蚀法等不能真实反映页岩裂缝壁面形态的缺点，还可真实地模拟页岩的微裂缝尺寸，试验结果直观可靠，可重复性强。

采用改进后的压力穿透试验装置，对不同封堵剂的封堵效果进行了评价。颗粒类封堵剂A的封堵试验结果见图 10，微纳米级化学封堵剂B的封堵试验结果见图 11。

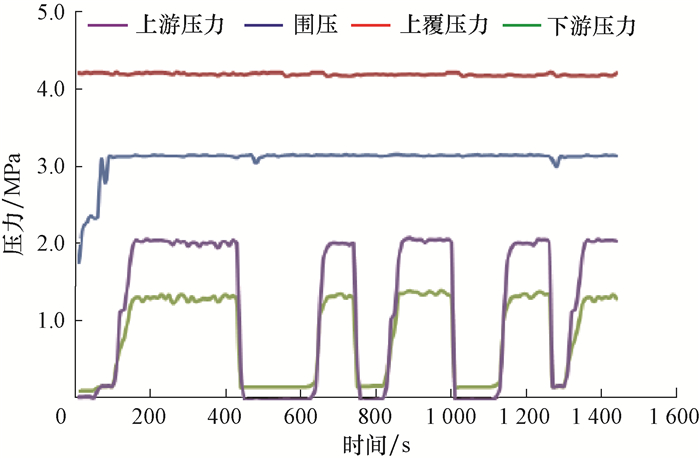

从图 10可以看出，自50 s开泵岩心的上游压力开始上升后，下游压力也随之快速上升。随后重复该过程4次，下游压力仍快速上升，说明封堵剂A并没有对页岩岩心中的微裂缝形成较好的封堵。

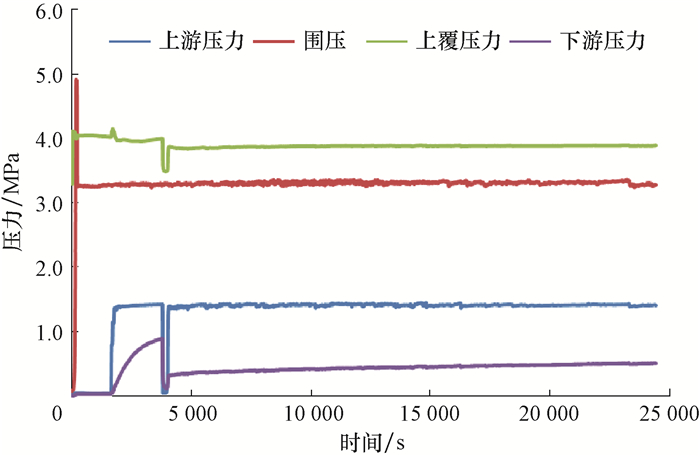

从图 11可以看出，从2 000 s时上游压力达到1.40 MPa开始，岩心下游压力以一定的速度缓慢上升，至4 000 s时升至0.89 MPa后基本不再增加；停泵，上游压力和下游压力都降至0 MPa，重新开泵上游压力继续维持在1.40 MPa，而下游压力在增至0.35 MPa后缓慢增大，至25 000 s时下游压力只有0.53 MPa。该试验说明经过2次封堵后，微纳米化学封堵剂B对龙马溪组页岩微裂缝产生了明显的封堵作用，有效延缓甚至阻止了流体向微裂缝中渗透，起到了较好的井眼稳定作用。

5 结论

1) 常规的滚动回收、线性膨胀试验方法不能有效评价不同钻井液条件下龙马溪组页岩的井眼稳定性能。

2) 基于岩石强度刻划技术的页岩力学性能评价方法，可定量评价页岩微观组构对水化后页岩抗压强度的影响程度；基于CT层析成像技术的裂缝扩展评价方法，可用于直观描述页岩水化后内部微观结构的变化；基于压力穿透技术的微裂缝封堵评价方法，可有效评价压力在页岩中的穿透效应，并对页岩封堵材料的选择具有指导意义。

3) 综合运用基于岩石刻划技术、CT层析成像技术和压力穿透技术的3种评价方法，可以评价矿物组分和结构等特征对井眼稳定的影响，可以反映水化作用下页岩内部微观结构的变化，也可以评价钻井液体系对页岩微裂隙的封堵效果，因此可以将其作为川渝地区龙马溪组页岩储层水化特征的评价方法。
