2. 荆州嘉华科技有限公司, 湖北荆州 434000
2. Jingzhou Jiahua Science and Technology Ltd., Jingzhou, Hubei, 434000, China
近年来, 海上浅层、超浅层气田得到了有效的开发, 但浅层气田具有泥岩含量高、破裂压力低和岩性疏松等特点, 其地质条件决定了钻井工程将面临巨大的挑战, 如果不能很好地控制钻井液的黏度, 会导致循环当量密度(ECD)上升而压漏地层, 进而出现卡钻等各种井下复杂情况[1-6]。南海西部L气田位于莺歌海盆地中央泥底辟构造带东南端, 开发井设计采用裸眼完井的水平井, 最小垂深为586.00 m, 水垂比达1.72~2.20。2017年该气田压力衰竭, 地层压力系数仅为0.87, 且地层泥质含量高达26%~40%, 破裂压力低。前期钻探的2口井均采用海上常用的PRD钻井液体系, 该体系具有较高的低剪切速率黏度, 钻进过程中由于钻井液黏度较高且泥岩污染导致黏度进一步升高, 造成ECD上升, 致使地层破裂并发生严重漏失, 不得不提前完钻; 完井作业时需要对PRD钻井液破胶返排才能够保护储层[7-9], 破胶后完井液漏失严重, 导致无法有效进行砾石充填, 没有达到防砂目的。为了解决上述问题, 笔者对海上其他油气田应用的EZFLOW无固相弱凝胶钻井液体系的抑制性、流变性和暂堵性进行了优化, 解决了泥岩造浆导致的钻井液增稠压漏地层的问题, 提高了地层的承压能力和滤饼的耐冲刷性能, 同时解决了砾石充填过程中的漏失问题, 对海上和其他类似地区的超浅层水平井钻井具有一定的借鉴。
1 浅层水平井钻井难点南海西部L气田前期完钻2口井, 主要目的层为L1层和L2层, 岩性主要为灰色泥岩夹细砂岩和泥质粉砂岩, 采用水平井钻进, 垂深为593.00和849.00 m, 裸眼水平段长486.00和980.00 m, 水垂比为1.48和1.85, 采用PRD钻井液体系施工, 钻进过程中PRD钻井液的表观黏度由刚开钻的25 mPa·s升至32 mPa·s, 动切力由开钻的12.0 Pa升至21.0 Pa, ECD由初期的1.20 g/cm3升至1.39 g/cm3, 最终压漏地层, 被迫提前完钻; 后期下完筛管进行砾石充填作业前为了保护储层对PRD钻井液进行破胶, 破胶后井筒发生漏失, 导致未完成砾石充填作业, 防砂效果较差。
1.1 钻井液黏度升高过快前期完钻的3H井、16H井储层段均采用PRD钻井液钻进, 钻进期间钻井液黏度升高明显, 采用置换一部分新钻井液入井的方式来降低钻井液的黏度, 但仍很难控制其黏度升高。随着井深的增加, 2口井的钻井液表观黏度和动切力都呈现上升趋势, 由于钻井液黏度过高, 置换了一部分新钻井液入井; 但置换新钻井液后其黏度和切力相对开钻时依然较高, 随后又继续增稠, 说明钻井液受地层泥岩污染后造浆严重, 引起钻井液增稠, 分析认为该地层泥岩造浆能力强, 而PRD钻井液的抑制性不强。
1.2 ECD过高压漏地层前期完钻的3H井、16H井都出现了严重的漏失问题, 且2口井的循环当量密度均随井深急剧增大, 相对密度附加值最高达0.31 g/cm3, 经过置换新钻井液处理后, 钻井液黏度有所下降, ECD也有所回落, 但整体仍然偏高(可达1.39~1.45 g/cm3), 超过地层破裂压力极限值, 造成严重漏失, 被迫提前完钻。
1.3 完井砾石充填漏失严重L气田储层为疏松砂岩, 极易出砂, 设计采用砾石充填防砂, 而地层破裂压力低, 砾石充填极易引起漏失而导致无法有效完成充填。前期完钻的3H井由于PRD钻井液暂堵和承压性能较差和对PRD钻井液破胶导致砾石充填过程中漏失严重, 最高漏失达20%, 未有效完成充填作业, 防砂效果不理想; 16H井未采用砾石充填作业, 但投产初期即出砂严重, 影响了产量。
2 钻井液体系优选及性能优化为了避免钻井液破胶带来的漏失问题, 采取保护储层的钻井液直接返排完井方式, 在此基础上优化钻井液流变性能, 提高钻井液抑制性能, 兼顾井下ECD和直接返排条件下的储层保护, 并提高地层的承压能力, 防止井下漏失, 最终解决完井充填过程中的漏失问题。
2.1 钻井液体系优选根据现场施工要求, 研究采用在其他海上油田成功应用的EZFLOW无固相弱凝胶钻井液(以下简称EZFLOW钻井液)。该钻井液具有比PRD钻井液更低的低剪切速率黏度, 返排压力极低, 可以直接返排, 从而保护储层[10-14]。因此, 以EZFLOW钻井液为基础, 引入新型胺基抑制剂防止泥岩造浆, 并优化其流变性, 在满足携砂和储层保护的前提下, 降低钻井液的黏度和切力, 从而降低ECD, 提高钻井液的暂堵性能, 防止井下漏失。
EZFLOW钻井液基本配方为:海水+0.1%NaOH+0.2%Na2CO3+EZVIS流型调节剂+2.5%EZFLO降滤失剂+5.0%EZCARB储层暂堵剂+2.0%JLX-A聚合醇+KCl, 加重至1.10 g/cm3。在此基础上, 对EZFLOW钻井液的流变性、抑制性和暂堵性进行优化与评价。
2.2 流变性能对ECD和储层保护性能的影响在裸眼直接返排完井的前提下, 流变性对ECD和储层保护都有一定的影响, 随着低剪切速率黏度的变化, 渗透率恢复率先增大后降低。既要防止钻井液ECD过大, 又要兼顾储层保护, 钻井液的流变性应有一个最佳范围, 根据钻井液低剪切速率黏度的变化情况(见图 1), 结合井身结构, 采用DrillBench软件模拟计算井下ECD, 同时采用恒温岩心驱替装置模拟气层测试不同低剪切速率黏度下的渗透率恢复率。试验结果表明, 随着钻井液低剪切速率黏度的逐渐增大, ECD逐渐增大, 而岩心渗透率恢复率呈现先增大后降低的趋势, 低剪切速率黏度为15 000~30 000 mPa·s时, 渗透率恢复率都能够达到85%以上, 且钻井液密度为1.10 g/cm3时, ECD最高仅为1.23 g/cm3, 能够很好地控制井下ECD, 防止漏失, 实现既保护储层又兼顾ECD的目的。
|

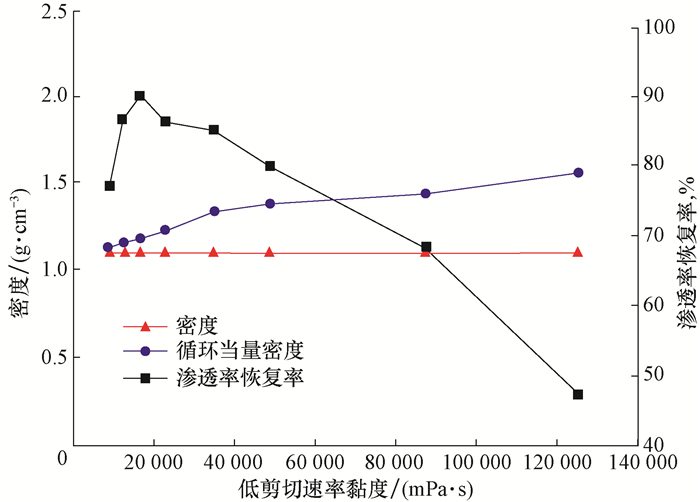

| 图 1 钻井液流变性能对ECD和储层保护的影响 Fig.1 Influence of rheological properties of drilling fluid on ECD and reservoir protection |
在确定了EZFLOW钻井液最佳流变性的前提下, 为防止钻进时其黏度和切力升高, 必须提高钻井液抑制易水化分散泥岩的造浆性能。笔者采用钟汉毅等人[15-17]提出的抑制膨润土造浆的性能试验方法, 根据高浓度的钠膨润土和现场泥岩钻屑侵污后的黏度变化来评价钻井液的抑制性能, 并对前期2口井应用的聚胺UHIB和新型胺基抑制剂UHIB-L的造浆性能进行了对比评价, 基本配方为去离子水+抑制剂+25%钠膨润土。钠膨润土在去离子水及抑制剂溶液中造浆后的流变性能评价试验结果见表 1。试验结果表明, 去离子水中未加入抑制剂时, 25%钠膨润土侵污后, 黏度、切力非常高, 仅能测得6转和3转读数; 去离子水中加入抑制剂时, 经过25%钠膨润土侵污后, 加入2%UHIB后去离子水的黏度和切力依然较高, 而加入2%UHIB-L后去离子水的黏度和切力较低, 说明UHIB-L的抑制造浆性能要优于UHIB。
| 抑制剂 | 条件 | ϕ600 | ϕ300 | ϕ200 | ϕ100 | ϕ6 | ϕ3 |
| 热滚16 h后 | 140 | 125 | |||||
| 2%UHIB | 热滚16 h后 | 27 | 18 | 15 | 12 | 8 | 6 |
| 1%UHIB-L | 热滚16 h后 | 24 | 15 | 11 | 9 | 6 | 5 |
| 2%UHIB-L | 热滚16 h后 | 7 | 6 | 5 | 3 | 1 | |
| 3%UHIB-L | 热滚16 h后 | 5 | 3 | 2 | 1 |
UHIB-L加入EZFLOW钻井液后的抑制性能评价试验结果见表 2。试验结果表明, 未加入胺基抑制剂UHIB-L时, 经过25%钠膨润土和现场泥岩侵污后, 钻井液黏度和切力升高较多; 加入2%UHIB-L后, 25%钠膨润土和现场泥岩侵污后, 钻井液黏度、切力升高幅度较小, 说明UHIB-L能够有效地抑制泥岩的造浆, 防止钻井液增稠。
| UHIB-L加量, % | 侵污 | 表观黏度/(mPa·s) | 塑性黏度/(mPa·s) | 动切力/ Pa |
API滤失量/ mL |
低剪切速率黏度/ (mPa·s) |
| 0 | 20 | 10 | 10 | 4.4 | 15 093 | |
| 25%钠膨润土 | 40 | 22 | 18 | 3.6 | 50 942 | |
| 25%现场泥岩 | 35 | 20 | 15 | 4.0 | 38 026 | |
| 2 | 19 | 10 | 9 | 4.2 | 16 382 | |
| 25%钠膨润土 | 26 | 14 | 12 | 3.8 | 21 093 | |
| 25%现场泥岩 | 23 | 12 | 11 | 4.1 | 19 832 | |
| 注：现场泥岩取自前期完钻的3月的3H井L1层位，泥质含量33%，烘干磨粉过140目筛。 | ||||||
经过上述评价与优化, 得到了优化后的EZFLOW无固相弱凝胶钻井液配方:海水+0.1%NaOH+0.2%Na2CO3+0.4% EZVIS流型调节剂+2.5%EZFLO降滤失剂+5.0%EZCARB储层暂堵剂+2.0%JLX-A聚合醇+2.0%新型胺基抑制剂UHIB-L+KCl, 加重至所需密度(以下试验采用的钻井液密度均为1.10 g/cm3)。
室内采用3H井的L1层位的现场泥岩进一步评价了优化后的EZFLOW钻井液, 取6~10目现场泥岩进行滚动回收率试验。试验结果表明, 清水回收率为7.8%, EZFLOW钻井液回收率达到87.7%, 表明EZFLOW钻井液具有较好的抑制性。
2.4 承压能力L气田气井完钻后下入优质筛管并采用砾石充填防砂完井, 不仅需要提高地层的承压能力, 还不能伤害储层, 因此粒径匹配与暂堵同样重要[18-19]。采用自制的高温高压填砂管模拟疏松砂岩进行了钻井液体系的承压能力试验, 试验条件:温度50 ℃, 压力1~5 MPa, 砂床目数为20~40目, 40~60目砂按1:1填砂, 试验结果见图 2。
|

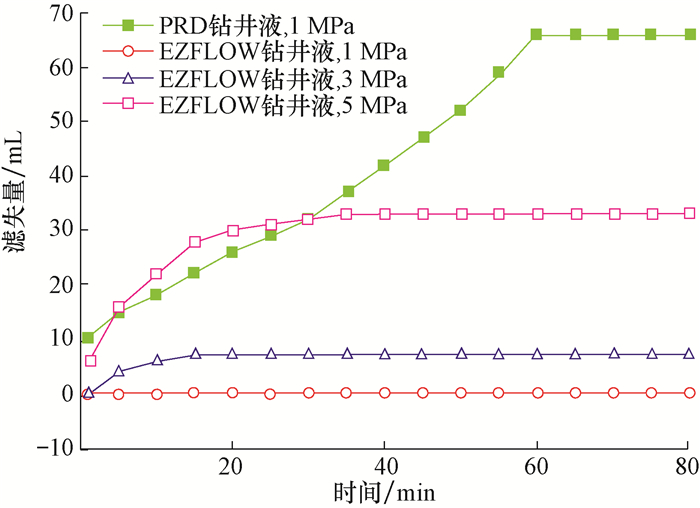

| 图 2 钻井液承压能力性能评价 Fig.2 Performance evaluation of drilling fluid pressure bearing capacity |
从图 2可以看出, PRD钻井液在1 MPa条件下的滤失量随着时间逐渐增大到66 mL, 最后趋于稳定; 优化后的EZFLOW钻井液在1 MPa时无漏失, 3 MPa下的滤失量最大仅7 mL且稳定, 5 MPa下的滤失量在20 min时稳定在33 mL, 表明优化后的EZFLOW钻井液可以形成致密的暂堵层, 其承压能力可达5 MPa, 能够在一定程度上防止井下漏失, 尤其是能够防止砾石充填过程中的漏失。
2.5 润滑性能钻井液的润滑性反映了施工扭矩的大小, 摩阻因数越低, 扭矩越小。室内采用EP极压润滑仪评价钻井液的润滑性, 计算得到摩阻因数为0.09, 可以满足长水平井对润滑性的要求。
3 现场应用2017年7—8月, 南海西部L气田有3口井(17H井、18H井和19H井)进行了钻井作业, 主要目的层为L1层和L2层, 岩性主要为灰色泥岩夹细砂岩和泥质粉砂岩, 压力系数最低为0.87, 采用水平井钻进, 垂深分别为586.00, 591.00和863.00 m, 裸眼水平段分别长603.00, 697.00和597.00 m, 水垂比为1.72~2.20, 与前期完钻的2口井(3H井、16H井)相比, 这3口井具有垂深更浅、水垂比更大的特点, 对钻井液的性能要求更高。3口井在钻进目的层时均采用优化后的EZFLOW无固相弱凝胶钻井液体系, 钻井作业顺利, 未出现井下漏失等任何井下复杂, 完井过程中砾石充填漏失仅为0~3%, 属于轻微渗漏, 完井期间未替入破胶液, 节省了作业时间, 且产量达到预期, 并超过配产。
3.1 钻井液黏度稳定应用EZFLOW无固相弱凝胶钻井液的3口井和应用PRD钻井液的2口井的钻井液性能随井深的变化情况如图 3所示。
|

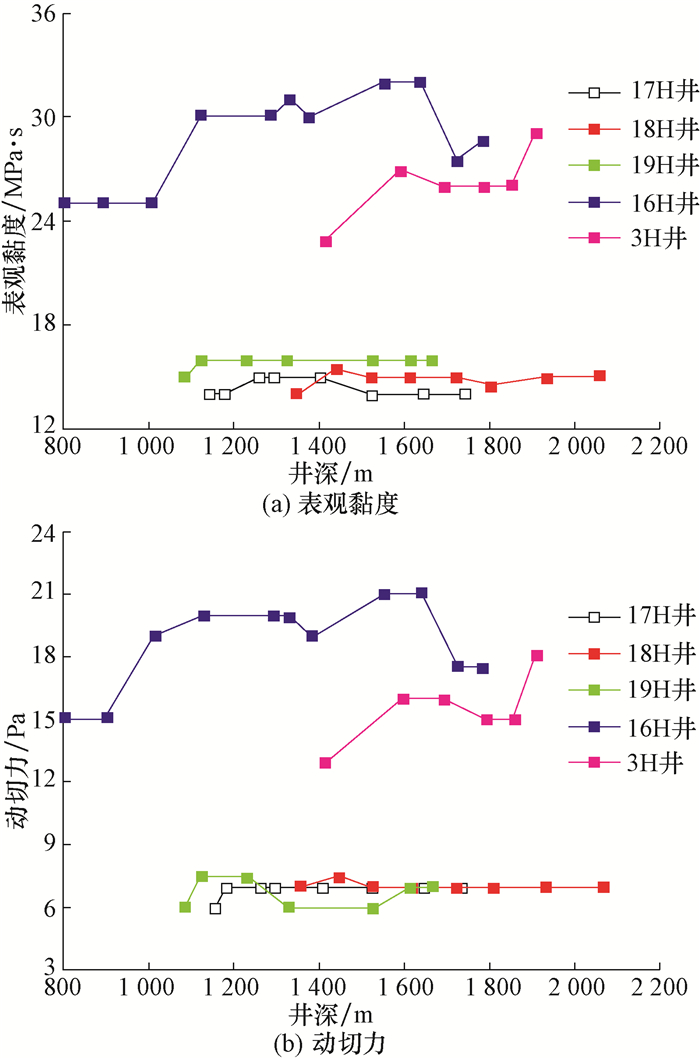

| 图 3 钻井液黏度、切力随井深变化情况 Fig.3 Variation of drilling fluid viscosity and shear force with well depth |
从图 3可以看出, 与3H井、16H井应用的PRD钻井液相比, 优化后的EZFLOW无固相弱凝胶钻井液的黏度和切力更低, 并且随着井深的增大, 钻井液黏度和切力波动幅度小, 性能稳定, 未出现增稠现象, 表明优化后的EZFLOW钻井液具有良好的抑制泥岩造浆的性能。
3.2 ECD附加值小应用EZFLOW无固相弱凝胶钻井液的3口井和应用PRD钻井液的2口井的ECD附加值随井深的变化情况如图 4所示。
|

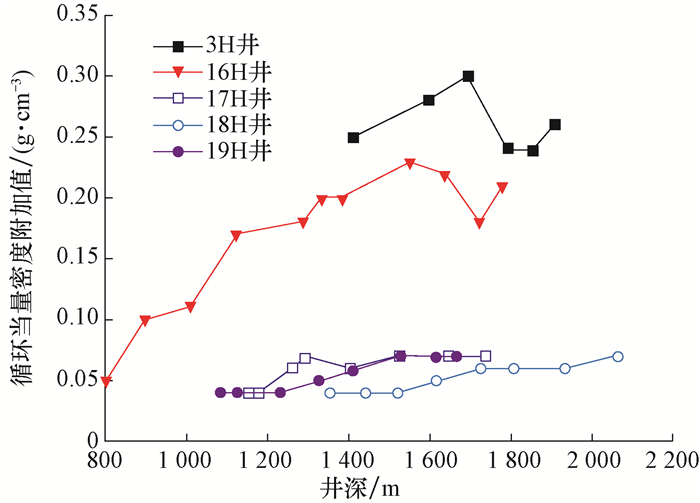

| 图 4 ECD附加值随井深的变化曲线 Fig.4 Curves of ECD added value with well depth |
从图 4可以看出, 与前期完钻的3H井、16H井相比, 17H井、18H井和19H井具有更低的ECD, 并且降低了ECD相对密度的附加值, 由原来最高的ECD附加值0.31 g/cm3降低至0.07 g/cm3, ECD也仅为1.18 g/cm3, 低于地层破裂压力当量密度1.35 g/cm3, 解决了ECD过高压漏地层的问题。
3.3 储层保护效果较好3口井钻井施工顺利, 钻进期间未发生漏失, 砾石充填过程中仅漏失0~3%, 顺利完成砾石充填, 达到了设计的防砂效果, 充填后直接下入生产管柱进行试气, 在配产10×104 m3/d的情况下, 3口井最低产气量10.3×104 m3/d, 最高达16.0×104 m3/d, 均超过配产指标, 表明EZFLOW无固相弱凝胶钻井液体系具有良好的储层保护效果。
4 结论与建议1) 针对超浅层地层泥岩含量高和破裂压力低的特点, 在保护储层的前提下, 给出了钻井液的最佳流变性范围, 有效地控制循环当量密度升高, 防止压裂地层引起漏失, 形成了优化后的EZFLOW无固相弱凝胶钻井液体系。
2) 室内试验和现场应用表明, EZFLOW无固相弱凝胶钻井液能够满足超浅层水平井防漏和储层保护的需要, 为海上超浅层油气开发提供了技术支持, 可为类似的超浅层水平井钻井提供借鉴。
3) EZFLOW无固相弱凝胶钻井液虽然解决了超浅层水平井的钻井难题, 但在钻进超浅层长裸眼水平井时需要进一步优化钻井液流变性及ECD。
