油田污水电化学诱导防垢新技术
王彪1, 王友启2, 李立3
1. 中国石化江苏油田分公司石油工程技术研究院, 江苏扬州 225009;
2. 中国石化石油勘探开发研究院, 北京 100083;
3. 濮阳佰斯泰油气技术服务有限公司, 河南濮阳 457001
摘要: 针对油田注水开发中加阻垢剂进行污水防垢处理时存在药剂作用距离有限、效果受环境因素变化影响的问题,提出了电化学诱导防垢的技术思路,并开展了试验研究。设计了室内评价装置并进行了试验,重点考察了诱导防垢处理前后污水中Ca2+、Mg2+质量浓度的变化情况;加工了现场小试装置,并在FM污水处理站进行了评价试验,考察了处理前后污水中阴离子、阳离子含量的变化情况。通过室内试验,优化了电极材料、极板间距、阴极面积、水流形式等电化学诱导防垢参数。现场试验结果显示,FM站污水经诱导防垢处理后,水中Ca2+质量浓度下降了18.2%、HCO3-质量浓度下降了23.6%;Scalechem 3.1垢化学分析软件预测显示,污水理论结垢量下降了43.4%。研究结果表明,电化学诱导防垢技术可以有效去除污水中的成垢离子,从而起到较好的防垢效果。
关键词: 油田污水     结垢     电化学诱导     防垢
A New Technique for Scaling Prevention in Produced Formation Water by Electrochemical Induction
WANG Biao1, WANG Youqi2, LI Li3
1. Petroleum Engineering Technology Research Institute of Jiangsu Oilfield, Yangzhou, Jiangsu, 225009, China;
2. Sinopec Petroleum Exploration and Production Research Institute, Beijing, 100083, China;
3. Puyang Best Oil & Gas Technology Service Com., Ltd., Puyang, Henan, 457001, China
Abstract: During waterflood operations in field development, attempts to reduce scale formation from produced formation waters are often negatively affected by short anti-scaling distance and environmental influences. To solve this problem, a new technique of scaling prevention by electrochemical induction was introduced, and laboratory and field tests were developed. To evaluate the new electrochemical induction scaling prevention technique in the laboratory, experimental apparatus were designed, and the mass concentrations of Ca2+ and Mg2+ were tested before and after the electrochemically induced scaling prevention. In addition, field site test units were also installed to assess the performance of this technique in the FM produced water treatment station, and the anion and cation contents were measured before and after the electrochemical induction. Parameters of anti-scaling by electrochemical induction such as electrode materials, polar plate spacing, cathode area and water flow pattern were optimized in laboratory tests. The results of field tests indicated that Ca2+ content in the produced water at the FM station decreased by 18.2%, HCO3-by 23.6%, and the theoretical water scaling content reduced by 43.4% after the electrochemically induced scaling prevention as estimated from Scalechem 3.1, a chemical scale analysis software. In summary, the results showed that using an electrochemical induction scaling prevention technique could efficiently remove the scaled ions from produced formation water, and result in good anti-scaling effects.
Key words: produced formation water in oilfields     scaling     electrochemical induction     scaling prevention

污水结垢是油田注水开发中普遍存在的问题,因此为了使水质满足要求,防垢成为一项重要工作。以江苏油田为例,该油田部分污水站污水中Ca2+、Mg2+质量浓度偏高 (部分站点的污水中还含Ba2+、Sr2+),有些甚至超过500 mg/L,同时碳酸氢根离子和硫酸根离子的质量浓度也很高,结垢离子处于严重过饱和状态。由于水的热力学不稳定性和化学不相容性,这些离子析出结垢,给生产带来极大的危害:污水结垢沉积会大大降低设备的传热效果;加剧硫酸盐还原菌 (SRB) 繁殖,造成设备和管道垢下腐蚀;减小管线水流截面积,增大水流阻力和输送能耗;引起地层堵塞,影响油田开发效果与经济效益;造成注水管线频繁清洗和更换[1-6]。对油田污水结垢的防治,国内外提出过很多种方法,大体可以分为阻断结垢过程和减少成垢离子2类。其中,减少成垢离子的方法主要有反渗透膜过滤法和电渗析法等,直接从污水中去除部分或全部成垢离子,减小污水结垢量。但是,反渗透膜法和电渗析法等对水质要求高、运行维护成本高,难以在油田大规模推广应用。目前,油田污水防垢常用阻断结垢过程的方法,具体可以分为化学方法和物理方法,化学方法主要是通过稀释和加入化学阻垢剂来阻止或减少无机盐在溶液和流体通道壁上的结晶沉淀,存在作用距离和时间有限及效果受环境因素变化影响的问题;物理法有晶种技术、超声波处理、磁防垢、高频及射频防垢等,虽然处理成本低廉,但效果不够稳定,缺乏工程参数设计依据[2-3, 7-11]

鉴于目前防垢技术存在的上述问题,有必要开发一种更加稳定有效的防垢技术。但对于高腐蚀污水,如采用电化学预氧化的处理方式,因在处理过程中阴极板结垢易造成预氧化效率下降。为此,笔者针对这一原理,反其道而用之,提出强化阴极板结垢再进行除垢的电化学诱导防垢新技术,室内试验和现场小试表明,该防垢技术可行且效果良好。

1 电化学诱导防垢技术思路

电化学透导防垢的整体技术思路为:采用电化学预氧化方式,人为强化水垢在阴极板的形成,然后采用“釜底抽薪”的方式将阴极板的水垢清除,从而改变污水的结垢趋势,达到减垢、防垢的目的。

具体操作步骤为:在水处理系统中增加电化学设备,通过静电引力作用使Ca2+、Mg2+在阴极板富集,人为造成阴极板附近局部区域Ca2+、Mg2+的质量浓度远大于水溶液中Ca2+、Mg2+的质量浓度,形成局部过饱和,并与水中CO32-、SO42-、OH-在阴极区域发生反应从而结垢、沉淀,再定期更换结垢电极或清洗排出,去除污水中的部分成垢离子。

2 试验装置及方法

电化学诱导防垢试验装置:自制亚克力密封装置 (长、宽、高均为10 cm),按进 (出) 水口2或3计算有效容积650 mL,阳极板面积25 cm2,电极板间距10~90 mm可调,稳压直流电源电压0~10 V、电流0~2 A。试验装置如图 1所示。

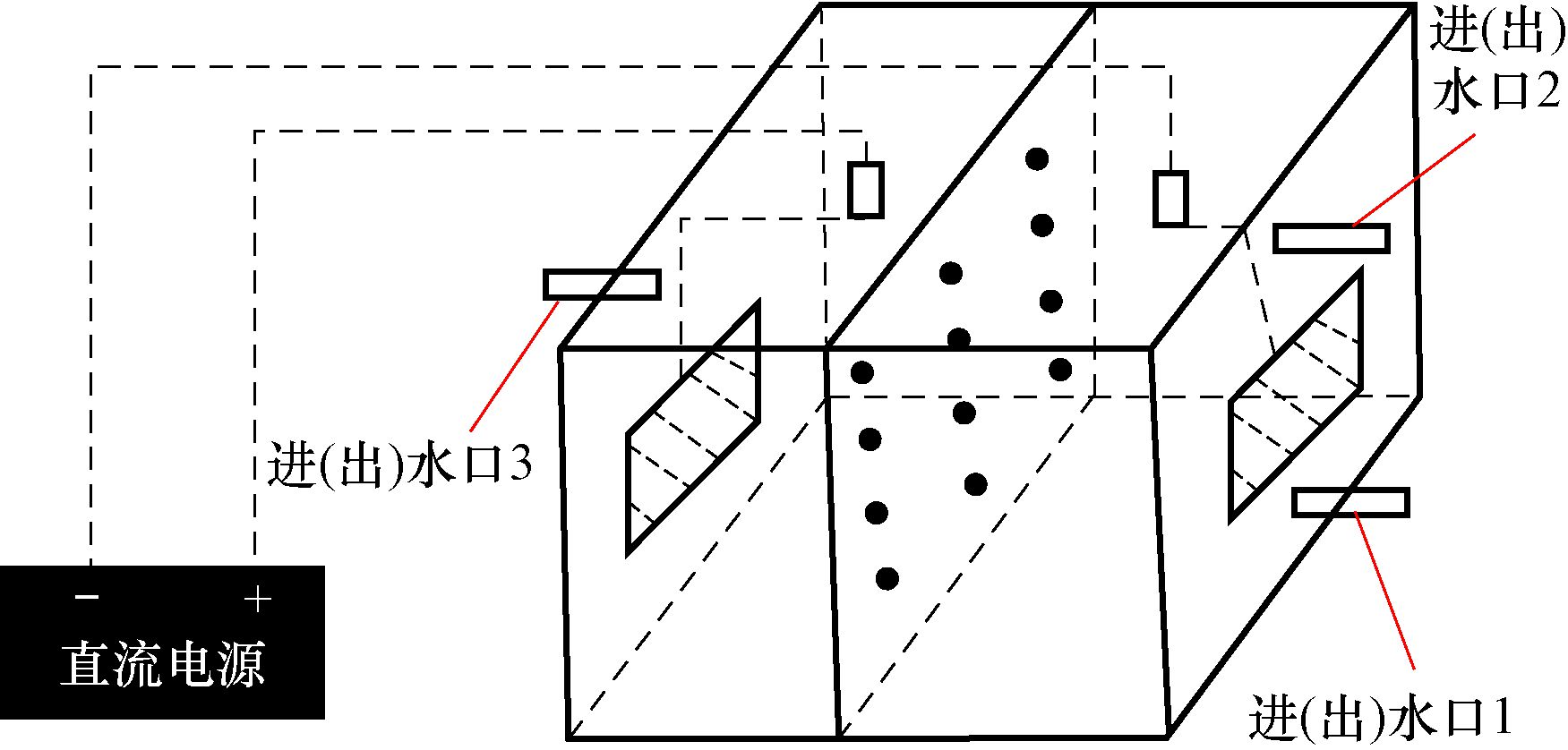

图 1 电化学诱导防垢试验装置示意 Fig.1 Schematic of the experimental device used in electrochemical induction scaling prevention

试验步骤:1) 取650 mL水样注入电化学诱导防垢装置,使电极完全浸入;2) 在一定电流、电压条件下进行防垢试验;3) 每隔10 min用注射器取样;4) 使用等离子发射光谱仪测定电化学诱导防垢试验前水样以及每次取样的Ca2+、Mg2+质量浓度,计算其去除率。

现场小试中使用滴定法检测水样的Ca2+、Mg2+和其他离子的质量浓度变化情况,计算Ca2+、Mg2+总量的去除率,并计算理论结垢量,分析结垢趋势的变化情况。

3 电化学诱导防垢参数优化试验 3.1 阴极材料优选

分别使用304不锈钢、纯钛、合金,制成5 cm×5 cm的阴极试片,在封闭试验装置中放置650 mL水样,进行阴极材料的优选试验;同时,为分析CO2自然溢出的影响,敞口放置一组空白水样作为对比,放置同样时间 (15 min) 后检测硬度进行对比。水样中Ca2+、Mg2+质量浓度的变化结果见表 1

表 1 阴极材料优选试验结果 Table 1 Results of cathode material optimization test
阴极材料Ca2+、Mg2+的质量浓度/(mg·L-1)去除率,%
处理前处理后
304不锈钢422.0334.420.8
合金422.0340.819.2
纯钛422.0345.618.1
422.0404.84.1

表 1可知,不锈钢的Ca2+、Mg2+去除率最高,合金次之,纯钛较低。油田污水中Cl-质量浓度较高,易造成不锈钢腐蚀,因此选择合金作为阴极材料。

3.2 极板间距的影响

选择合金阴极试片,改变极板间距,考察极板间距对水样处理效果的影响。试验结果见表 2

表 2 极板间距对水样处理效果的影响试验结果 Table 2 Test results of the influence of polar plate spacing on scaling prevention in water samples
极板间
距/mm
电压/V电流/ACa2+、Mg2+的质量
浓度/(mg·L-1)
去除率,%
处理前处理后
203.70.50431.2348.819.1
404.40.50431.2345.619.8
605.00.50431.2343.220.4
805.60.50431.2346.819.6

表 2可知,极板间距不同时,Ca2+、Mg2+的去除率有所差异,但差异不大。为节省电能,应使用较小的极板间距以降低电压。

3.3 阴极面积的影响

选择合金阴极试片,使用钛基稳阳极,在相同条件下,进行不同阴极面积对Ca2+、Mg2+去除率的影响试验,结果见表 3

表 3 阴极面积对Ca2+、Mg2+去除率的影响试验结果 Table 3 Test results of the influence of the cathode area on Ca2+ and Mg2+ removal rate
阴极面积/cm2Ca2+、Mg2+的质量浓度/(mg·L-1)去除率,%
处理前处理后
25426.4337.219.1
50426.4330.822.4
100426.4322.824.3
三维电极426.4263.238.3

表 3可以看出,随着阴极面积增大,Ca2+、Mg2+的去除率升高。因此,在条件允许的情况下,应该尽可能增大阴极面积。

3.4 水流形式的影响

使用合金阴极试片,选择相同的电流、电压,调节出水口设置,使水样分别以流过阴阳极区 (关闭图 1中2,并使1为进水口,3为出水口) 和仅流过阴极区 (关闭图 1中3,并使1为进水口,2为出水口)2种形式循环流过处理装置,评价2种水流形式下的防垢效果,结果见表 4

表 4 水流形式对防垢效果的影响试验结果 Table 4 Test results of the influence of the water flow patterns on scaling prevention
序号Ca2+、Mg2+的去除率,%
流经阴极区流经阴阳极区
111.08.6
212.116.4
312.522.6
419.634.5
526.042.9
629.746.7

表 4可知,水样流经阴阳极区的Ca2+、Mg2+的去除率高于只流经阴极区的去除率。因此,现场施工时,要采用污水流过阴阳极区的水流方式。

4 现场试验

在室内试验的基础上,将试验装置放大20倍,设计加工了电化学诱导防垢小试装置,选择FM站污水进行现场小试。试验流程如图 2所示,连续流诱导防垢处理结果见表 5

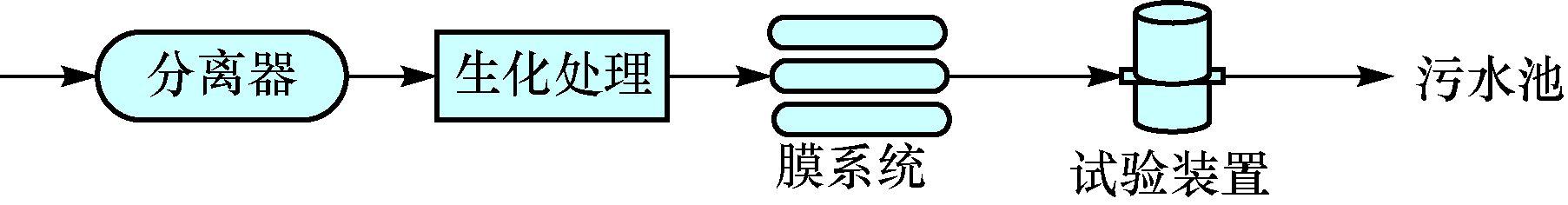

图 2 FM站污水处理试验流程 Fig.2 Process of produced water treatment at the FM station
表 5 FM站连续流诱导防垢处理前后离子质量浓度变化情况 Table 5 Mass concentrations of ions in the produced water at the FM station before and after scaling prevention by electrochemical induction with continuous water flow
离子离子的质量浓度/(mg·L-1)
处理前处理后
K++Na+11 714.4411 914.86
Ca2+433.83354.95
Mg2+68.7771.76
Cl-16 309.7716 539.73
HCO3-541.45413.47
SO42-3 250.583 281.04
矿化度32 318.8332 575.80

表 5可知,FM站污水经电化学诱导防垢处理后,水中结垢离子Ca2+的质量浓度下降了18.2%,HCO3-质量浓度下降了23.6%。

用Scalechem 3.1垢化学分析软件对处理前后的水样进行了结垢预测,结果如图 3所示。

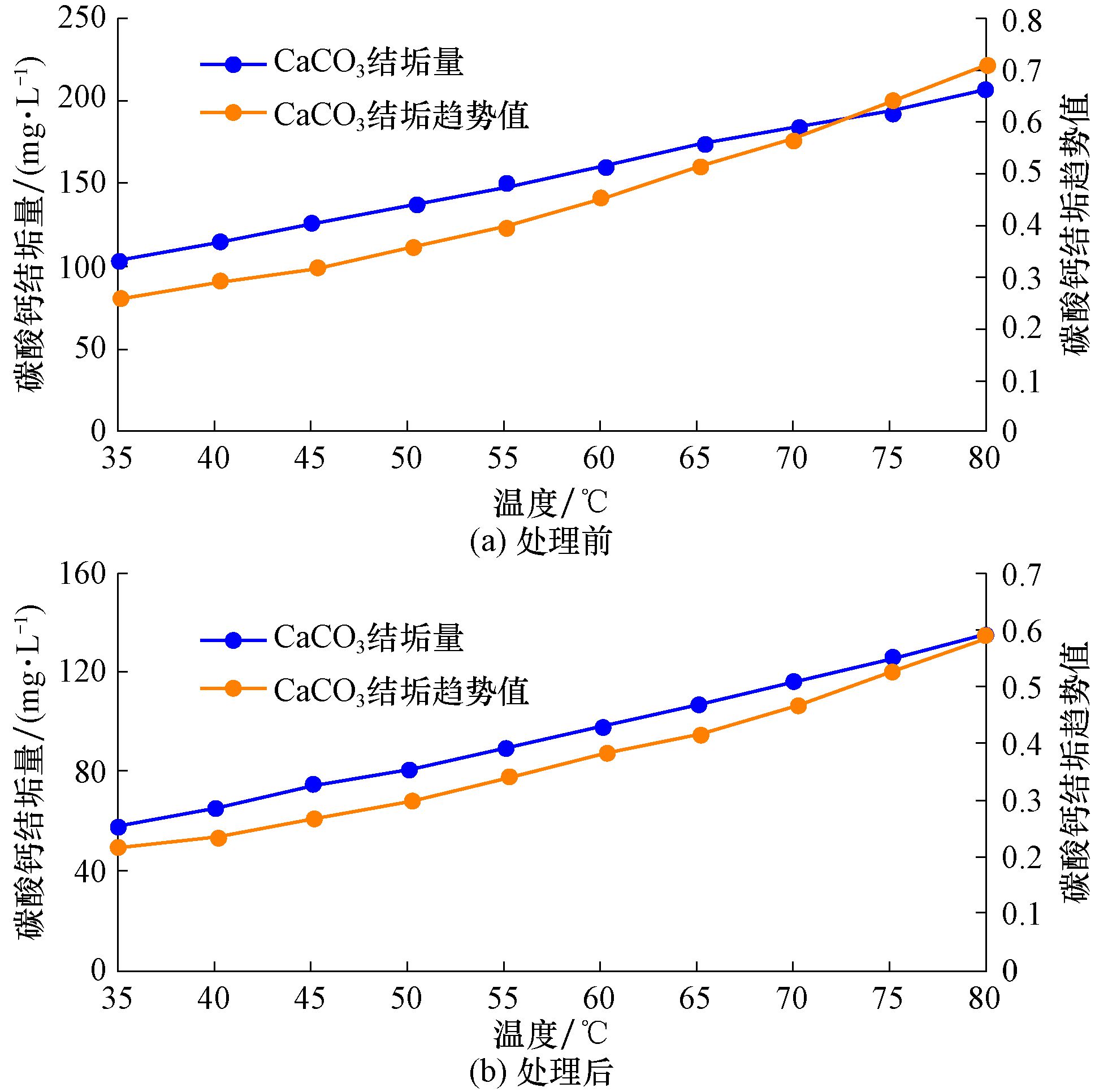

图 3 污水处理前后的结垢趋势预测 Fig.3 Prediction of scaling trends before and after produced water treatment

图 3可以看出,经电化学诱导防垢技术处理后,FM站污水理论结垢量明显下降,35 ℃时的理论结垢量下降了43.4%,结垢趋势值也有较大程度的下降,起到了较好的防垢效果。

5 结论

1) 针对油田注水开发过程中的水体结垢问题,加阻垢剂进行阻垢处理的方式存在药剂作用距离有限、效果受环境因素变化影响较大的缺点,而减少成垢离子的方法防垢效果更好。

2) 油田污水电化学诱导防垢新技术,通过人为强化Ca2+、Mg2+和CO32-、SO42-、OH-在阴极区域反应并结垢析出,有效降低了污水中成垢离子的质量浓度,从根本上改善了水体的结垢状况,是一种“釜底抽薪”的防垢工艺。

3) 现场试验结果证明,经电化学诱导防垢技术处理后,污水理论结垢量可下降43.4%,表明该技术思路可行,且防垢效果良好。

4) 水流形式试验表明,油田污水电化学诱导防垢不只阴极起作用,而是阴阳极共同参与的电化学过程。因此,具体防垢机理尚有待进一步研究。

[1] 樊世忠, 何纶. 国内外油气层保护技术的新发展 (Ⅱ):工程技术措施[J]. 石油钻探技术, 2005, 33(2): 1–4.
FAN Shizhong, HE Lun. Recent foreign developments in the reservoir-protection techniques (Ⅱ):engineering & technical considerations[J]. Petroleum Drilling Techniques, 2005, 33(2): 1–4.
[2] 包晨龙, 戟磊, 刘平江, 等. 油田防垢研究进展[J]. 广州化工, 2012, 40(10): 21–23.
BAO Chenlong, JI Lei, LIU Pingjiang, et al. Study progress of scale prevention in oilfield[J]. Guangzhou Chemical Industry, 2012, 40(10): 21–23.
[3] 李海波, 张舰. 油田防垢技术及其应用进展[J]. 化学工业与工程技术, 2012, 33(4): 40–43.
LI Haibo, ZHANG Jian. Oilfield inhibition technology and application progress[J]. Journal of Chemical Industry & Engineering, 2012, 33(4): 40–43.
[4] 徐振峰, 马广彦, 冯彦田, 等. 油田结垢治理技术的改进与提高[J]. 石油工业技术监督, 2004, 20(4): 10–11.
XU Zhenfeng, MA Guangyan, FENG Yantian, et al. Improvements on treatment technology for scale formation in oilfields[J]. Technology Supervision in Petroleum Industry, 2004, 20(4): 10–11.
[5] 徐军, 陶荣德, 李养池, 等. 油田结垢机理及阻垢剂评价方法探讨[J]. 广州化工, 2013, 41(16): 18–19.
XU Jun, TAO Rongde, LI Yangchi, et al. Oilfield scale formation mechanism and evaluation methods of scale inhibitors[J]. Guangzhou Chemical Industry, 2013, 41(16): 18–19.
[6] 朱义吾. 油田开发中的结垢机理及其防治技术[M]. 西安: 陕西科学技术出版社, 1995: 1-50.
ZHU Yiwu. The scaling mechanism and its inhibition technology in oilfield development[M]. Xi'an: Shaanxi Science and Technology Press, 1995: 1-50.
[7] 付亚荣. 人工鱼群算法在油井防腐阻垢设计中的应用[J]. 石油钻探技术, 2010, 38(3): 101–103.
FU Yarong. Oil well corrosion prevention design using artificial fish-swarm algorithm[J]. Petroleum Drilling Techniques, 2010, 38(3): 101–103.
[8] 樊泽霞, 任韶然, 王杰祥, 等. 油井化学防垢复合挤注技术室内研究及现场应用[J]. 石油钻探技术, 2007, 35(4): 84–86.
FAN Zexia, REN Shaoran, WANG Jiexiang, et al. Lab tests and field applications of chemical anti-scale and squeezing technique[J]. Petroleum Drilling Techniques, 2007, 35(4): 84–86.
[9] 李诗吉, 徐莹, 刘春鹏, 等. 油田污水水垢控制器除防垢机理研究及其应用效果分析[J]. 中外能源, 2014, 19(4): 85–88.
LI Shiji, XU Ying, LIU Chunpeng, et al. The research on oilfield scale controller mechanism and application effect[J]. Sino-Global Energy, 2014, 19(4): 85–88.
[10] 雒和敏, 张荣辉, 铁成军, 等. 姬塬油田集输系统工艺法防垢模式的评价[J]. 石油工程建设, 2014, 40(4): 64–67.
LUO Hemin, ZHANG Ronghui, TIE Chengjun, et al. Evaluation of process method for scale prevention in transport and gathering system of Jiyuan Oilfield[J]. Petroleum Engineering Construction, 2014, 40(4): 64–67.
[11] 常辉, 郑锋, 徐卫峰, 等. 物理防垢技术在大牛地气田的应用[J]. 断块油气田, 2015, 22(3): 405–408.
CHANG Hui, ZHENG Feng, XU Weifeng, et al. Application of physical scale prevention technology in Daniudi Gas Field[J]. Fault-Block Oil & Gas Field, 2015, 22(3): 405–408.

文章信息

王彪, 王友启, 李立
WANG Biao, WANG Youqi, LI Li
油田污水电化学诱导防垢新技术
A New Technique for Scaling Prevention in Produced Formation Water by Electrochemical Induction
石油钻探技术, 2017, 45(2): 92-95.
Petroleum Drilling Techniques, 2017, 45(2): 92-95.
http://dx.doi.org/10.11911/syztjs.201702015
