特高含水期油田“四点五类”剩余油分类方法
王友启
中国石化石油勘探开发研究院, 北京 100083
摘要: 特高含水期油田的油水分布状况复杂,需要明确其剩余油的定义、属性分类方法和水驱开发潜力评价方法。在油藏水驱极限驱油效率研究和渗流力学分析的基础上,选取油水渗流特征点对应的4个含油饱和度为剩余油分类界限点,建立了特高含水期油田"四点五类"剩余油属性分类方法。将特高含水期油田剩余油划分为富集油、相对富集油、可动用油、难动用油和残余油5类,分析了这5类剩余油的具体属性、开发调整对策及措施方向。根据提出的油田水驱开发潜力评价方法,将特高含水期油田水驱开发潜力划分为水驱极限潜力、可动用潜力和难动用潜力3类,并对中国石化10个中高渗透油田的剩余油属性分类和水驱开发潜力进行了分析,结果表明,特高含水后期普遍分布的剩余油以难动用油为主,局部富集的剩余油以相对富集油为主,注水开发极限潜力巨大,但近4/5为难动用潜力油藏。特高含水期油田"四点五类"剩余油分类方法明确了剩余油的分布特征,为制定不同类型剩余油开发调整措施提供了理论依据。
关键词: 特高含水     剩余油     分类方法     注水开发     开发潜力
"Four Points and Five Types" Remaining Oil Classification in Oilfields with Ultra-High Water Cut
WANG Youqi
Sinopec Petroleum Exploration & Production Research Institute, Beijing, 100083, China
Abstract: Oil and water distribution within the reservoirs in mature oilfields with extremely high water cut is very complicated. To tap the development potential of such fields, it is necessary to have a clear definition of the remaining oil, its attributes and classification method, and the approaches for evaluating the potential for further developing the fields with a waterflooding program. A "Four Points and Five Types" remaining oil classification method for oil fields with ultra-high water cut was developed in this paper by selecting 4 oil saturation points corresponding to the oil-water seepage characteristics as the boundary points of remaining oil classification, based on the investigation of the ultimate oil displacement efficiency and the analysis of the seepage mechanics. The remaining oil in fields with ultra-high water cut was classified into five types, including enriched oil, somewhat enriched oil, movable oil, hard-to-move oil, and residual oil. The specific features and re-development strategies of these five types of remaining oil were analyzed. Based on the presented method for evaluating the waterflooding development potential of oilfields, the waterflooding development potential of oil fields with extremely high water cut was categorized into three types, namely, ultimate waterflooding potential, movable potential and hard-to-move potential. Investigation of the remaining oil types and waterflooding development potential of 10 fields with mid-high permeability showed that majority of the remaining oil in fields with extremely high water cut was hard-to-move oil, and there was rather enriched oil in some local areas. Although there was huge waterflooding development potential in such fields, nearly 4/5 of the remaining oil was hard to produce. In summary, the "Four Points and Five Types" remaining oil classification method for fields with extremely high water cut helped to make clear the remaining oil distribution features and provided supports for working out re-development strategies of the various types of remaining oil.
Key words: ultra-high water cut     remaining oil     classification     waterflooding     development potential

随着开发的不断深入,我国东部老油田普遍进入特高含水开发阶段,综合含水率大于90%的储量占55%、产量占60%。近几年,国内学者围绕特高含水期油田的剩余油分布[1-3]、渗流规律与开发特征[4-9]、开发对策[10-14]等开展了大量研究,特别是在剩余油分布方面[1-3],依托构造、储层的精细描述,综合应用密闭取心、动态监测、室内试验、数值模拟等手段,基本实现了对剩余油的精细化、定量化和动态化描述,对剩余油分布规律的认识由高含水期的“高度分散、局部富集”转变为特高含水期的“普遍分布、局部富集”,有效指导了油田开发策略的调整。目前对剩余油分布规律的研究主要集中在剩余油富集区及其分布模式方面,对剩余油属性的研究较少,还没有建立统一、量化的分类方法;剩余油富集区是个模糊的概念,没有明确的定义和概念,“普遍分布”的剩余油是什么属性也没有描述。为此,笔者综合特高含水期油田的开发特征、相对渗透率曲线和含水率划分标准,选取油水渗流特征点对应的含油饱和度为剩余油分类界限点,建立了特高含水期油田“四点五类”剩余油分类方法和水驱开发潜力评价方法。

1 剩余油分类关键参数的定义 1.1 水驱极限驱油效率

常规相对渗透率曲线通常是在岩心中注水量为30~50倍孔隙体积条件下测得的,水驱油试验得到的水驱油效率一般为50%~60%,而矿场密闭取心资料显示部分岩样驱油效率超过了70%,为揭示产生这一差异的原因,国内学者开展了大量的大注水量水驱油试验[4-5, 8],结果表明,水驱油效率既与储层渗透率、原油黏度有关,也受注水量影响,随注水量增加,驱油效率提高,注水量为1 000倍孔隙体积时,水驱油效率达70%以上。

定义注水量为1 000倍孔隙体积时的水驱油效率为水驱极限驱油效率,基于文献[5]中的中高渗透砂岩储层试验数据,回归得到水驱极限驱油效率与储层渗透率和油水黏度比的关系式:

(1)

式中:EDmax为水驱极限驱油效率;Ka为储层渗透率,mD;μo为地层原油黏度,mPa·s;μw为水的黏度,mPa·s。

1.2 特高含水期油水渗流拐点

大注水量相对渗透率曲线试验结果表明,油水相对渗透率比值与含水饱和度的半对数曲线只有中间部分符合线性关系;在高含水饱和度条件下,油水相对渗透率比值与含水饱和度的半对数曲线会偏离线性关系,将偏离线性关系的点定义为特高含水期油水渗流拐点[5, 8]。出现油水渗流拐点后,特高含水期油田开发呈现出新的渗流特征,水相渗流阻力急剧减小,耗水量大幅增加,水油比急剧上升,油田进入低效或无效开发阶段。为便于矿场应用,用含水率表示油水渗流拐点出现的时机。基于油水相对渗透率曲线,绘制油水相对渗透率比值与含水饱和度的半对数曲线和含水率与含水饱和度曲线,选取高含水和特高含水阶段对应的数据进行线性回归,得出相关性最高的直线段与曲线的交汇点,确定为油水渗流拐点;然后根据含水率与含水饱和度曲线求取其对应的含水率。中国石化10个特高含水期油田的相对渗透率曲线分析结果表明,油水渗流拐点对应的含水率为95.70%~98.60%(见表 1),进一步回归得到中高渗透砂岩油藏油水渗流拐点对应的含水率与储层渗透率和油水黏度比的关系式:

(2)
表 1 中国石化10个特高含水期油田油水渗流拐点计算结果 Table 1 Data at the inflection points of oil-water relative permeability ratio versus water cut curves in 10 Sinopec oilfields with ultra-high water cut
油田储层渗透率/mD油水黏度比油水渗流拐点
对应含水率,%
胜坨2 20038.1497.27
孤岛1 765183.7997.61
孤东1 568158.1098.59
埕东2 526118.5897.99
永安1 17820.7595.75
东辛1 16227.6796.22
双河2 32719.1795.71
王场2 53798.8198.19
文中1752.5796.04
濮城1742.7796.69

式中:fwm为油水渗流拐点对应的含水率。

2 特高含水期油田剩余油分类方法 2.1 分类方法的提出

油田开发进入特高含水阶段后,地下油水分布状况更加复杂,开发动态也呈现新特征,对该阶段油田的开发策略进行合理开发调整, 既要精细分析地下油水分布的变化, 也要准确描述剩余油的属性。剩余油的空间分布特征及属性的描述是制约特高含水期油田开发的关键问题。目前,残余油的概念是明确的,而剩余油富集区、相对富集区没有明确的定义,为此从剩余油对应的渗流特征和油田开发阶段入手,综合特高含水期油田的开发特征、相对渗透率曲线和含水划分标准,选取油水渗流特征点对应的含油饱和度为剩余油分类界限点,将特高含水期油田剩余油划分为富集油、相对富集油、可动用油、难动用油和残余油5类,建立了特高含水期油田“四点五类”剩余油分类方法。

“四点”是指剩余油划分的4个含油饱和度界限点,分别是水驱含水率与含油饱和度曲线上含水率60%和90%对应的含油饱和度、油水相对渗透率曲线上油水渗流拐点和水驱极限驱油效率对应的含油饱和度,将其定义为So60So90SomSor

“五类”是指按照属性将剩余油划分为富集油、相对富集油、可动用油、难动用油和残余油5类,对应的分布区域分别定义为富集区、相对富集区、可动用区、难动用区和残余油区。定义含油饱和度高于So60的剩余油为富集油,其分布区域为剩余油富集区;含油饱和度介于So60So90之间的剩余油为相对富集油,其分布区域为剩余油相对富集区;含油饱和度介于So90Som之间的剩余油为可动用油,其分布区域为剩余油可动用区;含油饱和度介于SomSor之间的剩余油为难动用油,其分布区域为剩余油难动用区;含油饱和度低于Sor的剩余油为残余油,其分布区域为残余油区。

2.2 含油饱和度界限点的确定

4个含油饱和度界限点是剩余油分类的关键,可依据油水相对渗透率渗曲线求取。

So60So90是借鉴油田开发含水阶段划分方法确定的2个含油饱和度界限点。含水率60%是中低含水率与高含水率的分界点,剩余油富集区的油水渗流中油相应具有渗流优势,在生产上应表现为含油率高于含水率,为了与油田开发含水阶段划分一致,选取含水率60%对应的含油饱和度为剩余油富集区的界限点。含水率90%是高含水率与特高含水率的分界点,含水率介于60%~90%对应的相对富集油区是特高含水期老油田挖潜的重点,为此将含水率90%对应的含油饱和度作为剩余油相对富集区与可动区的分界点。依据油水相对渗透率曲线和分流量方程,绘制含油饱和度与含水率的关系曲线,选取曲线上含水率为60%和90%对应的含油饱和度即为So60So90

Som为油水渗流拐点对应的含油饱和度,油水渗流拐点是特高含水期油田开发的突变点,拐点出现后,水相渗流能力急剧增大,油相渗流能力急剧降低,油田进入高耗水阶段,选取该点对应的含油饱和度为剩余油可动用区与难动用区的分界点。依据油水相对渗透率曲线,绘制油水相对渗透率比值与含油饱和度的半对数曲线,选取偏离线性关系的油水渗流拐点对应的含油饱和度即为Som

Sor为残余油饱和度,为剩余油难动用区与残余油区的分界点,可在大注水量油水相对渗透率曲线上读取或利用水驱油极限驱油效率统计公式计算得到。

2.3 剩余油属性及开发对策

依据特高含水期油田不同区域剩余油的渗流特征,分析了5种类型剩余油的属性,提出了针对性的开发策略和措施调整方向。

富集油分布于含油饱和度高于So60的区域,该类剩余油未被注入水波及或波及较弱,如果单独开发处于无水或中低含水开发阶段,注入水波及到即可动用,开发对策以扩大注水波及范围为主,可采用层系细分、井网调整等手段进行挖潜[11]

相对富集油分布于含油饱和度介于So60So90之间的非主流线区域,该类剩余油已被注入水波及,只是过水量较少,驱替程度较低,如果单独开发处于高含水开发阶段,开发对策以提高过水量和驱替程度为主,可通过井网调整或措施变流线挖潜[7, 11]

可动用油分布于含油饱和度介于So90Som之间的主流线区域,该类剩余油注水波及程度和驱替程度均较高,如果单独开发处于特高含水开发阶段,矿场可采用转流场/调流线等方法提高驱替程度,并结合提高采收率技术改善开发效果[6-7]

难动用油分布于含油饱和度介于SomSor之间的优势渗流通道,该类剩余油驱替程度较高,如果单独开发处于特高含水后期的高耗水开发阶段,常规的水驱调整和提高采收率技术经济效益差,需要探索新型的提高采收率技术[10, 12-14]

残余油分布于含油饱和度低于Sor的优势渗流通道,该类剩余油过水量很大、水驱油效率达到极限,注水难以动用,需要探索非常规开采技术。

3 应用实例 3.1 中高渗透特高含水期油田剩余油分类

应用“四点五类”剩余油分类方法对上述10个中高渗透特高含水期油田的剩余油进行分类,基于各油田的相对渗透率曲线分别求取其So60So90Som等3个含油饱和度界限点,利用式 (1) 计算10个油田的水驱极限驱油效率,然后再根据水驱极限驱油效率计算残余油饱和度Sor,结果见表 2

表 2 中国石化10个中高渗透特高含水期油田含油饱和度界限点计算结果 Table 2 Ultimate oil saturation points of 10 Sinopec oilfields with mid-high permeability and ultra-high water cut
油田 So60 So90 Som Sor
胜坨0.5740.4930.3800.170
孤岛0.5890.5200.3780.178
孤东0.6270.5650.3860.196
埕东0.5800.5120.3710.172
永安0.5030.4520.3780.178
东辛0.4780.4200.3570.176
双河0.5560.4860.3760.184
王场0.6400.5610.4190.204
文中0.6110.4960.4360.232
濮城0.5710.4260.3870.206
平均0.5730.4930.3870.190

在数值模拟得到的剩余油饱和度分布的基础上,依据含油饱和度界限点,将剩余油分布划分为富集区、相对富集区、可动用区、难动用区和残余油区,并制定各区剩余油开发调整措施。

埕东油田东区在注水量为3.8倍孔隙体积、采出程度达46.6%、综合含水率为98.1%时,新钻密闭取心井埕7-检9井,其Ng34层的含油饱和度剖面如图 1所示。

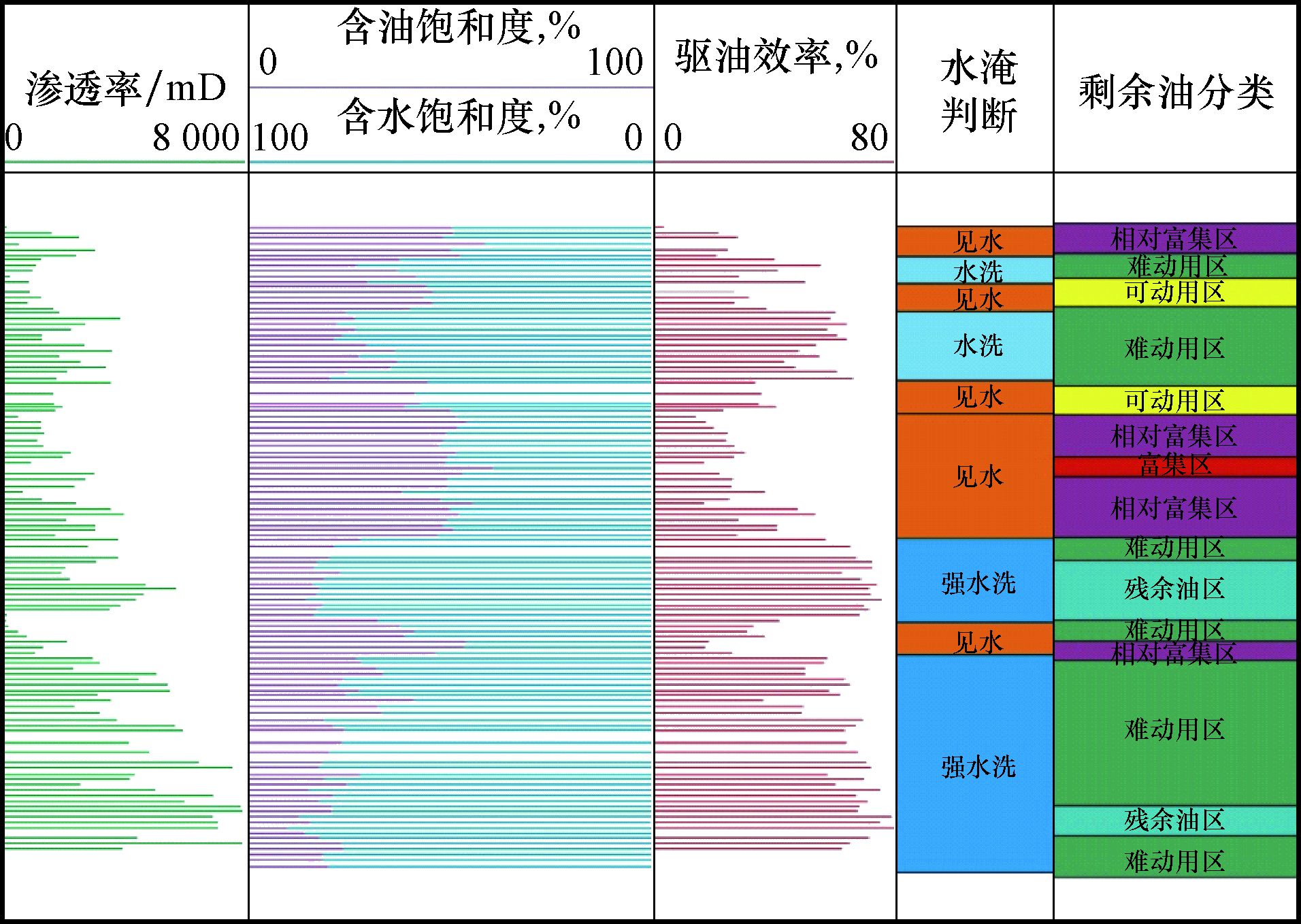

图 1 埕东油田东区埕7-检9井Ng34层含油饱和度剖面 Fig.1 Oil saturation profile of the Ng34 layer in Well Cheng 7-Well Jian 9 in the east block of Chengdong Oilfield

依据埕东油田东区油藏相渗曲线及式 (1),得到该区4个饱和度界限点So60So90SomSor分别为0.574,0.478,0.401和0.169。根据这4个含油饱和度界限点,将埕7-检9井Ng34层剩余油划分为富集油、相对富集油、可动用油、难动用油和残余油等5类,这5类剩余油分别占含油层段的1.8%,20.2%,12.8%,56.9%和8.3%。正韵律储层的剩余油富集区和相对富集区主要分布于正韵律层上部,可通过调整井网或采取改变流线措施提高过水量;剩余油可动用区位于正韵律层中上部,难动用区和残余油区位于正韵律层下部,已进入高耗水开发阶段,需要探索新的提高采收率技术。

对比图 1中的剩余油分类结果与水淹判断结果可知,水淹判断结果相对较粗,相同水淹级别中剩余油具有多种属性,相同属性的剩余油被划分到不同的水淹级别中,而剩余油分类结果更细,划分结果与开发调整措施对应性更强,水淹判断的强水洗区进一步细分为残余油区和难动用区,水洗区细分为可动用区和难动用区,见水区细分为富集区、相对富集区、可动用区和难动用区。

3.2 水驱开发潜力评价

为了客观评价大注水量驱油试验效果,综合油田开发新特征和对水驱油试验的新认识,在特高含水期油田剩余油分类方法的基础上,提出了水驱开发潜力评价方法,将特高含水期油田水驱开发潜力划分为极限潜力、可动潜力和难动潜力等3类。

水驱极限潜力定义为水驱极限驱油效率与目前标定采收率之差,水驱可动潜力为特高含水期油水渗流拐点对应的驱油效率与目前标定采收率之差,水驱难动潜力为水驱极限驱油效率与特高含水期油水渗流拐点对应的驱油效率之差,水驱极限潜力为水驱可动潜力与水驱难动潜力之和。

应用水驱开发潜力评价方法对上述10个中高渗透特高含水期油田的水驱潜力进行评价,结果表明特高含水期油田提高采收率潜力巨大 (见表 3),水驱极限潜力达32.2%~42.2%,平均为37.4%,可动潜力为1.8%~14.0%,平均为8.0%,难动潜力为23.5%~31.7%,平均为29.4%,水驱极限潜力中的78.6%为难动潜力,这部分潜力如采用常规注水挖掘效果和效益均差,需要探索新的开发对策和挖潜技术。

表 3 中国石化10个中高渗透特高含水期油田水驱开发潜力评价结果 Table 3 Water flooding development potential of 10 Sinopec oilfields mid-high permeability and ultra-high water cut
油田极限潜力,%可动潜力,%难动潜力,%
胜坨39.58.231.3
孤岛35.53.831.7
孤东42.214.027.6
埕东38.57.031.5
永安37.15.232.0
东辛40.711.229.5
双河32.23.928.3
王场33.51.831.7
文中36.813.323.5
濮城38.011.826.2
平均37.48.029.4
4 结论及认识

1) “四点五类”剩余油分类方法解决了长期以来剩余油富集区概念模糊的问题。该方法遵循油水渗流规律,根据油田开发特征,将剩余油划分为富集油、相对富集油、可动用油、难动用油和残余油5类,为特高含水期油田剩余油分类描述提供了理论方法。

2) 特高含水后期“普遍分布、局部富集”的剩余油中,普遍分布的剩余油以难动用油为主,局部富集的剩余油以相对富集油为主。

3) 中国石化10个中高渗透特高含水期油田的水驱开发极限潜力巨大,但近4/5为难动潜力油藏,需针对难动用剩余油探索新的开发对策和挖潜技术。

致谢: 感谢张莉高工、于洪敏高工在论文编写过程中给予处理数据和回归公式的帮助。
[1] 刘宝珺, 谢俊, 张金亮. 我国剩余油技术研究现状与进展[J]. 西北地质, 2004, 37(4): 1–6.
LIU Baojun, XIE Jun, ZHANG Jinliang. Present situation and advance of remaining oil research technology in China[J]. Northwestern Geology, 2004, 37(4): 1–6.
[2] 李阳, 王端平, 刘建民. 陆相水驱油藏剩余油富集区研究[J]. 石油勘探与开发, 2005, 32(3): 91–96.
LI Yang, WANG Duanping, LIU Jianmin. Remaining oil enrichment areas in continental water flooding reservoirs[J]. Petroleum Exploration and Development, 2005, 32(3): 91–96.
[3] 韩大匡. 准确预测剩余油相对富集区提高油田注水采收率研究[J]. 石油学报, 2007, 28(2): 73–78.
HAN Dakuang. Precisely predicting abundant remaining oil and improving the secondary recovery of mature oilfields[J]. Acta Petrolei Sinica, 2007, 28(2): 73–78.
[4] 纪淑红, 田昌炳, 石成方, 等. 高含水阶段重新认识水驱油效率[J]. 石油勘探与开发, 2012, 39(3): 338–345.
JI Shuhong, TIAN Changbing, SHI Chengfang, et al. New understanding on water-oil displacement efficiency in a high water-cut stage[J]. Petroleum Exploration and Development, 2012, 39(3): 338–345.
[5] 邴绍献. 基于特高含水期油水两相渗流的水驱开发特征研究[D]. 成都: 西南石油大学, 2013.
BING Shaoxian.Study on water drive development characteristics based on the oil-water two phase flow of ultra-high water cut stage[D].Chengdu:Southwest Petroleum University, 2013.
[6] 刘浩瀚, 刘志斌, 丁显峰. 特高含水期剩余油孔道选择微观机理研究[J]. 石油天然气学报, 2013, 35(5): 92–97.
LIU Haohan, LIU Zhibin, DING Xianfeng. Micro-pore path selection mechanism of remaining oil at ultra-high water-cut stage[J]. Journal of Oil and Gas Technology, 2013, 35(5): 92–97.
[7] 王端平. 对胜利油区提高原油采收率潜力及转变开发方式的思考[J]. 油气地质与采收率, 2014, 21(4): 1–4.
WANG Duanping. Some thoughts about potential of oil recovery efficiency and development model transition in Shengli District[J]. Petroleum Geology and Recovery Efficiency, 2014, 21(4): 1–4.
[8] 闫文华, 焦龙. 高注水倍数非均质岩心驱油效果实验研究[J]. 石油化工高等学校学报, 2014, 27(4): 48–51.
YAN Wenhua, JIAO Long. Heterogeneous cores of high injection multiples flooding effect[J]. Journal of Petrochemical Universities, 2014, 27(4): 48–51.
[9] 崔传智, 徐建鹏, 王端平, 等. 特高含水阶段新型水驱特征曲线[J]. 石油学报, 2015, 36(10): 1267–1271.
CUI Chuanzhi, XU Jianpeng, WANG Duanping, et al. A new water flooding characteristic curve at ultra-high water cut stage[J]. Acta Petrolei Sinica, 2015, 36(10): 1267–1271.
[10] 王友启. 陆相特高含水油田固水提高采收率机制研究[J]. 中国石油大学学报 (自然科学版), 2012, 36(6): 108–112.
WANG Youqi. Research on mechanism of enhanced oil recovery using immobilizing movable water in continental extra-high water cut oilfield[J]. Journal of China University of Petroleum (Edition of Natural Science), 2012, 36(6): 108–112.
[11] 王友启. 胜利油田高含水期油藏水驱精细调整技术方向[J]. 石油钻探技术, 2011, 39(1): 101–104.
WANG Youqi. Fine adjustment direction of water flooding in high watercut oil reservoirs of Shengli Oilfield[J]. Petroleum Drilling Techniques, 2011, 39(1): 101–104.
[12] 董利飞, 岳湘安, 苏群, 等. 非均质储层水驱剩余油分布及其挖潜室内模拟研究[J]. 石油钻采工艺, 2015, 37(6): 63–66.
DONG Lifei, YUE Xiang'an, SU Qun, et al. Distribution of remaining oil by water flooding in heterogeneous reservoirs and indoor simulation study for its potential tapping[J]. Oil Drilling & Production Technology, 2015, 37(6): 63–66.
[13] 姜瑞忠, 乔欣, 滕文超, 等. 储层物性时变对油藏水驱开发的影响[J]. 断块油气田, 2016, 23(6): 768–771.
JIANG Ruizhong, QIAO Xin, TENG Wenchao, et al. Impact of physical properties time variation on waterflooding reservoir development[J]. Fault-block Oil & Gas Field, 2016, 23(6): 768–771.
[14] 马康, 姜汉桥, 李俊键, 等. 基于核磁共振的复杂断块油藏微观动用均衡程度实验[J]. 断块油气田, 2016, 23(6): 745–748.
MA Kang, JIANG Hanqiao, LI Junjian, et al. Experimental study on micro balanced development of complex fault-block reservoirs based on nuclear magnetic resonance[J]. Fault-Block Oil & Gas Field, 2016, 23(6): 745–748.
