川南深层页岩气水平井体积压裂关键技术

曾波 王星皓 黄浩勇 张柟乔 岳文翰 邓琪

曾波, 王星皓, 黄浩勇, 张柟乔, 岳文翰, 邓琪. 川南深层页岩气水平井体积压裂关键技术[J]. 石油钻探技术, 2020, 48(5): 77-84. doi: 10.11911/syztjs.2020073
引用本文: 曾波, 王星皓, 黄浩勇, 张柟乔, 岳文翰, 邓琪. 川南深层页岩气水平井体积压裂关键技术[J]. 石油钻探技术, 2020, 48(5): 77-84. doi: 10.11911/syztjs.2020073
ZENG Bo, WANG Xinghao, HUANG Haoyong, ZHANG Nanqiao, YUE Wenhan, DENG Qi. Key Technology of Volumetric Fracturing in Deep Shale Gas Horizontal Wells in Southern Sichuan[J]. Petroleum Drilling Techniques, 2020, 48(5): 77-84. doi: 10.11911/syztjs.2020073
Citation: ZENG Bo, WANG Xinghao, HUANG Haoyong, ZHANG Nanqiao, YUE Wenhan, DENG Qi. Key Technology of Volumetric Fracturing in Deep Shale Gas Horizontal Wells in Southern Sichuan[J]. Petroleum Drilling Techniques, 2020, 48(5): 77-84. doi: 10.11911/syztjs.2020073

川南深层页岩气水平井体积压裂关键技术

doi: 10.11911/syztjs.2020073
基金项目: 国家科技重大专项“长宁—威远页岩气开发示范工程”(编号:2016ZX05062)、中国石油天然气股份有限公司重大科技专项“西南油气田天然气上产300亿立方米关键技术研究与应用”(编号:2016E-06)、中国石油集团公司重大现场试验“深层页岩气有效开采关键技术攻关与试验”(编号:2019F-31)资助
详细信息
    作者简介:

    曾波(1982—),男,四川德阳人,2005年毕业于成都理工大学资源勘查工程专业,2015年获西南石油大学石油与天然气工程专业工程硕士学位,高级工程师,主要从事储层改造工艺研究与现场应用工作。E-mail:zeng_bo@petrochina.com.cn

  • 中图分类号: TE357.1

Key Technology of Volumetric Fracturing in Deep Shale Gas Horizontal Wells in Southern Sichuan

  • 摘要: 针对川南深层页岩气水平井压裂技术不成熟、关键参数不合理和压裂后单井产量低的问题,在综合分析已压裂井压裂效果的基础上,结合川南深层页岩储层地质工程特点,以提高缝网复杂程度、增大裂缝改造体积、维持裂缝长期导流能力为核心,采用室内试验与数值模拟相结合的方式,优化了压裂工艺和关键参数,形成了以“密切割分段+短簇距布缝、大孔径等孔径射孔、大排量低黏滑溜水加砂、高强度小粒径组合支撑剂、大规模高强度改造”为主的深层页岩气水平井体积压裂关键技术。Z3井应用该技术后,获得了21.3×104 m3/d的产气量,较同区块未用该技术的井提高1倍以上;川南地区多口深层页岩气水平井应用该技术后获得高产,说明该技术有较好的适应性,可推广应用。川南深层页岩气水平井体积压裂关键技术为3 500~4 500 m页岩气资源的有效动用奠定了基础。
  • 图  1  不同施工排量下的改造体积和净压力模拟结果

    Figure  1.  Simulation results of stimulated reservoir volume (SRV) and net pressure at different pumping rates

    图  2  不同埋深下的储层改造体积模拟结果

    Figure  2.  Simulation results of SRV under different buried depths

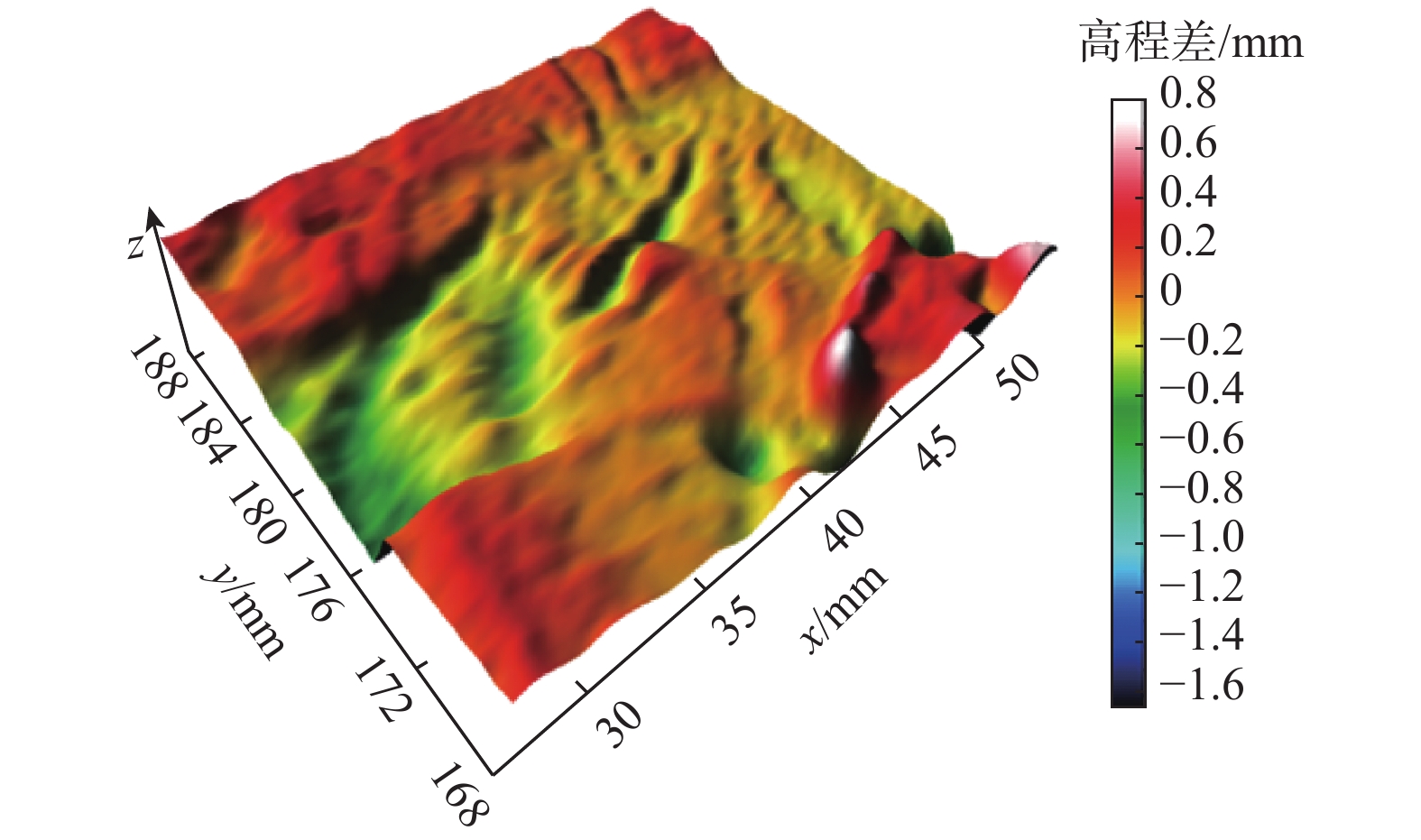

    图  3  Z2井岩心嵌入支撑剂后表面变化情况

    Figure  3.  Changes of core surface after proppant is embedded in Well Z2

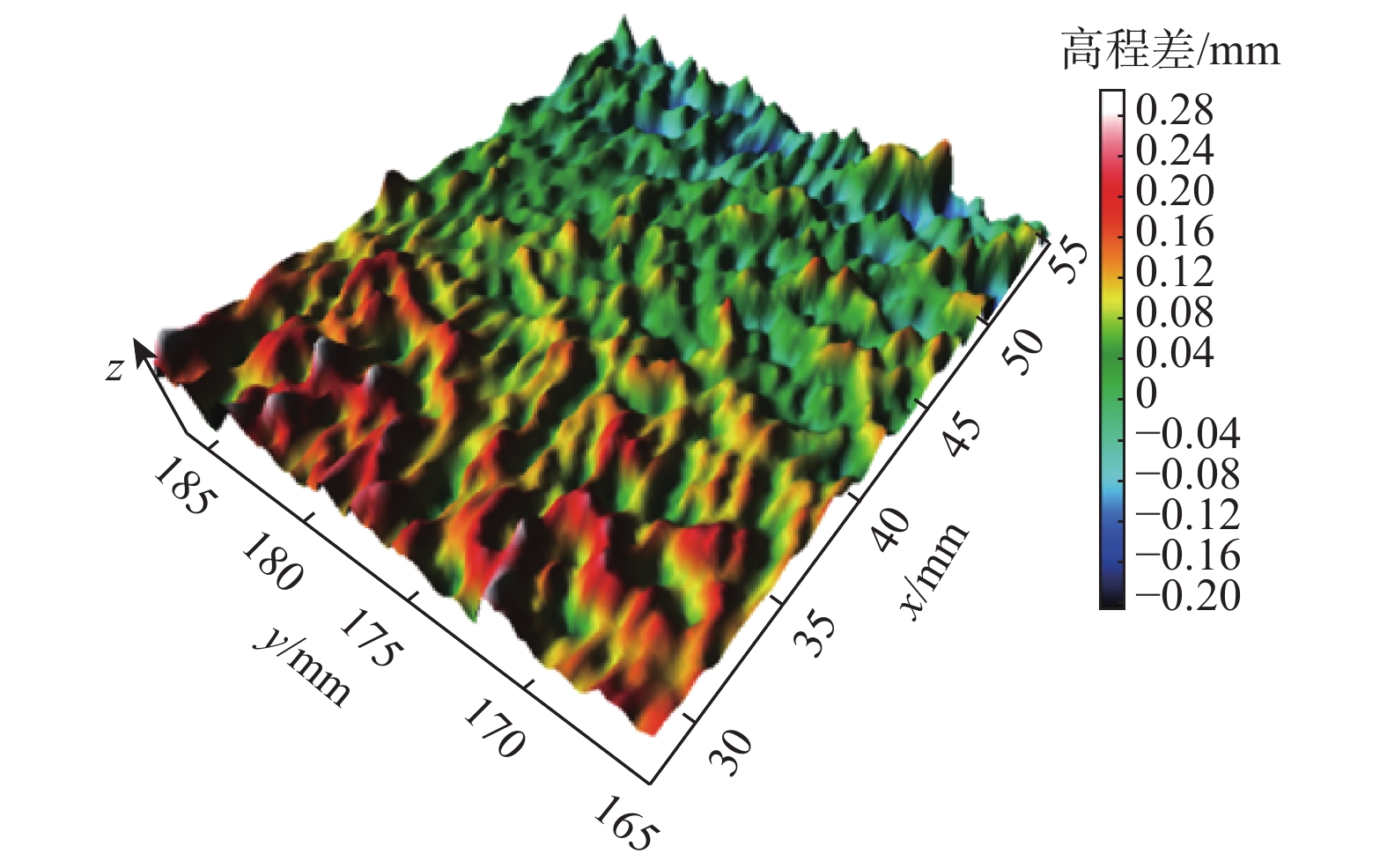

    图  4  L4井岩心嵌入支撑剂后表面变化情况

    Figure  4.  Changes of core surface after proppant is embedded in Well L4

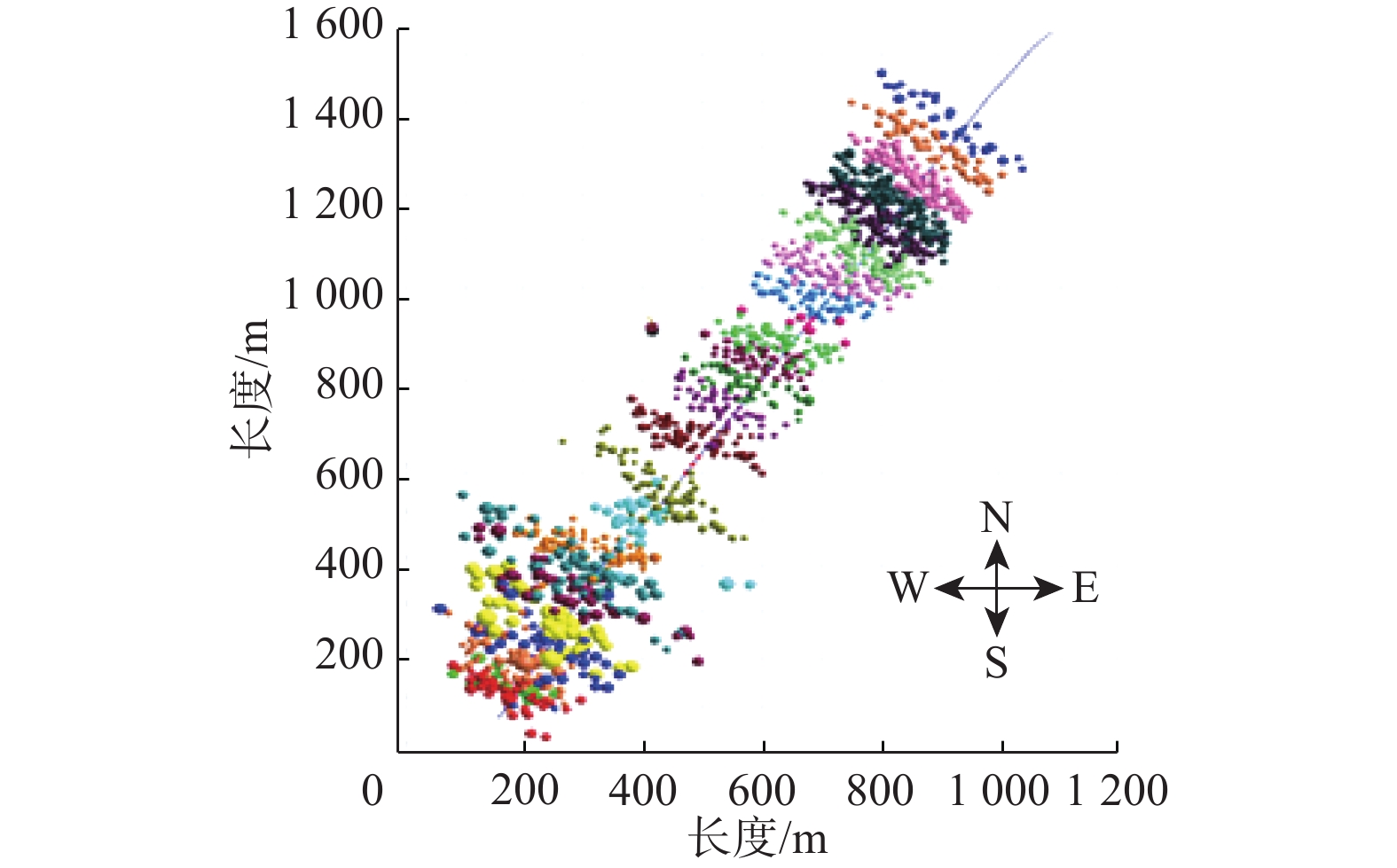

    图  5  Z1-1井微地震成果

    Figure  5.  Microseismic results of Well Z1-1

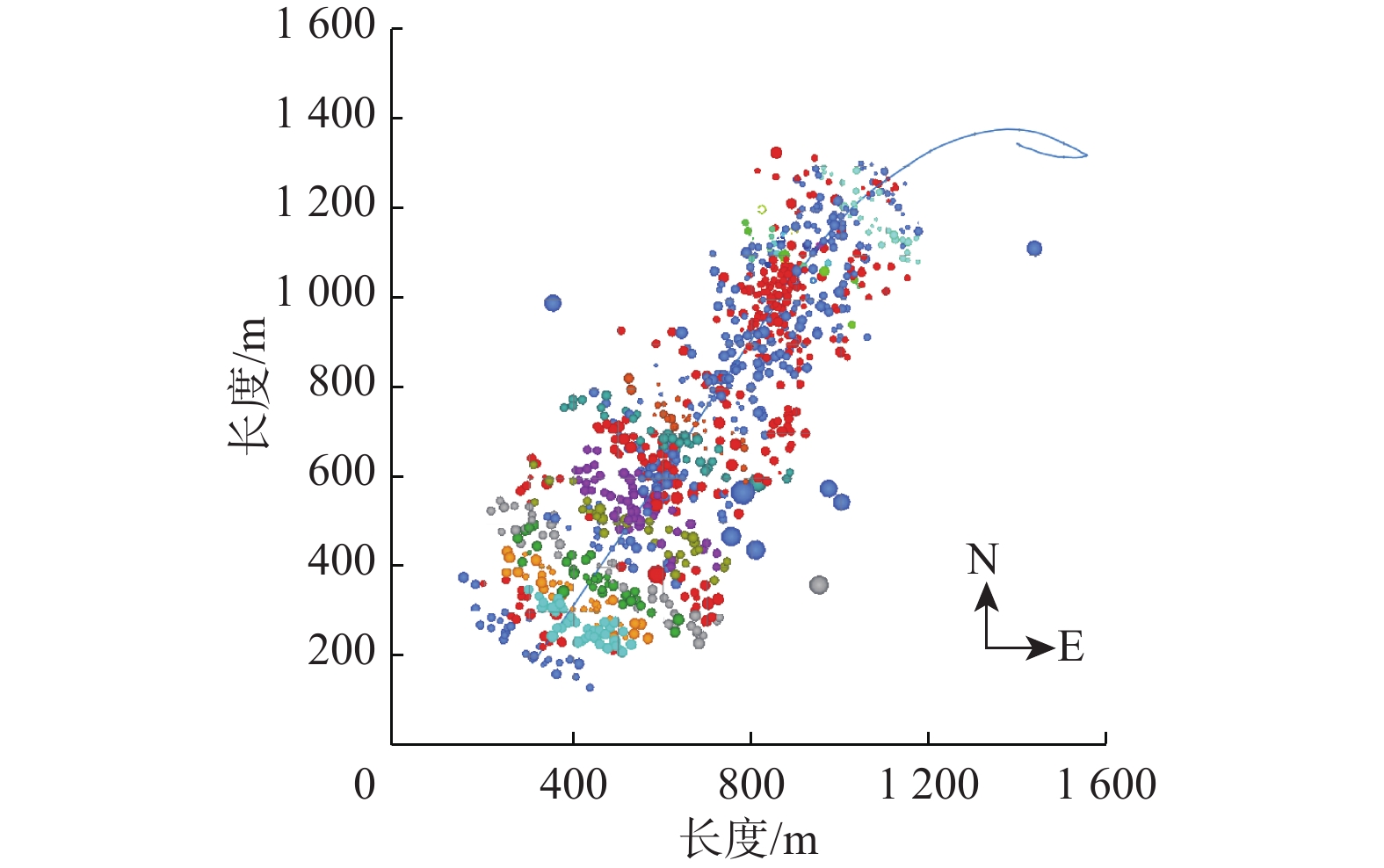

    图  6  Z3井微地震成果
